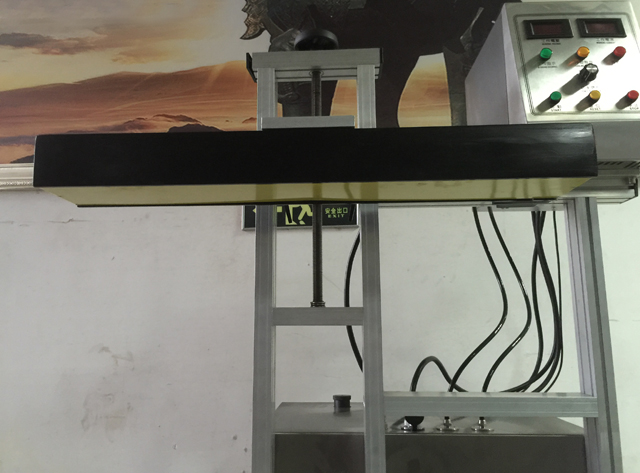

Máquina de selagem por indução de folha de alumínio resfriada a água tipo túnel

• Função Máquina de selagem por indução eletromagnética
• Aplicação Volume Aplicação

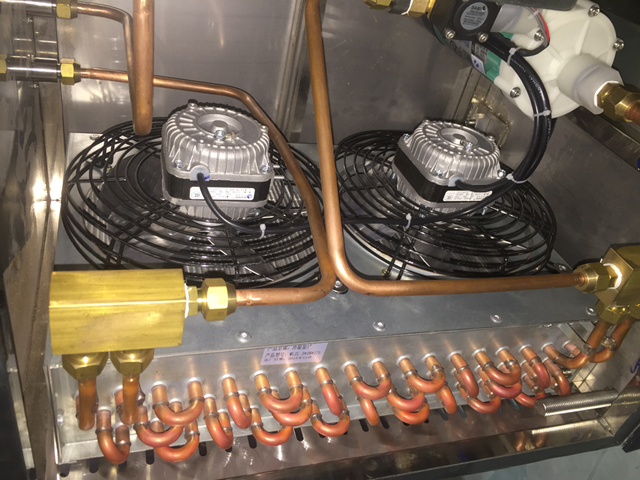

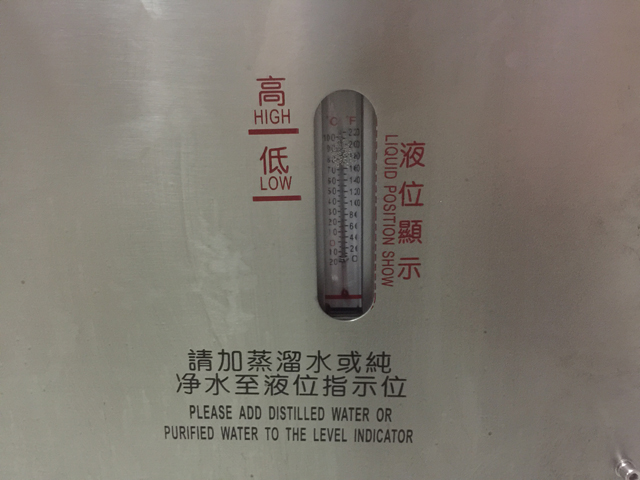

• Método de resfriamento Resfriado a água
• Velocidade de selagem: 0-300 garrafas/min
• Diâmetro do selo (escolha da faixa): 15 mm-60 mm ou 50 mm-121 mm
• Potência nominal: 3000 W
• Ampère: 8,5A
• Tensão nominal: CA 220 V, 60/50 Hz
• Material: Gabinete de aço inoxidável
• Tamanho da máquina: 1800 mm x 400 mm x 1330 mm
• Peso da máquina: 90 Kg
• Tamanho da embalagem: 1945 mm x 545 mm x 1575 mm
• Correia de entrega (opcional): 1500×250×750mm

Ver vídeo

Selagem por indução, também conhecida como selagem de tampa, é um método sem contato de aquecimento de uma vedação interna para selar hermeticamente o topo de recipientes de plástico e vidro. Esse processo de selagem ocorre após o recipiente ter sido enchido e tampado.

A tecnologia de vedação por indução eletromagnética com materiais compostos é o método de vedação avançado reconhecido pelo mundo atualmente, e sua característica de aquecimento sem contato é adequada para vedação de garrafas plásticas (PP, PVC, PET, ABS, HDPE, PS e DURACON), garrafas de vidro e diversas mangueiras plásticas compostas, portanto, atualmente é a tecnologia mais avançada para vedação de garrafas para indústrias como farmácia, alimentos, graxa, química diária, química doméstica e química agrícola.

Princípio de funcionamento e como funciona

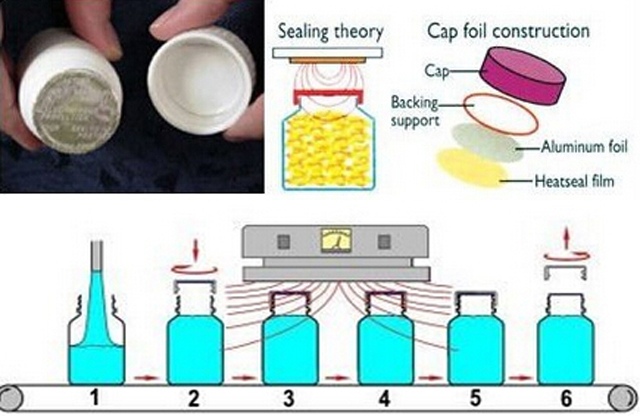

O fechamento é fornecido ao engarrafador com um revestimento de camada de papel alumínio já inserido. Embora existam vários revestimentos para escolher, um revestimento de indução típico é multicamadas. A camada superior é uma polpa de papel que geralmente é colada na tampa. A próxima camada é cera que é usada para unir uma camada de papel alumínio à polpa. A camada inferior é um filme de polímero laminado à folha. Após a tampa ou fechamento ser aplicado, o recipiente passa sob uma bobina de indução, que emite um campo eletromagnético oscilante. Conforme o recipiente passa sob a bobina de indução (cabeça de vedação), o revestimento de papel alumínio condutor começa a aquecer devido a correntes parasitas. O calor derrete a cera, que é absorvida no suporte de polpa e libera a folha da tampa. O filme de polímero também aquece e flui para a borda do recipiente. Quando resfriado, o polímero cria uma ligação com o recipiente, resultando em um produto hermeticamente fechado. Nem o recipiente nem seu conteúdo são afetados negativamente; O calor gerado não prejudica o conteúdo.

É possível superaquecer a folha, causando danos à camada de vedação e a quaisquer barreiras de proteção. Isso pode resultar em vedações defeituosas, mesmo semanas após o processo de vedação inicial, portanto, o dimensionamento adequado da vedação por indução é vital para determinar o sistema exato necessário para executar um produto específico.

A selagem pode ser feita com uma unidade portátil ou em um sistema transportador.

Um desenvolvimento mais recente (que se adapta melhor a um pequeno número de aplicações) permite que a selagem por indução seja usada para aplicar uma vedação de folha metálica a um recipiente sem a necessidade de um fechamento. Neste caso, a folha metálica é fornecida pré-cortada ou em um rolo. Quando fornecida em um rolo, ela é cortada e transferida para o gargalo do recipiente. Quando a folha metálica está no lugar, ela é pressionada para baixo pela cabeça de vedação, o ciclo de indução é ativado e a vedação é colada ao recipiente. Este processo é conhecido como aplicação direta ou, às vezes, vedação por indução "sem tampa".

Parâmetro Básico

Características de vedação:

1) Aquecimento sem contato, adequado para selar garrafas plásticas, garrafas de vidro e diversas mangueiras plásticas compostas, e em conformidade com o padrão GMP.

2) Alta eficiência de vedação e operação conveniente.

3) Com ampla adaptabilidade, atualmente é a tecnologia mais avançada para selagem de produtos em farmácia, alimentos, bebidas, produtos de saúde, cosméticos e produtos químicos como graxa.

Etapas da operação:

Antes de ligar a máquina, coloque a garrafa a ser selada sob a "caixa de selagem", ajuste o "eretor" para fazer a lacuna entre o fundo da "caixa de selagem" e a tampa da garrafa para cerca de 2 mm e ajuste a "alavanca de parada da garrafa" para alinhar a garrafa ao centro da face lateral da "caixa de selagem". Ligue o "interruptor de controle da correia transportadora" e ajuste a "regulagem de velocidade de rotação 8" para que o transportador opere em uma velocidade adequada. E então faça a garrafa mencionada acima passar sob a "caixa de selagem" para ver se ela toca na "caixa de selagem". A melhor condição é que ela não toque no fundo com a menor lacuna. E então, insira o fio de conexão da "caixa de selagem" no "soquete de saída da caixa de selagem" da máquina principal.

A velocidade da correia transportadora pode ser ajustada com o botão "regulagem de velocidade rotacional 8". O aperto da vedação de papel alumínio está relacionado à velocidade e à potência da correia transportadora. Primeiro, coloque algumas garrafas com papel alumínio na correia transportadora, ligue o "interruptor de energia 3" e faça com que a garrafa a ser selada passe sob a "caixa de selagem" para conduzir o experimento de selagem. A máquina funcionará normalmente na velocidade quando a tampa estiver bem selada.

Como escolher a máquina de selagem por indução?

Se você embala comprimidos ou cápsulas em frascos, a selagem por indução pode lhe dar uma vantagem. A selagem por indução cria um selo visível que garante aos consumidores a segurança do produto. Como consequência, você tem mais chances de ganhar negócios recorrentes. Este artigo discute componentes, seleção e instalação da selagem por indução.

Usar um selador de indução requer que você tampe as garrafas com um fecho que inclua um selo interno de folha metálica, às vezes chamado de liner. Conforme as garrafas tampadas viajam ao longo do transportador, o selador de indução funde os selos internos às aberturas das garrafas usando um campo eletromagnético. Depois que a garrafa sai do campo eletromagnético, a folha metálica esfria. O selo interno hermético e hermético fornece evidência visual de violação, evita vazamentos, promove a resistência infantil e protege seu produto de poeira, névoa, fumaça, vapores e gases. Em alguns casos, o selo interno também estende a vida útil.

Componente da máquina de selagem por indução

Os dois principais componentes de uma seladora por indução são a fonte de alimentação e a bobina de selagem.

Fonte de alimentação - A fonte de alimentação (inversor) transforma a energia de entrada na energia e frequência necessárias para selar garrafas. A classificação de quilowatts da fonte de alimentação indica sua adequação para a aplicação. Em geral, quanto mais garrafas para selar (e, portanto, mais rápida a linha de engarrafamento) e quanto maior a abertura da garrafa, maior a classificação de quilowatts necessária. Sistemas manuais ou portáteis requerem apenas 0,5 quilowatt, enquanto linhas de alta velocidade podem exigir 6 quilowatts, que é a maior unidade do mercado. O burro de carga da indústria tem uma classificação de 2 quilowatts.

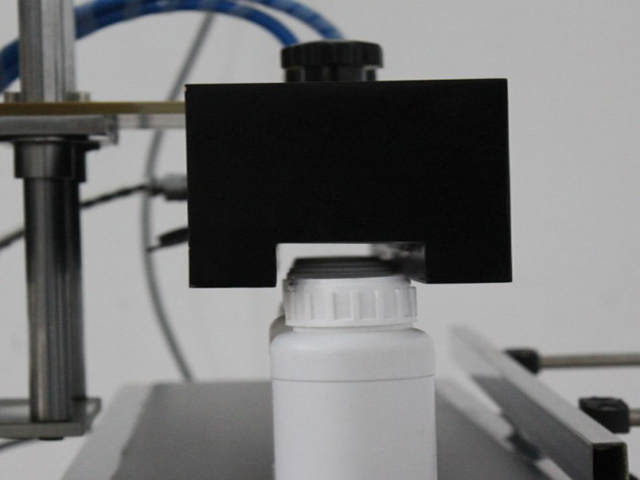

Bobina de vedação - A bobina de vedação é um condutor de metal cercado por ferrites e fechado em um invólucro não condutor. As ferrites direcionam e focam o campo eletromagnético para eficiência de vedação. Praticamente qualquer configuração de bobina é possível, mas os dois designs básicos são bobinas planas e bobinas de túnel (ou canal). Bobinas planas são usadas para as vedações internas de tampas planas padrão ou resistentes a crianças, variando de 20 a 120 milímetros de diâmetro. Bobinas de túnel são usadas com tampas de bico, dispensação, push-pull, yorker ou fliptop, a maioria das quais não é usada para embalar formas de dosagem sólidas. Você pode montar qualquer design de bobina sobre um transportador existente ou pode unificar o sistema colocando a bobina e a fonte de alimentação em um carrinho para fácil movimentação de linha para linha.

Os sistemas sem água (resfriados a ar) substituíram os sistemas resfriados a água como o tipo mais popular de selador por indução. Embora os sistemas resfriados a água personalizados ainda sejam a escolha preferida em ambientes de lavagem ou plantas químicas perigosas especializadas, os sistemas sem água, em sua maioria, estão substituindo as unidades padrão resfriadas a água. Por quê? Porque os seladores sem água (resfriados a ar) têm metade do tamanho e eliminam a necessidade de recirculadores de água, filtragem de água, mangueiras, radiadores, bombas e interruptores de fluxo. Em resumo, os sistemas resfriados a ar minimizam a manutenção, são mais confiáveis e custam menos para possuir e operar.

Obtendo o valor do seu dinheiro

Ao avaliar a compra de uma seladora por indução, você deve reconhecer que o retorno do investimento está principalmente no benefício de longo prazo de adicionar uma vedação interna, o que é difícil de quantificar. Mas ao comparar seladoras por indução, observe a vida útil que você pode esperar da máquina e a qualidade do serviço que você pode esperar do fornecedor.

Primeiro, você precisa decidir se adicionar um selo interno à sua garrafa melhorará significativamente sua embalagem. Em seguida, observe os componentes eletrônicos do selador, que normalmente determinam sua expectativa de vida. Os seladores de indução são fabricados para durar muito tempo. Na verdade, alguns seladores em uso diário hoje têm mais de 25 anos. No entanto, a disponibilidade dos componentes eletrônicos usados para construir o equipamento é sempre um fator. À medida que os componentes eletrônicos são atualizados, as peças de reposição são mais difíceis de encontrar. Fabricantes respeitáveis projetam equipamentos com base em componentes que eles podem substituir nos próximos anos.

Ao examinar o serviço de um fornecedor (suporte pós-venda), pergunte se o vendedor irá:

• Solucionar problemas do sistema com você por telefone ou enviando um técnico de serviço, ou você deve devolver o sistema à fábrica para manutenção?
• Fornecer a fonte de alimentação independente da bobina de vedação? Se os dois componentes forem separados, a falha de um não forçará você a remover todo o sistema de serviço.
• Fornecer peças de reposição rapidamente? O ideal é que as peças cheguem à sua fábrica no dia seguinte ao seu pedido.

Por fim, você pode querer escolher um sistema que seja grande o suficiente para acomodar muitos formatos e tamanhos de tampas e garrafas, bem como um que possa lidar com altas velocidades de linha. Dessa forma, você não precisará substituir a unidade se sua aplicação mudar ou sua produção aumentar. Pagar um pouco mais agora por uma fonte de alimentação maior ou um design de bobina mais flexível pode economizar dinheiro no futuro. Se você sabe que a aplicação mudará, procure um sistema que permita trocar bobinas de vedação sem ferramentas. Os embaladores contratados geralmente compram mais de uma bobina de vedação para que possam selar uma ampla variedade de tamanhos e estilos de tampas.

Equipamento opcional

As opções mais populares incluem

• Detector de integridade de selo. Eles detectam folhas faltantes, tampas soltas, tampas engatilhadas e garrafas paradas.
• Dispositivo de rejeição pneumático. Ele funciona em conjunto com o detector de sealintegrity, ejetando produtos potencialmente não lacrados em uma bandeja para que garrafas com lacres defeituosos não cheguem ao fim da linha.
• Alarmes visíveis ou audíveis. Eles permitem que você saiba de um problema mesmo se você estiver a uma distância do sistema.
• Suporte de validação. IQ/OQ é obrigatório na maioria das linhas de embalagem farmacêutica, e a qualificação de instalação e qualificação operacional também estão se tornando populares nas indústrias de suplementos alimentares e alimentos.

Instalação

Os seladores de indução são fáceis de instalar. O selador requer de 3 a 5 pés de transportador reto e desimpedido para montar ou colocar a bobina de selagem. A bobina é sempre montada paralelamente ao transportador. Para evitar aquecimento acidental, mantenha a zona de selagem livre de componentes metálicos.
