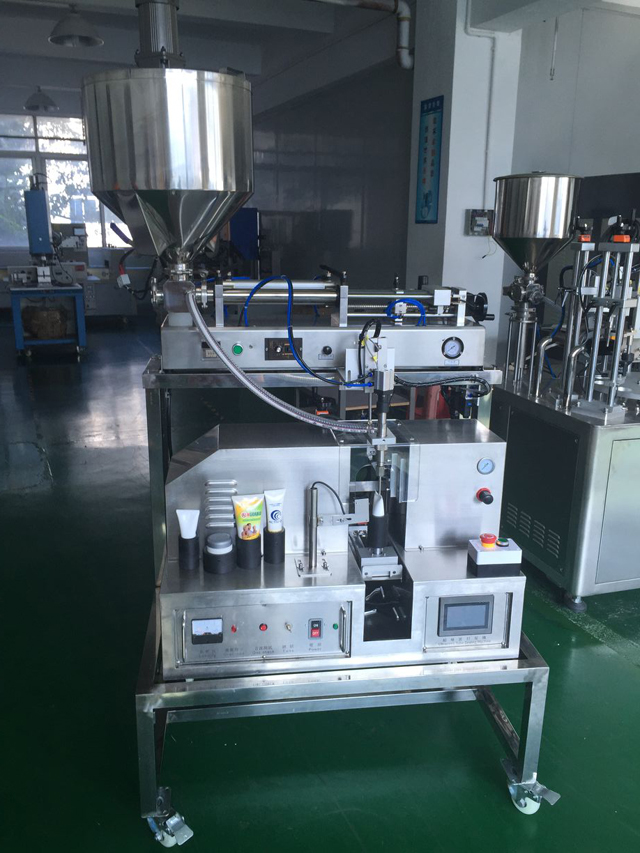

Máquina de enchimento de tubos semiautomática com equipamento de selagem ultrassônica

• Modelo: VK-TFS-002U
• Fonte de alimentação: 220V/50HZ/Monofásico
• Potência: 1500w
• Frequência: 20Khz
• Comprimento do tubo: 40-280 mm
• Diâmetro do tubo: 10-80 mm
• Volume de enchimento: A: 5-30ml B: 6-60ml C: 10-120ml D: 25-250ml E: 50-500ml (Opcional)
• Tamanho: 735*670*1300mm
• Peso: 130 kg

Ver vídeo

Função e aplicação

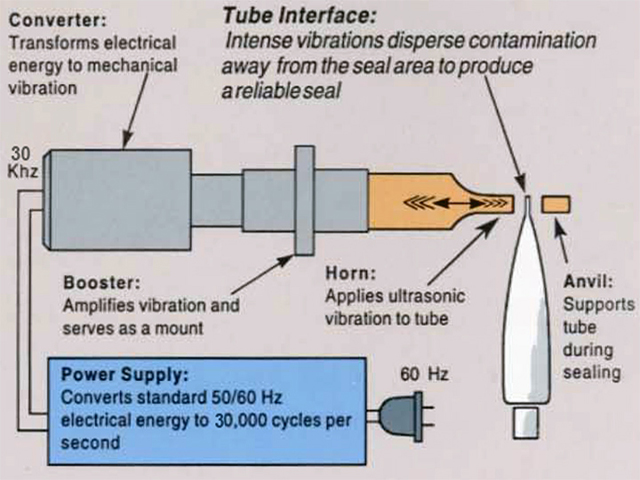

Use ultrassom para soldar cauda de tubo macio de plástico. Não precisa de nenhum adesivo, enchimento ou solvente ao soldar, não consome grandes quantidades de calor e é fácil de operar, alta velocidade de soldagem, alta eficiência.

Esta máquina é amplamente utilizada em pasta de dente, cosméticos, produtos médicos, alimentos e tubos industriais, etc.

Parâmetros principais

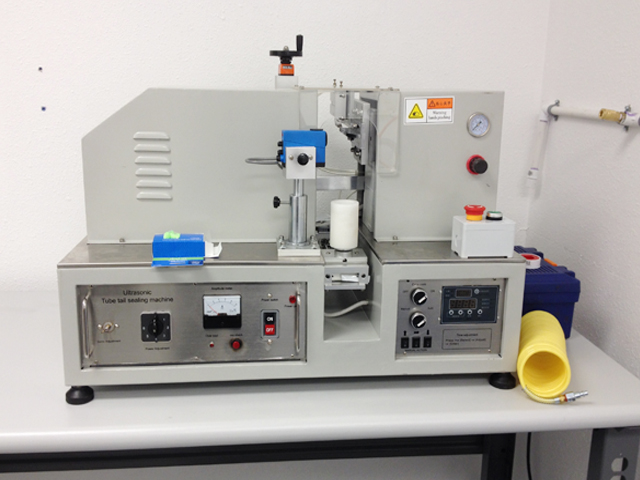

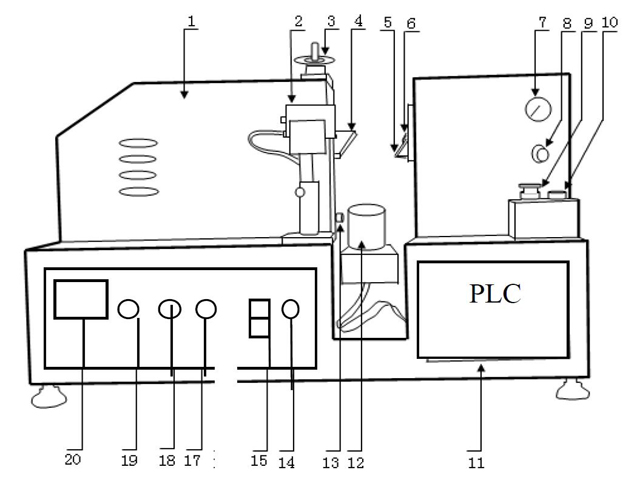

Layout da máquina de selagem

1. Corpo principal
2. Sensor
3. Ajuste de altura do tubo
4. Molde frontal
5. Molde traseiro
6. Cortador
7. Medidor de pressão de gás
8. Ajuste de pressão de gás
9. Botão de emergência
10. Botão Iniciar
11. CLP
12. Titular
13. Ajuste de folga dos moldes
14. Lâmpada de energia
15. Interruptor de energia
16. Afinação
17. Verificação OSC
18. Lâmpada de sobrecarga
19. Medidor de carga

(Observação: verifique se o parafuso do molde frontal tem uma trava forte, pois há medo durante o transporte e o parafuso está solto)

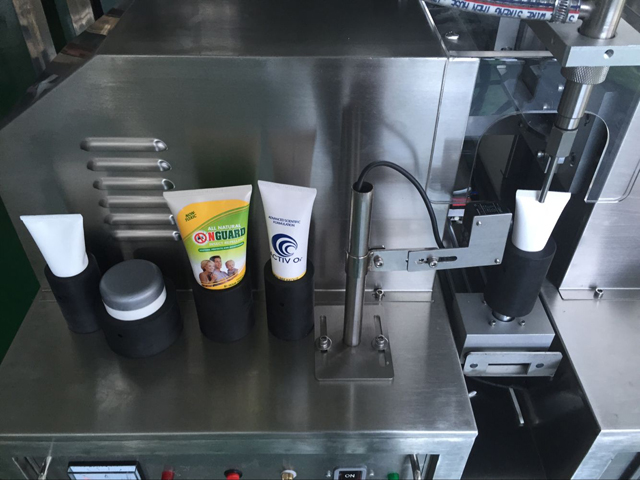

Peça de vedação

• Partida do motor: serve para controlar o funcionamento do suporte do tubo
• Início do cilindro de alimentação: serve para controlar a alimentação do suporte do tubo
• Partida do cilindro ultrassônico: serve para controlar o funcionamento do molde superior e inferior.
• Início do cilindro de corte: serve para controlar o cortador
• Cilindro de enchimento: serve para controlar a estrela do cilindro do cabeçote de enchimento ou parar quando manual
• Início do enchimento: serve para controlar a estrela de enchimento ou parar quando manual
• Início ultrassônico: serve para controlar a frequência, é o mesmo que “18. Verificação OSC”
• Orientação do tubo ativada: serve para controlar o Sense ligado/desligado
• Configuração de tempo: serve para ajustar o tempo de atraso/tempo de soldagem/tempo de espera
• Tempo de atraso: 0,80
• Tempo de soldagem: Tubo de diâmetro 20, o tempo será de cerca de: 0,20, Tubo de diâmetro 30, o tempo será de cerca de 0,40, Tubo de diâmetro 40, o tempo será de cerca de 0,50, Tubo de diâmetro 50, o tempo será de cerca de 0,7
• Tempo de espera: 0,35

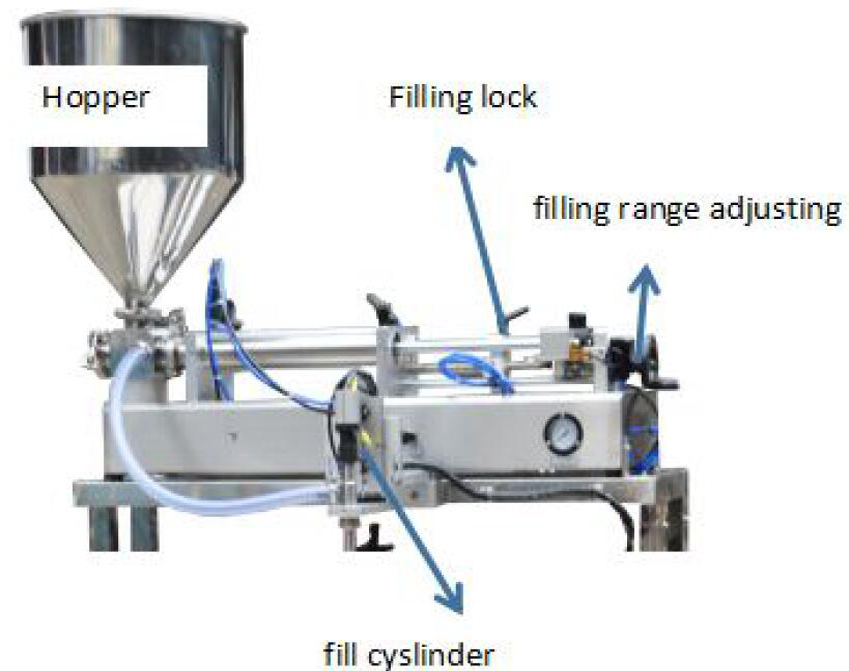

Parte de enchimento

Processo de operação

1. Conecte a energia e o ar comprimido corretamente (sugiro 0,5 MPa).
2. Pressione o botão liga/desliga
3. Pressione o botão 'OSC check' e ajuste o 'botão Tune' ao mesmo tempo. Por favor, usando o parafuso no botão Tune, você pode girar para a esquerda ou direita, enquanto encontra o mínimo de 'Signal light' (será cerca de 1A) e fixa o 'Frequency adjustment'. (não pressione 'OSC check' continuamente, pressione-o intermitentemente)
4. Coloque o tubo no suporte.
5. Pressione 'Ultrasonic cylinder start', o molde frontal e o molde traseiro serão fechados. Defina 'Moulds gap adjustment', deixe dois moldes apenas se tocando e sem folga. Pressione 'Cutter controller' e confirme que o cortador funcionará suavemente. (precisa colocar o tubo de plástico no suporte do tubo ao ajustar)
6. Coloque o molde frontal, o molde traseiro e o cortador na posição original.
7. Coloque o tubo no 'Suporte' e pressione 'Início do cilindro de alimentação', o tubo irá correr entre dois moldes. Ajuste a altura do suporte se necessário. (sugiro que o tubo seja mais alto que o molde traseiro 2 a 3 mm)
8. Coloque o tubo de volta na posição original.
9. Defina o status para automático, ligue o sensor se o tubo tiver código de cores, caso contrário, desligue-o.
10. Pressione 'Auto' e a máquina funcionará automaticamente.

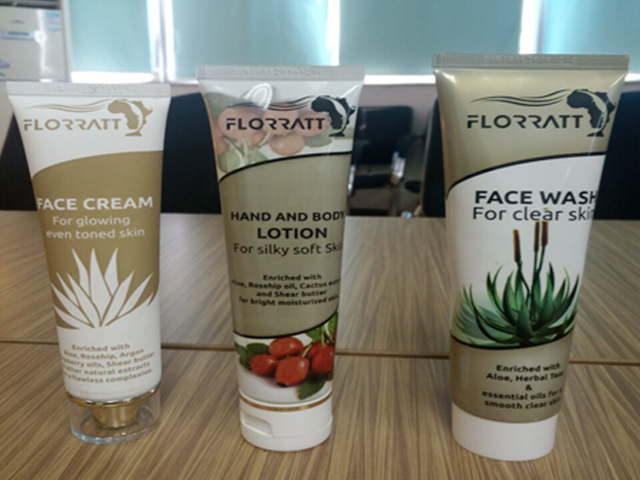

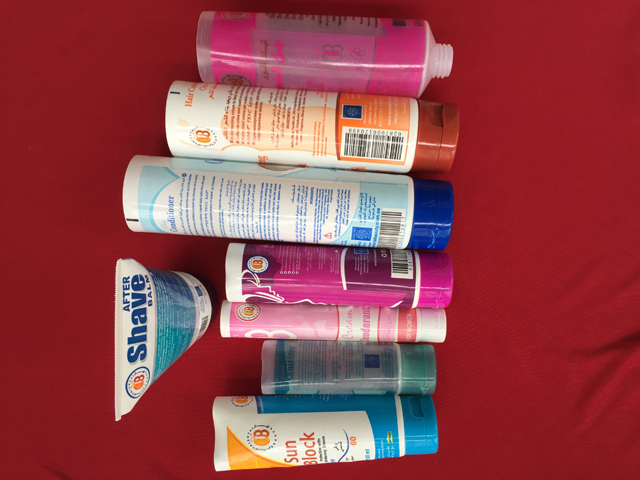

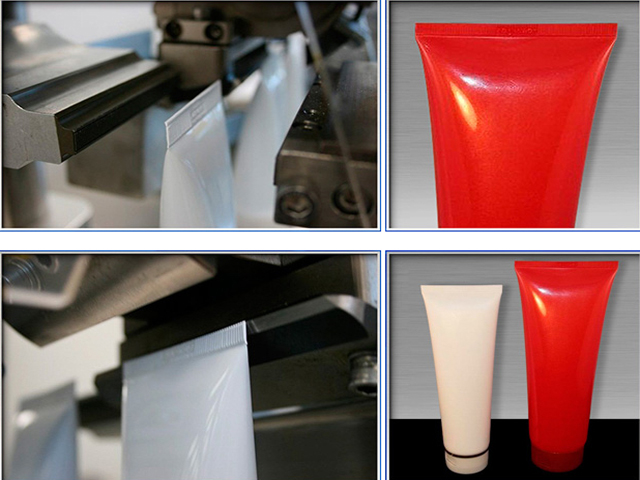

Amostras

Falha e Solução
