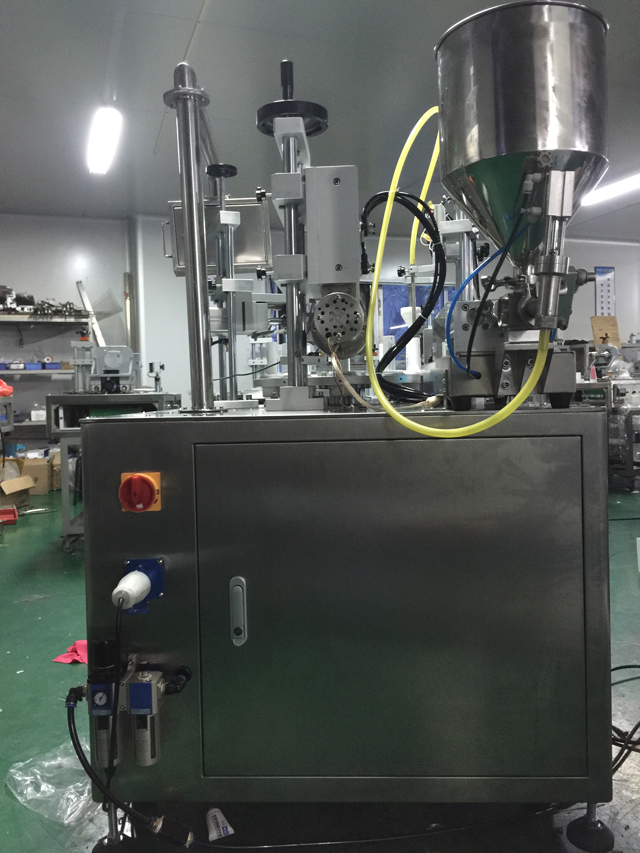

Equipamento de enchimento de tubo rotativo semiautomático com selagem de cauda ultrassônica

• Modelo: VK-TFS-006U
• Fonte de alimentação: AC220V 50/60HZ monofásico
• Potência: 2KW
• Faixa de enchimento: A: 5-30ml B: 6-60ml C: 10-120ml D: 25-250ml E: 50-500ml
• Diâmetro de vedação: 5-50 mm
• Altura máx.: 5-200mm
• Capacidade: 20-30 tubos/min
• Dimensão: 1300*900*1550mm
• NO: 350 kg
• Código HS: 8422 303090
• Corpo da máquina: aço inoxidável 202#

Ver vídeo

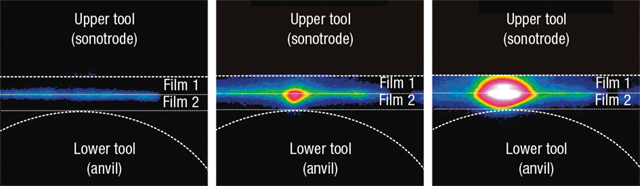

O equipamento de enchimento de tubos da máquina de selagem ultrassônica está vinculado à selagem ultrassônica, o calor necessário para a fusão é gerado apenas dentro da camada de selagem termoplástica. Para conversão localizada de vibrações em calor de fricção, os perfis de bigorna ou sonotrodo são principalmente lineares e incluem raios ou pequenos platôs. Esses perfis garantem o foco da entrada de energia e, portanto, tempos de selagem curtos entre 100 e 200 milissegundos. Com a selagem ultrassônica, o calor é gerado no interior do filme, não pela entrada de calor do exterior, como é o caso da selagem a quente, por exemplo. As ferramentas (sonotrodo e bigorna) que entram em contato direto com o material de embalagem permanecem frias durante todo o processo de soldagem. A camada de suporte permanece quase fria e, após o término da entrada de energia, o calor se dissipa mais rápido para o exterior devido à diferença de temperatura entre a camada de suporte e a camada de selagem, de modo que a resistência à aderência a quente é significativamente maior.

A selagem ultrassônica é particularmente adequada para:

• Filmes termoplásticos (bolsas e sacos) Tubos, bandejas e copos
• Tubos, bandejas e copos
• Embalagem de papelão com revestimento termoplástico
• Válvulas e aberturas em filmes / materiais filtrantes
• Tampas de rosca em embalagens de papelão revestido / filmes

Ao escolher o equipamento de enchimento de tubos para tubos de plástico, é muito importante entender os vários tipos de opções de selagem de tubos disponíveis. As máquinas de enchimento de tubos vêm com opções de selagem por ar quente, selagem ultrassônica, selagem por impulso ou selagem por mandíbula quente. Combinar o tipo de tubo de compressão com o equipamento de selagem de tubo correto é muito importante para garantir selagens de tubo fortes e profissionais. Cada material de tubo se comporta de forma diferente, então o que funciona bem para um tubo cosmético de polietileno de camada única pode não funcionar tão bem com um tubo COEX de várias camadas. Dependendo da indústria de um determinado produto, como tubos cosméticos, tubos de cuidados pessoais, tubos farmacêuticos ou tubos domésticos e industriais, escolher o equipamento correto de enchimento e selagem de tubos pode ser desafiador. Vamos dar uma olhada nas duas opções mais populares usadas atualmente na indústria de embalagens de tubos hoje.

Seladoras de Tubos de Ar Quente

A opção mais popular de maquinário para selagem de tubos é a selagem de tubos por ar quente. Com este sistema, o ar quente é gerado e soprado na extremidade aberta do tubo de plástico ou laminado. Este ar aquecido penetra na parede do tubo de plástico, aquecendo o material o suficiente para torná-lo macio e flexível. Um conjunto de mandíbulas de selagem de tubos então crimpa o plástico amolecido para soldar a extremidade aberta fechada. A principal vantagem desta tecnologia de selagem de tubos é sua velocidade. Outra vantagem é que os seladores de ar quente funcionam com a maior variedade de tubos laminados ou plásticos. Seja o material do tubo LDPE, MDPE, HDPE, PP, monocamada ou multicamada com ou sem proteção de barreira EVOH, a selagem de tubos por ar quente deve funcionar. Uma desvantagem, no entanto, é a necessidade de bicos de ar quente específicos dimensionados para cada diâmetro de tubo que é preenchido e selado. Isso aumentará o custo das peças de troca necessárias para a execução do tubo. O custo das peças de formato é mínimo, no entanto, quando fatorado sobre o tamanho da execução da produção em maior rendimento. Recomendamos este estilo de enchimento de tubos se os tamanhos da execução da produção forem maiores que 20.000 tubos.

Seladoras de tubos ultrassônicas

A selagem ultrassônica de tubos é outra opção popular encontrada na indústria de embalagens hoje. Seladoras de tubos autônomas usando ultrassom são populares para pequenos volumes de tubos. Máquinas de enchimento de tubos também podem ser adaptadas com sistemas de selagem ultrassônica de tubos como uma alternativa à selagem por ar quente. Com a selagem ultrassônica de tubos, tubos de plástico e laminados são selados por vibração de alta frequência de uma corneta de selagem ultrassônica. Essa vibração de alta frequência gera calor intenso na parede do tubo, o que faz com que o plástico do tubo de polietileno amoleça. A extremidade aberta do tubo de plástico é mantida fechada sob pressão da corneta de selagem e da bigorna de selagem correspondente, formando assim uma solda forte. As vantagens da selagem de tubos com tecnologia ultrassônica são a facilidade de uso, a ausência de necessidade de peças de tamanho personalizado e a capacidade de selar por contaminação do produto na área de selagem, como acontece ao encher demais um tubo com produto. A desvantagem, no entanto, é a menor velocidade de selagem do tubo em comparação à selagem por ar quente. No que diz respeito à nossa máquina de selagem ultrassônica, as informações básicas fornecidas são as seguintes:

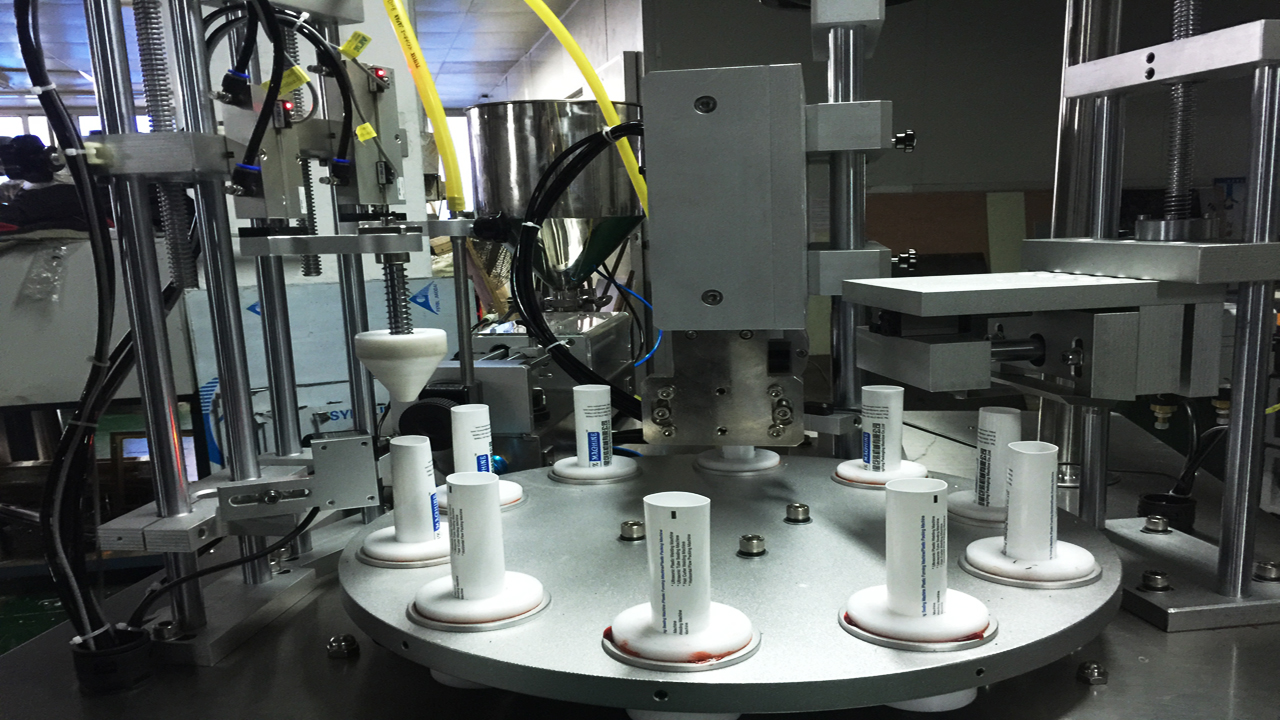

• Máquina de enchimento e selagem de mangueiras compostas de plástico, feita de aço inoxidável, usando os botões para controlar o processo de trabalho: tubos artificiais, rotação automática, enchimento quantitativo, corte automático, selagem por aquecimento, corte de cauda, saída finalizada.
• Todo o trabalho utiliza o controle total do curso do cilindro, fácil de ajustar o volume de enchimento, a velocidade de enchimento pode ser ajustada.
• Aplica-se a todos os tipos de plásticos e mangueiras compostas, enchimento, vedação, impressão de data, cauda cortada. Aparência limpa de vedação, vedação forte, alta precisão, boa estabilidade.

Parâmetros básicos

Observação: Os parâmetros acima são apenas para referência.

A máquina atualiza constantemente os parâmetros, o que pode causar discrepâncias reais. Por favor, entenda.

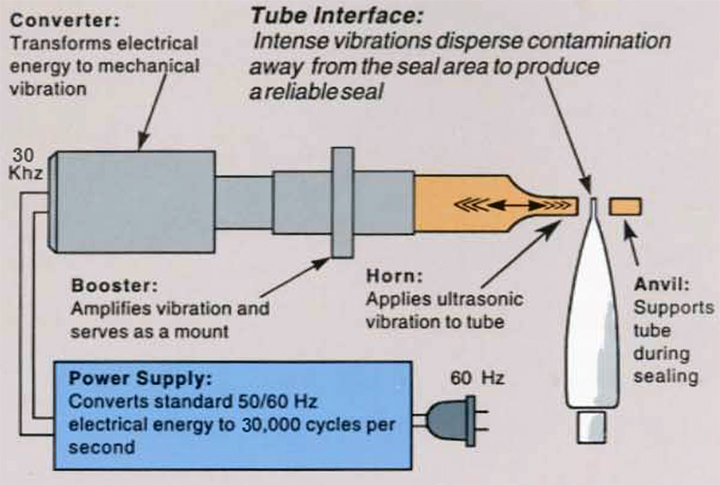

Como funciona a selagem ultrassônica

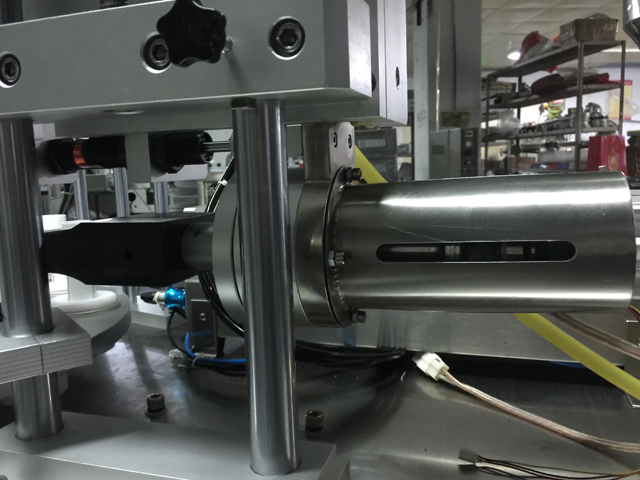

O selador de tubo ultrassônico é projetado para ser montado em praticamente todos os estilos de máquinas de enchimento. Conforme o tubo avança para a estação de selagem de tubo ultrassônico, um interruptor fecha para iniciar o ciclo de soldagem. O ar é direcionado para dentro dos cilindros para avançar a bigorna de soldagem e a corneta ultrassônica em direção à linha central do tubo.

O tubo é fechado em um espaço predefinido e mantido para a aplicação de energia sônica.

Uma fonte de alimentação ultrassônica pega a energia elétrica de 50/60 Hz e a converte em 30.000 ciclos por segundo por meio de um oscilador de potência.

Essa energia elétrica de alta frequência é aplicada ao conversor que transforma a corrente elétrica em vibrações mecânicas de alta frequência.

A energia sônica faz com que a corneta vibre contra a extremidade do tubo a 30.000 ciclos por segundo.

A vibração intensa dispersa qualquer contaminação da área de vedação e gera calor para unir o material.

A energia é então interrompida e o tubo é mantido fechado por um breve período (normalmente de 0,05 a 0,150 segundos).

Então o tubo vai para a próxima estação na linha de enchimento. Normalmente, os tempos de ciclo variam de 45 a 80 unidades por minuto, dependendo do diâmetro do tubo e do material.

Características do produto

• A máquina pode ser usada para unidades à prova de explosão.
• Usado principalmente para enchimento quantitativo de água, óleo, loção, material pastoso. De acordo com as necessidades de enchimento, elevação de superfície de trabalho ajustável.
• Volume de enchimento 5-1000ML, dividido em seis séries: A, B, C, D, E, F.
• Modo de alimentação: Gravidade normal / tipo de sucção automática Escolha um.

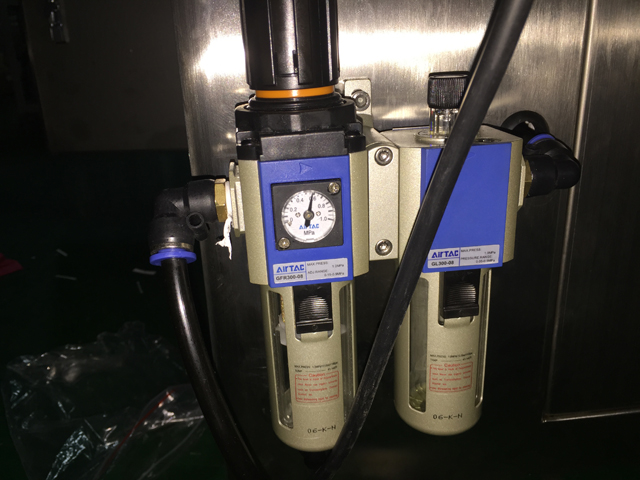

• Controle: controle pneumático

Local de trabalho para máquina de enchimento e selagem de tubos semiautomática

1. Laboratório

2. Operações de produção industrial com linha de processamento contínuo

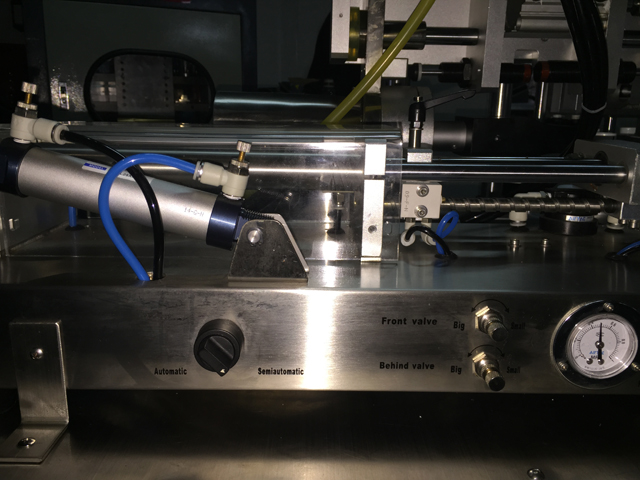

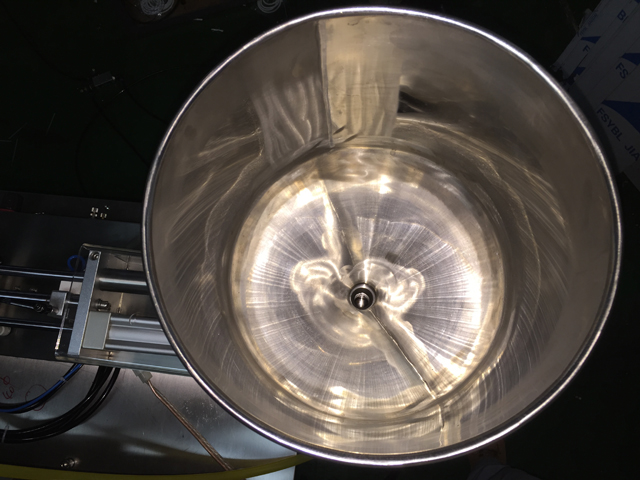

Imagens detalhadas

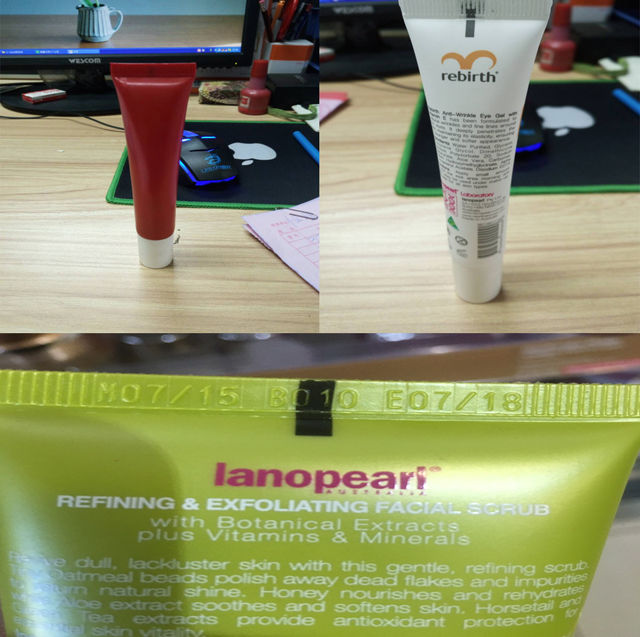

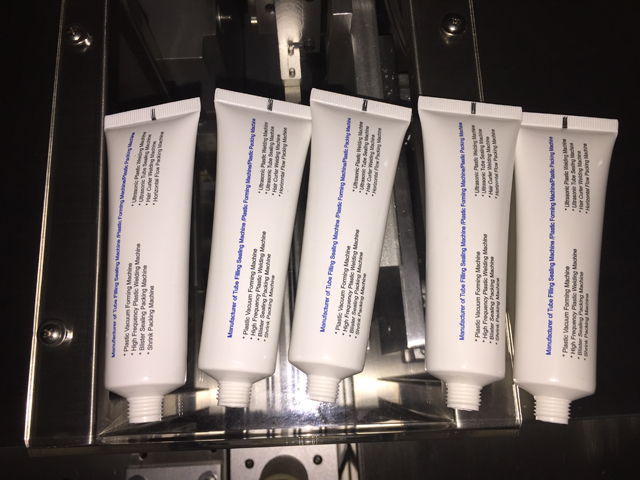

Amostras de tubos
