Máquina de etiquetagem de bandeira de adesivo de cabo de alimentação semiautomática

• Modelo: VK-T807
• Precisão da etiquetagem: ±1mm (exclui o desvio da etiqueta do produto)
• Velocidade de etiquetagem: 20~40 peças/minuto (depende do tamanho do produto)
• Tamanho do produto aplicável: 20≤comprimento≤300mm, 20≤largura≤200mm
• Tamanho de etiqueta aplicável: 20≤comprimento≤150mm, 20≤largura≤150mm
• Tamanho da máquina: 970*790*1440mm
• Pressão de ar: 0,6 Mpa
• Potência: 220V, 50/60HZ/140W
• Peso: 99KG

Ver vídeo

A máquina manual de etiquetagem de fios de superfície redonda realiza a etiquetagem semiautomática da etiqueta adesiva ou do filme adesivo no fio, cano de água, chave de fenda, etc.

Como a máquina funciona:

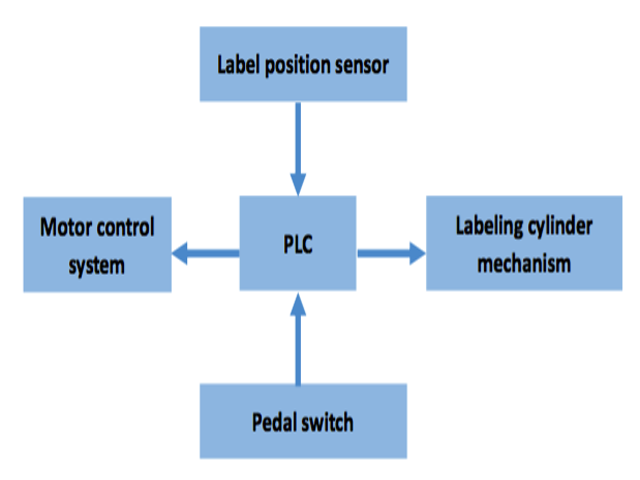

A máquina de etiquetagem é baseada no PLC como núcleo, recebendo sinais e controlando o trabalho de todos os sistemas. Ao pisar no pedal switch, o sinal será enviado ao PLC e processado de acordo com um conjunto de programas.

Em seguida, conclua os processos de remoção de etiquetas e alimentação de etiquetas iniciando no sistema de controle do motor de passo. Ao mesmo tempo, o sensor de posição da etiqueta (também conhecido como olho elétrico) sempre prestará atenção à distância pela qual a etiqueta passa.

Quando uma etiqueta passa, o sensor envia o sinal para o PLC imediatamente. Então o PLC, de acordo com um conjunto de programas, envia o sinal para o sistema de controle do motor de passo parar e inicia o sistema de etiquetagem para concluir o processo de etiquetagem.

Princípio de funcionamento

Sistema de transmissão:

O motor de passo fornece energia para descascar etiquetas por meio da correia síncrona que aciona o mecanismo de tração e o mecanismo de recebimento de material, de modo a conseguir descascar etiquetas e reciclar a folha de suporte de Glassine.

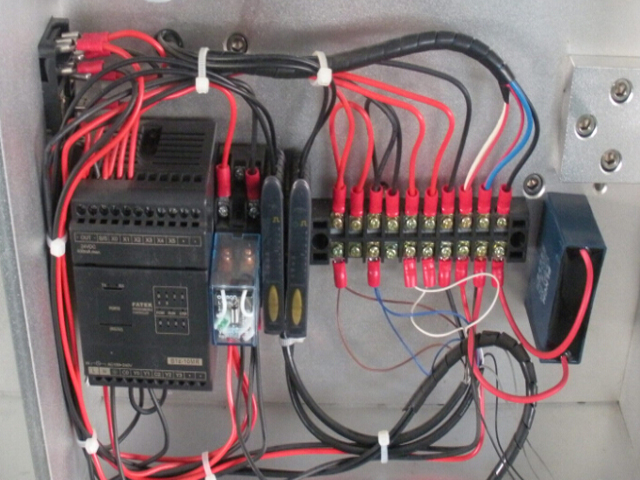

Sistema de controle:

Esta máquina é controlada usando eletricidade e gás. O sinal do olho elétrico (sensor SICK) e do pedal será transferido para o PLC para processamento, a fim de atingir todos os processos de remoção de etiquetas, etiquetagem e contagem.

Aplicação da máquina de etiquetagem de fios:

Produto aplicável: Os produtos redondos longos que devem ser etiquetados com etiqueta de papel ou etiqueta de filme na superfície;

Indústrias aplicáveis: Amplamente utilizado em indústrias elétricas, médicas, plásticas, etc.

Características técnicas da máquina de etiquetagem de fios:

Estrutura pequena ocupa menos espaço e é fácil de mover e carregar.

Boa precisão e estabilidade de etiquetagem; limpo, sem rugas, sem bolhas.

É fácil de usar e ajustar. Os novos trabalhadores podem usá-lo ou ajustá-lo facilmente após um treinamento simples.

Operação estável.

Dados técnicos:

Configuração:

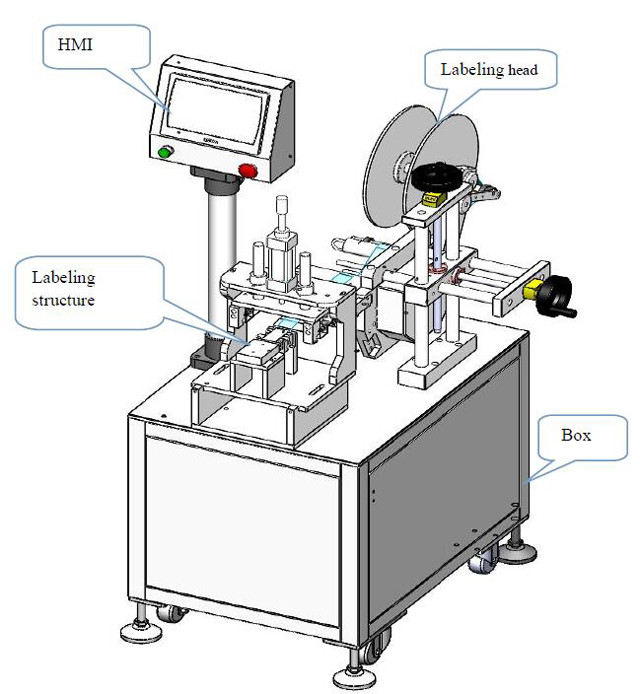

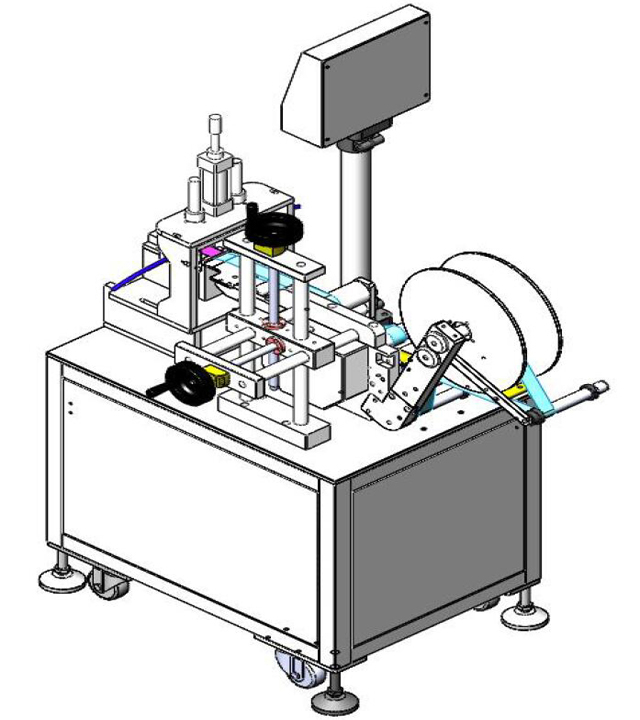

Outro desenho

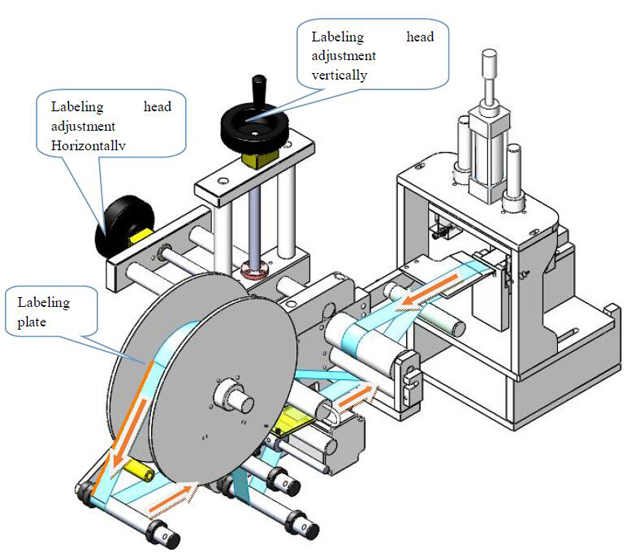

Cabeça de etiquetagem

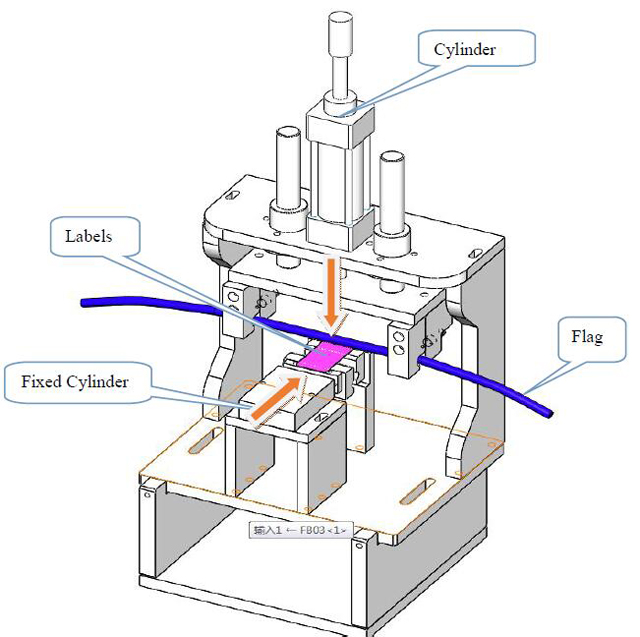

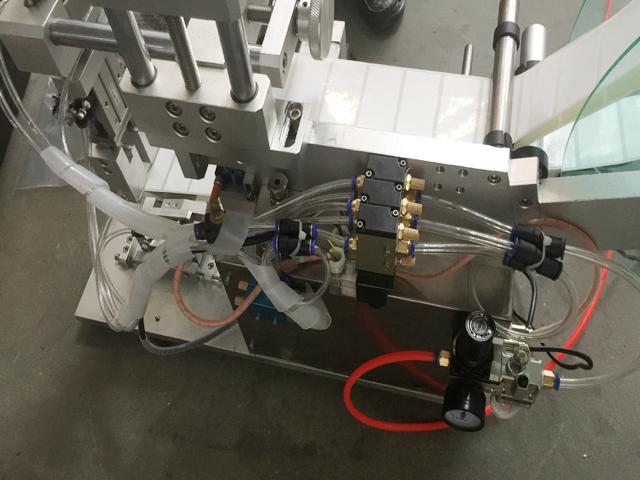

Estrutura de rotulagem

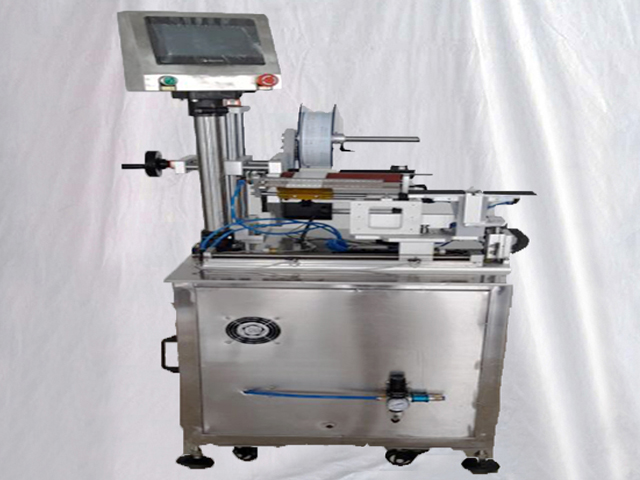

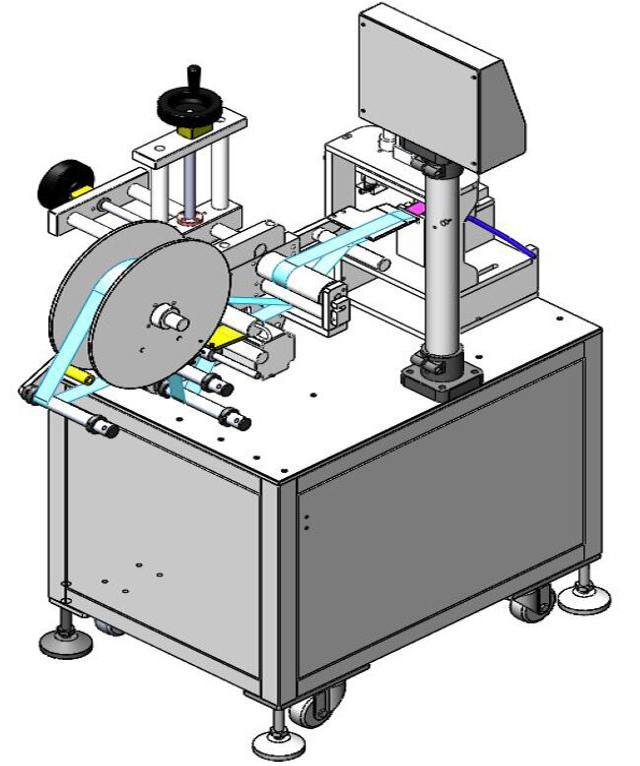

Vista traseira da máquina de etiquetagem de fios

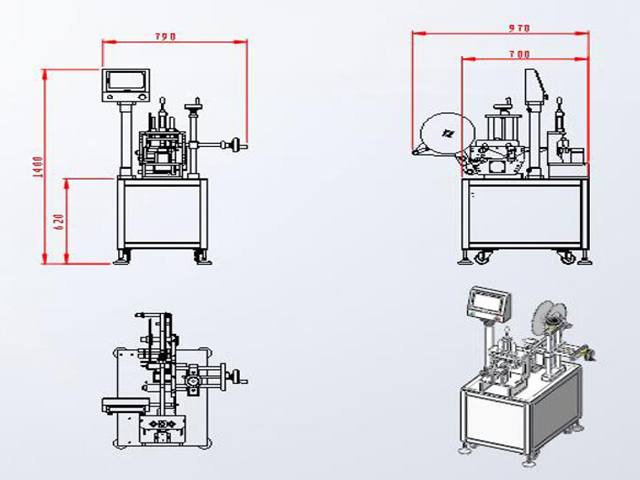

Desenho de tamanho da máquina de etiquetagem de fios semiautomática:

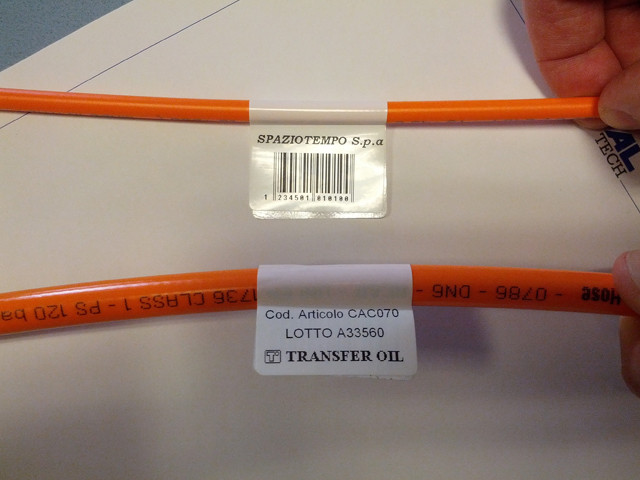

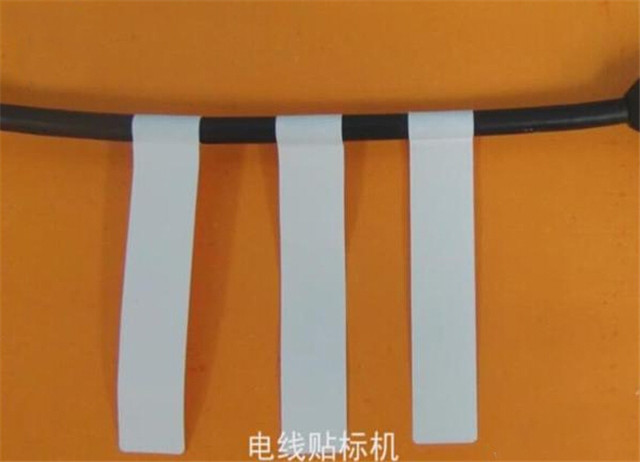

Amostras de rotulagem:
