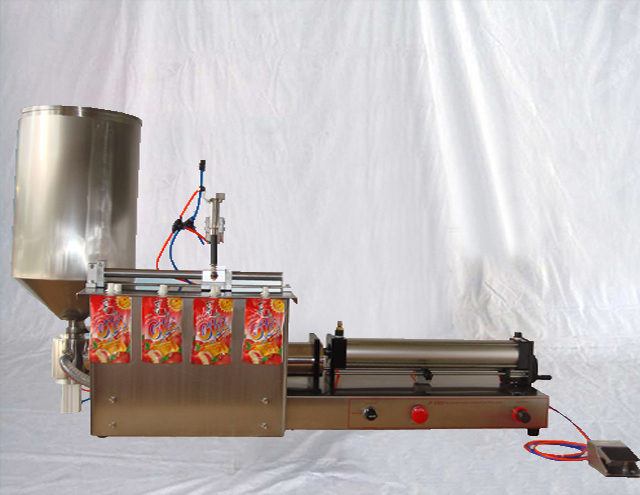

Máquina de enchimento de sacos pré-fabricados com bico pneumático semiautomático

Modelo: VK-SPF
Voltagem: 220/110V 50/60Hz
Potência: 27W
Pressão nominal: 0,4-0,6 Mpa
Velocidade de enchimento: 20-35 garrafas / min / cabeça
Precisão de enchimento: ≦ ± 1%
Faixa de enchimento: 100-1000ml
Sobre a dimensão: 160cm*44cm*37cm
Peso líquido: 50 kg;
Peso bruto: 65 kg

Esta máquina de enchimento semiautomática do tipo pistão, baseada na referência de produtos similares estrangeiros, é um novo design que adicionou algumas funcionalidades adicionais. Ela torna o trabalho fácil e conveniente para a operação, erro de precisão, ajuste do volume de enchimento, limpeza e manutenção da máquina.

O design desta máquina de envase pneumática adota componentes pneumáticos em vez do circuito de controle elétrico, sendo adequada para uso em ambientes com requisitos à prova de explosão.

Seleção de modelo de máquina

A seleção do modelo da máquina se preocupa com os requisitos de volume máximo de enchimento.

Parâmetro Básico

Modelo: VK-SPF
Voltagem: 220/110V 50/60Hz
Potência: 27W
Pressão nominal: 0,4-0,6 Mpa
Velocidade de enchimento: 20-35 garrafas / min / cabeça
Precisão de enchimento: ≦ ± 1%
Faixa de enchimento: 100-1000ml
Sobre a dimensão: 160cm*44cm*37cm
Peso líquido: 50 kg;
Peso bruto: 65 kg

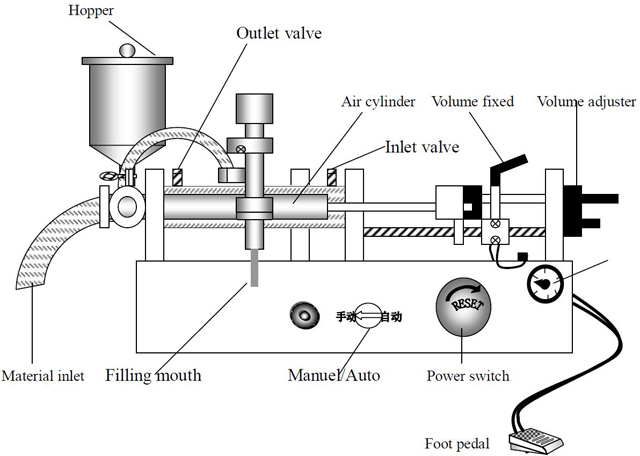

Princípio de funcionamento da máquina

O empurrão e a tração do cilindro de ar aciona o pistão do cilindro, fazendo com que o cilindro de material gere pressão negativa.

Quando o cilindro é empurrado para frente, ele puxa o pistão para trás e, dentro do cilindro de material, a pressão negativa absorve o material no tubo de entrada do funil de material.

Quando o cilindro recua, ele empurra o pistão para frente, o material será absorvido para a boca de enchimento do tubo e, em seguida, ele enche as garrafas vazias. (a cabeça de enchimento abre e fecha automaticamente quando o material é absorvido para dentro e para fora)

Esta máquina de enchimento tipo pistão realiza uma ação mecânica única e simples para cada enchimento, por isso tem alta precisão de enchimento e estabilidade para recipientes padrão.

Características da máquina de enchimento pneumática semiautomática

A máquina usa ar comprimido para controle, possui alta segurança, especialmente adequada para uso sob requisitos à prova de explosão.
Não gera eletricidade estática nem fenômeno de eletricidade de cânhamo; a máquina não precisa conectar o fio terra.
Devido ao controle pneumático e volume de enchimento fixo, o volume de enchimento é, portanto, característico com alta precisão, que pode ser controlado dentro de 0,3%. (isso é baseado no volume máximo de enchimento)
Em caso de parada de emergência, basta desligar o interruptor pneumático, o pistão será puxado automaticamente de volta à posição inicial e a máquina parará de encher.

A sequência de inspeção e operação antes da partida da máquina

Faça a inspeção antes de ligar a máquina, isso pode evitar falhas mecânicas ou acidentes com ferimentos pessoais.

A inspeção e operação:

A alça de fixação da frente e de trás está apertada ou não?
A braçadeira de três terminais da entrada e saída, é fixa ou não?
A cabeça de enchimento e sua alavanca horizontal e vertical estão fixadas?
Conecte à máquina do compressor de ar, a pressão é inferior a 8㎏/c㎡, o ajuste de pressão é de cerca de 4-5 ㎏/c㎡.
Ligue o interruptor de suprimento de ar.

(Observação: é estritamente proibido trabalhar por muito tempo sem material de enchimento)

Ajuste do volume de enchimento

O ajuste do volume de enchimento depende dos materiais de enchimento, líquido (ml) ou peso (g), porque a proporção dos materiais é diferente, também, os dados de medição são diferentes. Então, para definir um volume de enchimento de precisão necessário, ajuste o ajustador de Volume.

Detalhes da operação:

Ajuste geral: Para um volume de enchimento satisfatório, ajuste o interruptor de gás do parafuso de ajuste, mova a posição para a esquerda ou direita.
Use um copo medidor ou uma balança eletrônica para verificar se o volume de enchimento está correto. (Observação: o material de enchimento absorvido dentro do cilindro deve estar cheio)
Se houver algum erro de enchimento, ajuste o ajustador de volume, mova-o para frente para reduzir o volume de enchimento e para trás para aumentar o volume.
Para obter o volume de enchimento e a precisão necessários, faça ajustes repetidos até que o volume de enchimento esteja padrão.

Ajuste de velocidade de enchimento

A velocidade de enchimento é determinada pelos seis fatores a seguir:

A velocidade de absorção dos materiais de enchimento depende da viscosidade do material e do comprimento do tubo de absorção.
A velocidade de enchimento depende do tamanho do diâmetro da cabeça de enchimento. Quanto maior o diâmetro, mais rápida é a velocidade de enchimento.
O grau de formação de espuma dos materiais de enchimento, se o grau de formação de espuma for maior, a velocidade de enchimento deve ser reduzida.
Volume de enchimento, mais volume de enchimento mais lentamente.
A precisão do volume de enchimento, a alta exatidão e a velocidade de enchimento devem ser ajustadas lentamente.
O controlador da válvula de pressão do ar.

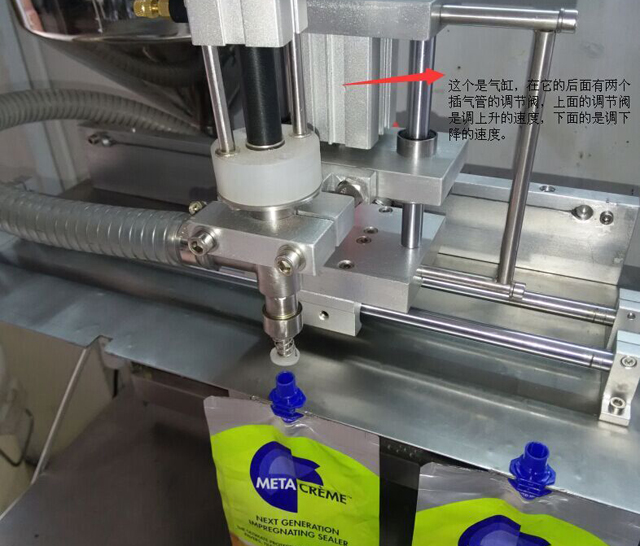

Operação de ajuste da válvula:

Solte a porca da válvula reguladora de velocidade
Gire a alavanca da válvula frontal no sentido horário, a velocidade do cilindro para frente diminuirá e a velocidade de absorção dos materiais também diminuirá.
Gire a alavanca da válvula frontal no sentido anti-horário, a velocidade do cilindro avançará mais rápido e a velocidade de absorção dos materiais também aumentará.
Gire a alavanca da válvula traseira no sentido horário, a velocidade do cilindro para frente diminuirá e a velocidade de absorção dos materiais também diminuirá.
Gire a alavanca da válvula traseira no sentido anti-horário, a velocidade do cilindro avançará mais rápido e a velocidade de absorção dos materiais também aumentará.

Ajuste de precisão de preenchimento

A razão pela qual a máquina tem o erro de enchimento é porque ela tem muitos fatores de influência, como volume de enchimento, velocidade de enchimento e velocidade do interruptor da válvula. A velocidade do interruptor da válvula é afetada pela viscosidade dos materiais de enchimento, a viscosidade maior, bem como a velocidade mais lenta. O ajuste é simples ajustando a pressão da mola da válvula principal, e a velocidade será acelerada por mais e mais pressão.

Os ajustes da pressão da mola para medição e enchimento dependem da experiência pessoal do operador.

Limpeza e manutenção de máquinas

Antes de limpar a máquina de enchimento, ela deve limpar os materiais dentro da máquina e, em seguida, despejar o fluido de limpeza suave no funil de material; é recomendado usar água morna e, se necessário, água com sabão, álcool ou outro fluido de limpeza pode ser escolhido. Ao fazer a limpeza, certifique-se de que não haja vazamento das arruelas nas peças de enchimento. Ligue a máquina, deixe a máquina encher de forma circulada, até que a limpeza seja concluída. As peças de limpeza incluem pistão do cilindro, cabeça do pistão, arruelas, válvula unidirecional, cabeça de enchimento e funil de material, etc. Se houver uma danificada para todas as arruelas de vedação, ela deve ser substituída.

Aviso

Antes do trabalho de limpeza, certifique-se de que o ar comprimido esteja desligado.

É proibido utilizar solventes orgânicos para limpeza, como gasolina, benzina, etileno, hipoclorito de sódio etc.

Após a conclusão do trabalho de limpeza, aguarde e certifique-se de que todas as peças limpas estejam secas, sem água e objetos estranhos nas juntas e canos, e então instale a máquina.

Soluções para os problemas comuns

Problemas comuns	Soluções
O pistão não pode se mover	Certifique-se de que a pressão do ar esteja ligada.
	Certifique-se de que a válvula de pressão de ar esteja ligada.
	Certifique-se de que o interruptor da fonte de ar esteja ligado e que não haja pressão presa na válvula pneumática.
	A pressão do ar é de 4-5㎏/c㎡
	Certifique-se de que a válvula esteja instalada corretamente.
	Certifique-se de que não haja nada pegajoso ou obstruído na cabeça do pistão.
	Certifique-se de que não haja nenhum interruptor de pressão de ar danificado.
A precisão do preenchimento está incorreta	Quanto maior a viscosidade do material de enchimento, menor a velocidade de enchimento.
	Certifique-se de que haja material suficiente dentro do funil e do tanque de material.
	Certifique-se de que o reservatório de material e o interruptor de volume estejam bem presos.
Transbordamento de material do cilindro de material	Verifique a arruela de vedação, se estiver danificada, troque por uma nova.
	Se o material for fino, use duas arruelas de vedação.
Tubo de absorção não absorvente	Certifique-se de que o cilindro de absorção esteja instalado corretamente.
	Certifique-se de que o tubo esteja bem amarrado.
	Certifique-se de que a cabeça do tubo de absorção esteja dentro do tanque de material.
O enchimento transborda das garrafas	Certifique-se de que o interruptor de volume não esteja danificado ou deslocado, que a boca de enchimento deve se inclinar em direção à boca da garrafa e que o ajuste da válvula de ar deve permitir que o enchimento ocorra suavemente.
