Aplicador de etiqueta de bandeira semiautomático para embalagem de alimentos para animais de estimação em forma de osso de cachorro

• Esta máquina é usada para dobrar e etiquetar chicotes de fios e hastes redondas, bem como ossos de cachorro, produtos para animais de estimação, tubos, etc.
• Parâmetros de etiqueta aplicáveis: diâmetro interno da bobina de etiqueta 76 mm, diâmetro externo máx. 240 mm; (Outras especificações precisam ser personalizadas),
• Material da etiqueta: PVC, PET, tecido, papel, etc;
• Especificação da etiqueta: de acordo com a máquina específica.
• Precisão de rotulagem: ± ≤ 0,2 mm;
• Capacidade: 1500 Pcs/H;
• Pressão de ar: 0,4-0,6 Mpa Consumo de ar 0,15 m3/min
• Fonte de alimentação 220V/50-60HZ/Monofásico (padrão dos EUA pode ser personalizado)
• Dimensões gerais: 630 * 740 * 1040 mm (C * L * A);
• Peso da máquina: cerca de 86KG;

Máquina de etiquetagem de bandeiras dobráveis semiautomáticas ("Bandeira" é um termo usado pela indústria para designar um sinal de etiqueta que chama a atenção e alerta os consumidores a lerem a etiqueta com atenção devido a novas informações significativas).

Uma etiqueta de bandeira é a solução de produto ideal para identificar produtos e distingui-los uns dos outros. Se você tem muitos produtos similares que parecem iguais, a etiqueta de bandeira pode oferecer uma maneira de identificá-los melhor. Por exemplo, cabos de computador usam muito esse tipo de etiqueta. Mas a etiqueta de bandeira também é comum em joias. Aqui, as lojas etiquetam anéis, pulseiras e colares individuais com uma etiqueta de bandeira.

Com uma etiqueta de bandeira, você pode identificar de forma simples, mas eficaz, a finalidade de um produto (cabo VGA ou HDMI). O nome etiqueta de bandeira se origina do "elemento de bandeira" que é criado devido à aplicação da etiqueta. As etiquetas de bandeira são produzidas em material resistente e são colocadas ao redor de um determinado produto.

Além de organizar seus produtos, uma etiqueta de bandeira também dá ao seu produto mais apelo visual. Dessa forma, você se destaca da concorrência e tem espaço extra para as informações do seu produto.

Use etiquetas de bandeiras para fins funcionais e comerciais.

Primeiramente, muito obrigado por escolher nosso produto - máquina de etiquetagem de dobra de bandeira semiautomática. Para aproveitar ao máximo as funções deste produto e garantir sua segurança e interesses, leia este manual cuidadosamente antes da instalação.

Precauções de segurança ao operar a etiquetadora semiautomática de adesivos:

• Antes de ligar, confirme a tensão da fonte de alimentação (AC220V), a pressão do ar de 4-6 kg e a fonte de alimentação externa devem estar aterradas de forma confiável.
• Não bloqueie o orifício de resfriamento do gabinete.
• Técnicos não profissionais estão proibidos de abrir o gabinete.
• É estritamente proibido tocar no campo de ação quando o equipamento estiver em operação.
• Em caso de falha do equipamento, desligue primeiro o interruptor de energia e a manutenção elétrica é estritamente proibida.

Desempenho e parâmetros da máquina etiquetadora semiautomática tipo bandeira:

• Esta máquina é usada para dobrar e etiquetar chicotes de fios e hastes redondas, bem como produtos de mastigação de ossos de cachorro para animais de estimação;
• Parâmetros de etiqueta aplicáveis: diâmetro interno da bobina de etiqueta 76 mm, diâmetro externo máx. 240 mm; (Outras especificações precisam ser personalizadas),
• Material da etiqueta: PVC, PET, tecido, papel, etc;
• Especificação da etiqueta: de acordo com a máquina específica.
• Precisão de rotulagem: ± ≤ 0,2 mm;
• Capacidade: 1500 Pcs/H;
• Dimensões gerais: 630 * 740 * 1040 mm (C * L * A);
• Peso da máquina: cerca de 86KG;
• Tipo aplicável: de acordo com o modelo específico.

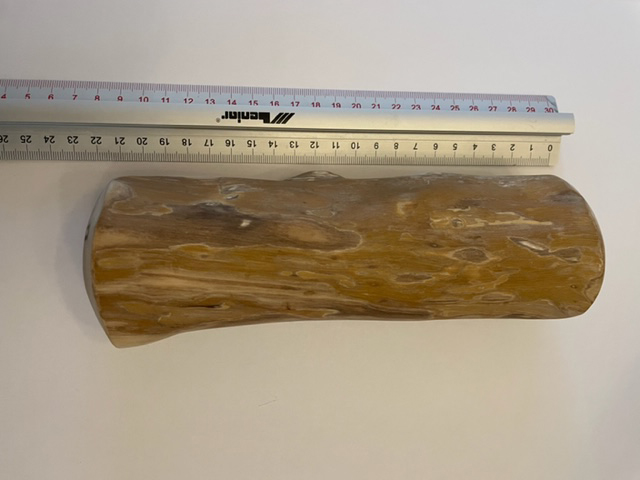

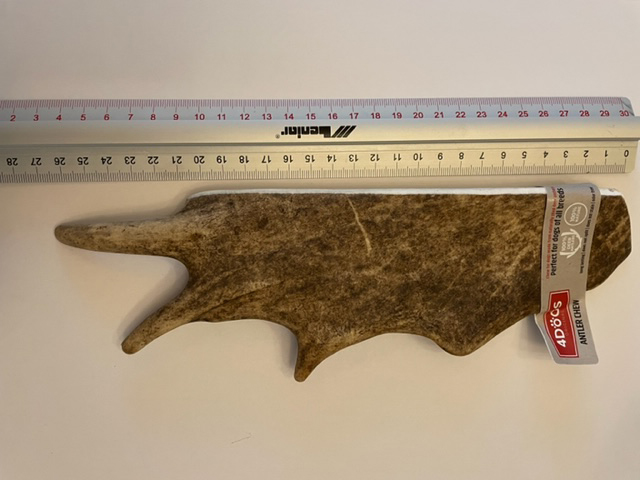

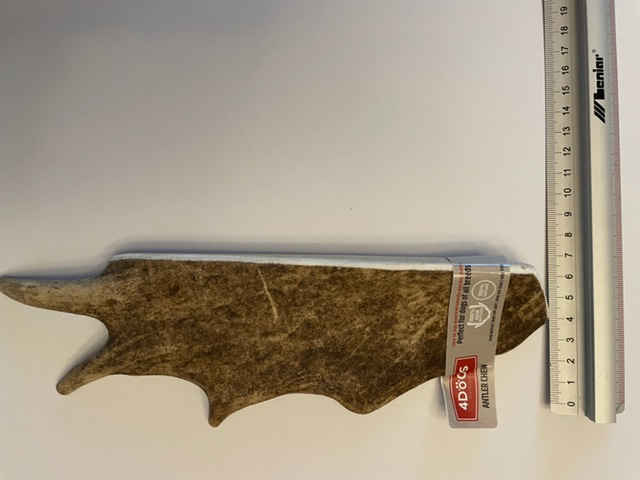

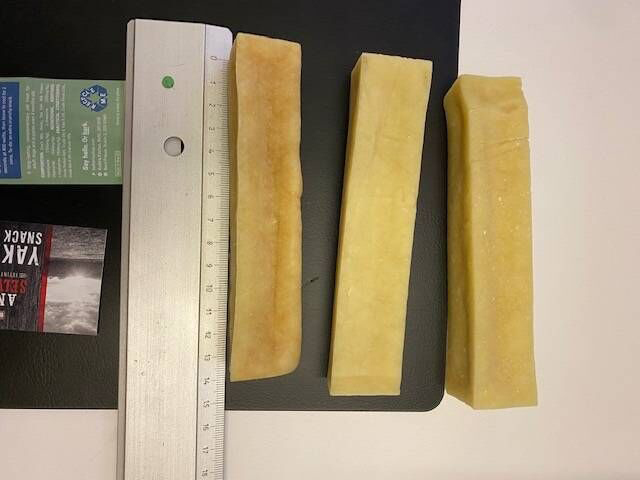

Amostras de ossos de cachorro:

Instruções de operação da máquina etiquetadora semiautomática:

Instalação:

1. Mova o equipamento para a posição de instalação necessária.
2. Pressione o freio universal da roda e fixe a roda universal para torná-la estável.

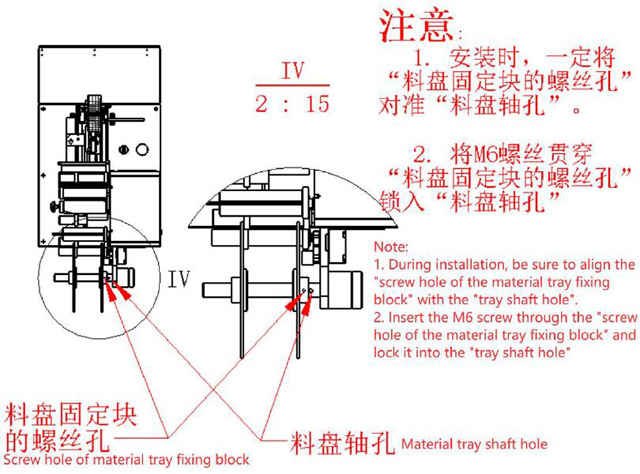

3. Instalação do defletor de etiquetas: durante a instalação, certifique-se de alinhar o "orifício do parafuso do bloco de fixação da bandeja" com o "orifício do eixo da bandeja" e trave o parafuso M6 através do "orifício do parafuso do bloco de fixação da bandeja" no "orifício do eixo da bandeja"

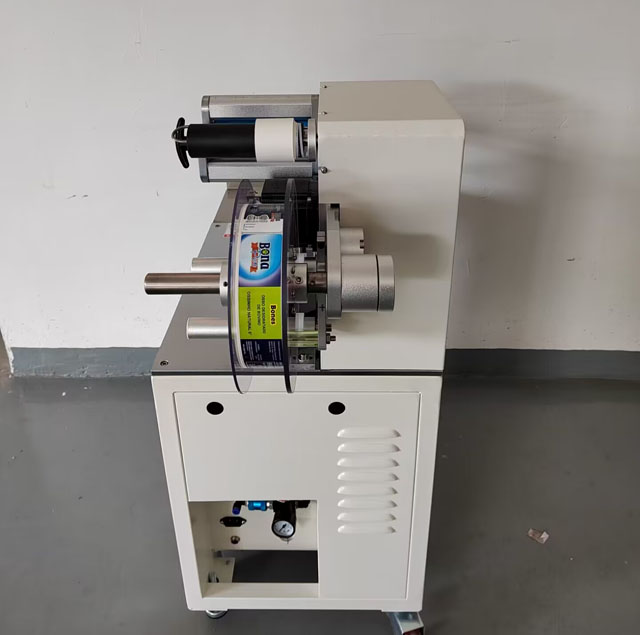

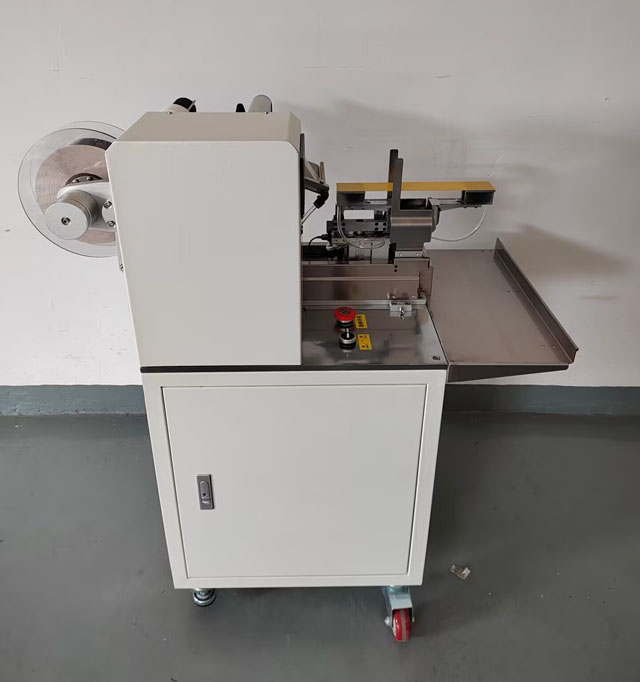

Aparência do equipamento, peças importantes e interface de controle homem-máquina

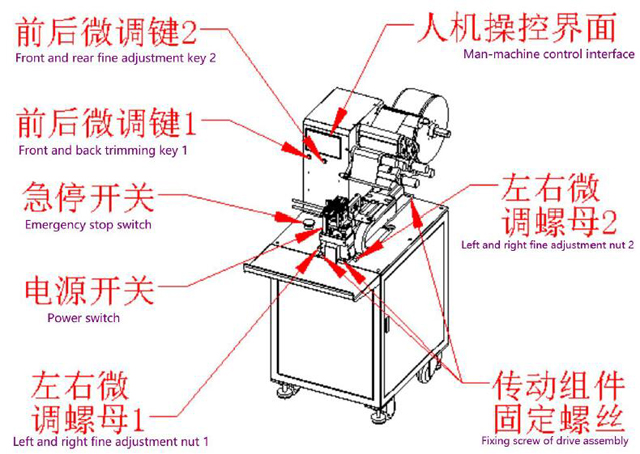

Partes importantes.

Tela principal.

• Quantidade do lote: quando a produção real é maior ou igual à produção planejada, o equipamento para de funcionar.
• Quantidade: A contagem de saída pode ser zerada pressionando a tecla "Definir Zero".
• A rotulagem foi desbloqueada (rotulagem iniciada)/bloqueada (rotulagem suspensa):
• Após interromper a etiquetagem por um determinado tempo ("autobloqueio" na tela "controle manual" pode definir o tempo, a unidade é "segundos"), o sistema será bloqueado automaticamente (etiquetagem suspensa) e pressione este botão para desbloquear.

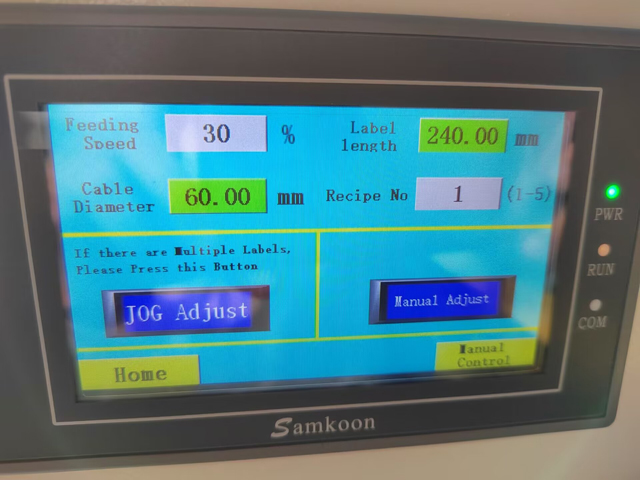

Parâmetros.

• Velocidade de alimentação: A. Refere-se à velocidade de remoção da etiqueta da placa de remoção, ajustada de 0 a 100%.
• Comprimento da etiqueta: O comprimento de uma única etiqueta, em mm.
• Receita nº: Cinco grupos podem ser reservados.
• Jog: Clique nesta tecla e o sistema imprimirá a etiqueta automaticamente uma vez.
• Pressão longa e saída da etiqueta: pressione e segure esta tecla até que "OK" apareça, e o comprimento da etiqueta será calculado automaticamente uma vez.

Controle manual

• Atraso no recebimento da etiqueta: tempo de pausa após a conclusão da etiqueta e a abertura da placa de absorção da etiqueta.
• Velocidade da placa de etiqueta: a velocidade do cabeçote indicador que recebe a etiqueta, ajustada de 0 a 100%.
• Comprimento da etiqueta: controle o comprimento do descolamento da etiqueta da placa de etiquetas, em mm.
• Posição atual: exibição da distância da posição em tempo real do módulo de transmissão de etiquetas deslizante, unidade: mm;
• Etiquetagem tardia: Após o interruptor de indução ser acionado pelo fio, a etiquetagem será atrasada.
• Bloqueio automático: defina por quanto tempo o bloqueio será automático após a parada da etiqueta.
• Avançar: pressione a tecla "Avançar", o módulo de acionamento da etiqueta deslizará para frente e esta função pode ajustar a distância da posição de recebimento da marca.
• Voltar: pressione a tecla "Voltar", o módulo de acionamento da etiqueta deslizará para trás e esta função pode ajustar a distância da posição original da etiqueta.
• Redefinir: pressione a tecla de redefinição para retornar o cabeçote da etiqueta a zero.
• Sopro de ar no cano: clique nesta tecla para soprar ar através do cano.
• Sucção padrão: clique nesta tecla para aspirar a placa padrão.
• Ajuste: pressione a tecla "ajuste" e o cilindro de ar preso pela placa reta em branco e os cilindros móveis superior e inferior do módulo de colocação do chicote de fios se moverão,
• Sopro de etiquetas: clique nesta tecla para aspirar a placa de etiquetas para sopro.
• Rotular para fora: pressione e segure esta tecla para rotular para fora.
• Ação em série/ação única: ação em série se refere à conclusão de um ciclo de produção sempre que acionada, e ação única se refere à conclusão de uma única ação sempre que acionada.

Método de operação:

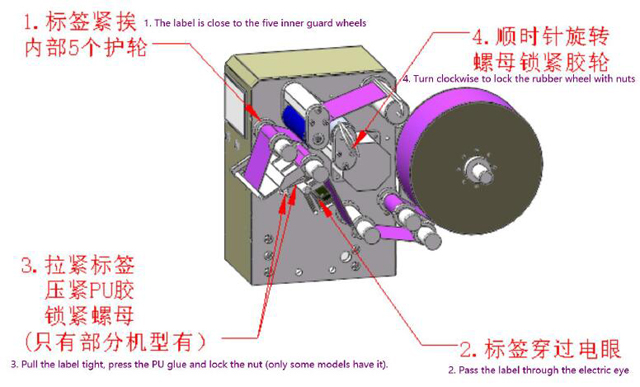

Para instalar a etiqueta, instale-a no módulo de remoção de etiquetas, conforme mostrado na figura abaixo.

Comece

Gire o interruptor de energia no sentido horário para ligar a energia. Pressione a tecla de parada de emergência e gire-a no sentido horário para reiniciar.

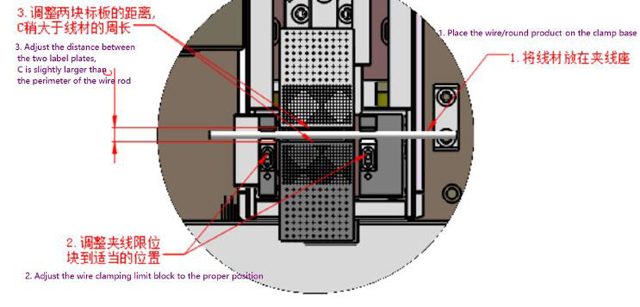

Mudança de linha e ajuste da máquina

De acordo com o diâmetro do fio, ajuste a distância entre a base da fiação e a placa conforme mostrado na figura abaixo

Insira a largura do papel de suporte e o diâmetro do fio, respectivamente, na coluna de largura do papel de suporte na Figura 3.

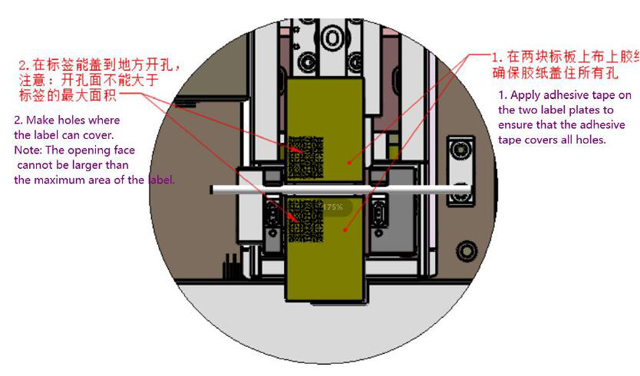

Aplique fita e faça furos

A frente e a parte de trás da etiqueta não estão alinhadas

No processo de produção, se a etiqueta não estiver alinhada na frente e atrás, você pode ajustá-la diretamente na coluna "Largura do papel inferior". Você também pode clicar em "tecla de ajuste fino frontal e traseiro 1" e "tecla de ajuste fino frontal e traseiro 2" para ajustar e alterar 0,1 mm cada vez que clicar.

Os rótulos esquerdo e direito não estão alinhados

Se os lados esquerdo e direito da etiqueta não estiverem alinhados após dobrá-la ao meio, primeiro afrouxe os quatro parafusos de fixação do conjunto de acionamento, depois ajuste as porcas de ajuste fino esquerda e direita de acordo com a direção e o grau de desvio da etiqueta e, por fim, trave os quatro parafusos de fixação do conjunto de acionamento.

Manutenção do equipamento aplicador de etiquetas tipo bandeira:

• É estritamente proibida pressão pesada, mantenha-a limpa o tempo todo;
• Lubrifique e faça a manutenção da máquina conforme o cronograma;
• Adicione óleo lubrificante à posição móvel da placa de etiqueta uma vez por mês
• Verifique regularmente se há óleo lubrificante no copo de óleo do separador de óleo-água. Se não, reabasteça-o a tempo.
• Verifique o desgaste da correia sincronizadora em todas as partes da máquina a cada três meses
