Máquina de etiquetagem semiautomática personalizada para extintores de incêndio
  • Modelo: VK-T801
  • Precisão: ±0,5 mm
  • Velocidade: 15~25bpm
  • Diâmetro: Ø 15mm~Ø 250mm
  • Tamanho da etiqueta: Comprimento: 20 mm ~ 220 mm; largura: 20 mm ~ 270 mm;
  • Dimensão: C950 mm × L450 mm × A520 mm
  • Alimentação: 220V/50HZ;
  • NO: 55Kg
  • Diâmetro interno da etiqueta: Ø86mm
  • Diâmetro externo da etiqueta: Ø 280mm
  • Voltagem: 220V-240V/50-60HZ

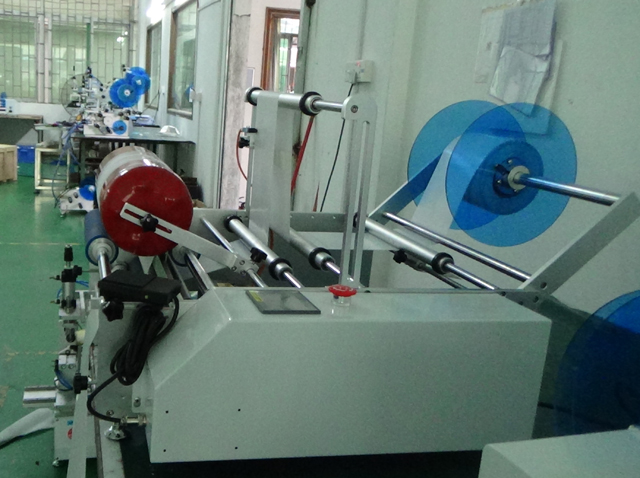

equipamento etiquetador extintor de incêndio semi automático.jpg

Aplicativo

Adequado para todos os tipos de etiquetagem de objetos cilíndricos, etiquetagem de garrafas redondas cônicas pequenas, como xilitol, garrafas redondas de cosméticos, garrafas de vinho e assim por diante. Pode atingir etiquetagem de semana inteira / meia semana, circunferência de etiquetagem frontal e traseira, o passo da marca traseira pode ser ajustado. Amplamente utilizado em alimentos, cosméticos, produtos químicos, farmacêuticos e outras indústrias.

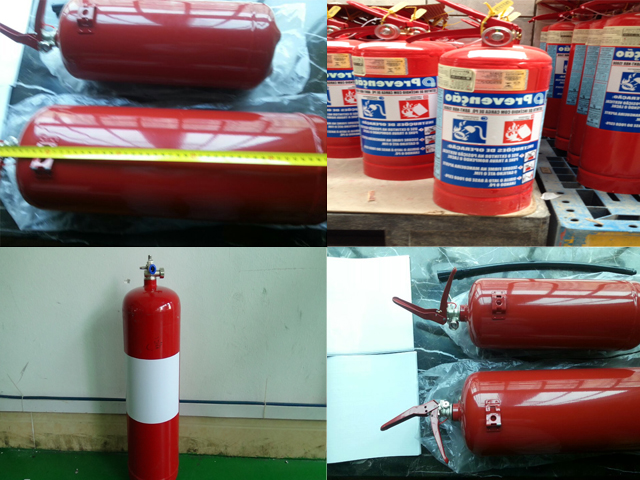

amostras extintor de incêndio 1.jpg

As funções opcionais escolhidas melhoram a conveniência do gerenciamento da produção, com contagem de etiquetas, modo de economia de energia, etiqueta de rastreamento fotoelétrico e outras funções, facilitando o gerenciamento da produção;

Recursos e componentes opcionais:

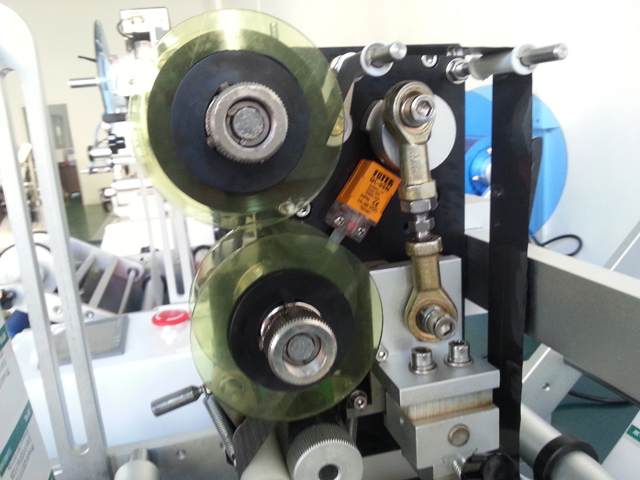

Função Hot Coding

para máquina de rotulagem de tubos semiautomática eran seringa com

Função de posicionamento circunferencial de circunferência;

Outras características (de acordo com as necessidades do cliente).

Amostras

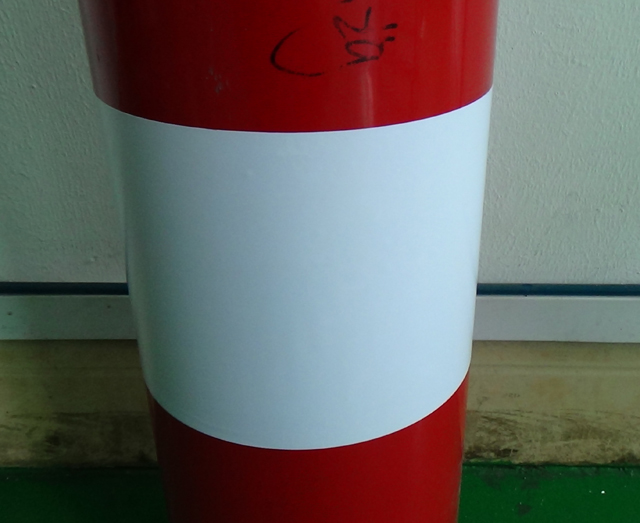

amostras de rótulos.jpg

Dispositivos opcionais:

Leitor: Leia os códigos de barras em vários tipos

Sensor de luz elétrica: O sensor comum não consegue detectar a etiqueta transparente, o que requer o dispositivo sensor de luz importado da Alemanha.

Máquina de impressão: impressão dos textos na etiqueta

Codificação de data: codificação a quente para data de prateleira, série de produtos, etc.

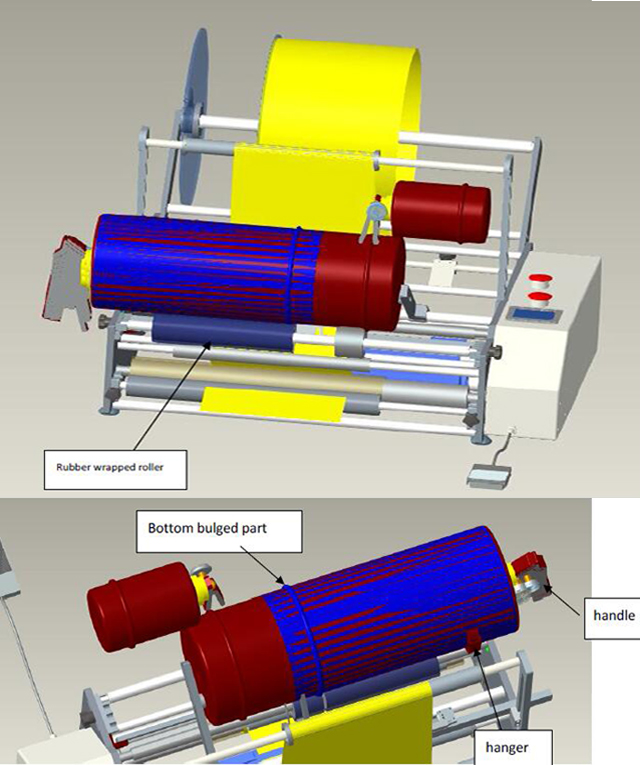

Ilustração CAD

máquinas em CAD.jpg

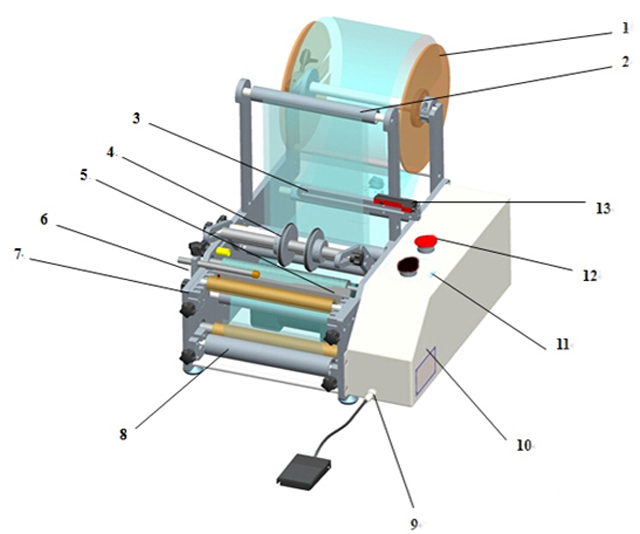

Vista aérea de toda a máquina

desenho de maquinaria de etiquetagem.jpg



  1. Placas de etiquetas: Colocando as etiquetas ao redor delas
  2. Rolos de Etiquetas: O caminho da etiqueta para o processo de etiquetagem
  3. Suportes para sensor de luz: Instalação do sensor de luz, móvel para cima e para baixo
  4. Pressionando: Pressione as garrafas durante a rotulagem, ajuste sua tensão controlando o botão esquerdo
  5. Enrolamento de etiquetas: Dispensando as etiquetas
  6. Posição: ajuste para a esquerda ou direita, para cima ou para baixo para posicionar as garrafas
  7. Jaqueta de suporte: diferentes posições para várias garrafas
  8. Tração: Tracione a linha inferior para dispensar a etiqueta, ajuste sua tensão movendo os parafusos
  9. Controle de pedal
  10. Caixa elétrica
  11. Interface homem-máquina: Controlando as máquinas com alteração de parâmetros
  12. Parada repentina
  13. Sensor de luz: Detectando o intervalo de etiquetas

Parâmetro Básico

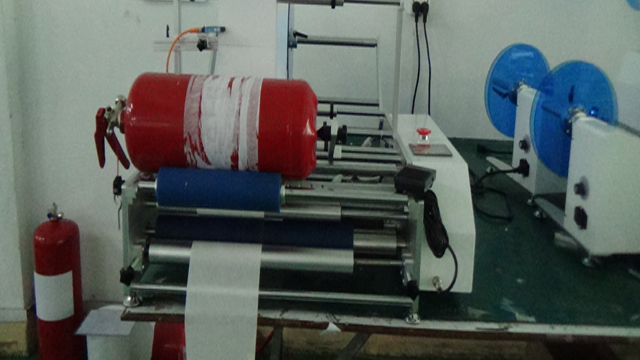

equipamento etiquetador para produtos de combate a incêndio.

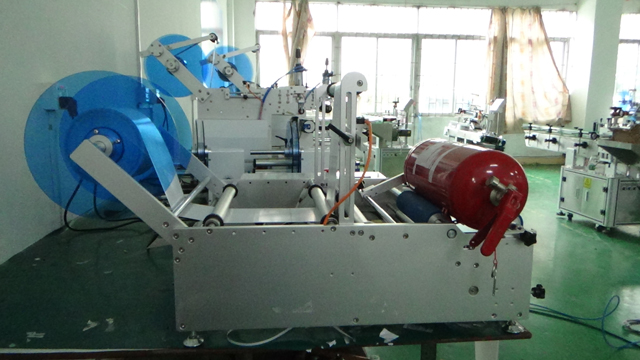

equipamento etiquetador extintor de incêndio semi automático.jpg

  • Modelo: VK-T801
  • Precisão: ±0,5 mm
  • Velocidade: 15~25bpm
  • Diâmetro: Ø 15mm~Ø 250mm
  • Tamanho da etiqueta: Comprimento: 20 mm ~ 220 mm; largura: 20 mm ~ 270 mm;
  • Dimensão: C950 mm × L450 mm × A520 mm
  • Alimentação: 220V/50HZ;
  • NO: 55Kg
  • Diâmetro interno da etiqueta: Ø86mm
  • Diâmetro externo da etiqueta: Ø 280mm
  • Voltagem: 220V-240V/50-60HZ

Configuração da máquina de etiquetagem de extintores de incêndio

Configuração do mecanismo principalConfiguração do dispositivo elétrico principal
Nome do mecanismoQtd.Material principalNome do dispositivo elétricoQtd.Especificação
mecanismo de desenrolamento1Liga de alumínio, acrílicoEtiqueta Detectando Olho1Alemão Doente
Mecanismo de Raquete Ocular1Liga de alumínioCLP1Série Panasonic FP
Mecanismo de prensagem de etiquetas1aço inoxidável, tubo de esponjainterruptor de alimentação1omron
mecanismo de tração1aço inoxidável, liga de alumínio, rolo envolto em borrachainterface homem-máquina1Tela colorida Samkoon de 3,5 polegadas
mecanismo de ajuste1Liga de alumíniopuxando motor1motor de velocidade oubang 120W
mecanismo de guia de etiqueta6Liga de alumínioajustador de velocidade do motor de tração1ajustador de velocidade tipo split oubang
mecanismo de remoção de etiquetas1aço inoxidávelfonte de alimentação comutada1Omron japonês
mecanismo de prensagem superior do produto1Liga de alumínio
raquete de máquina1Liga de alumínio

Processo de trabalho

Principais trabalhos: princípio de função de comutação de padrão único e padrão duplo, princípio de rotulagem de posicionamento circunferencial, consulte a fábrica.

Procedimento: colocar o produto -> Etiquetagem (dispositivo automaticamente) -> Remover a etiquetagem dos produtos.

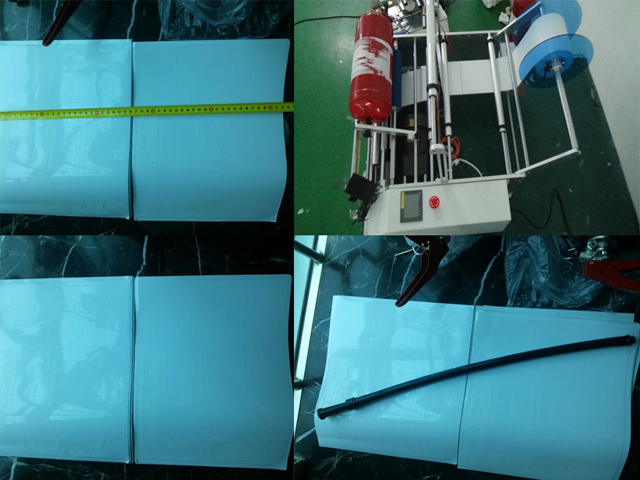

Confecção de etiquetas correspondentes para equipamentos etiquetadores de extintores de incêndio:

amostras extintor de incêndio 6.jpg

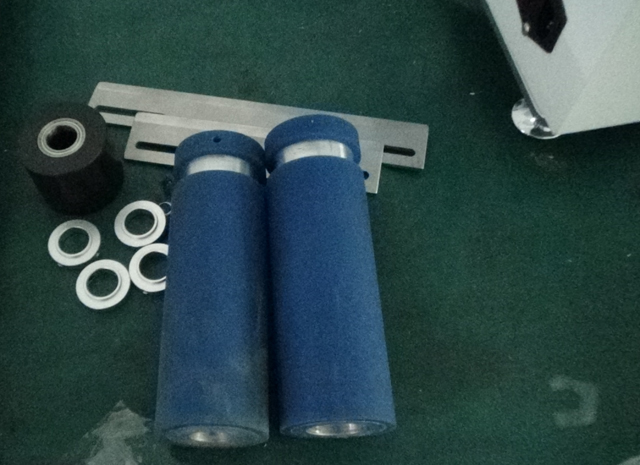

peças de reposição para diferentes tamanhos de garrafas.jpg

Garantia: Para todas as máquinas, ele reivindica 1 ano de garantia. (Excluídos da garantia estão problemas devido a acidentes, uso indevido, aplicação incorreta, danos de armazenamento, negligência ou modificação do equipamento ou de seus componentes. Além disso, a peça de reposição facilmente quebrada não está incluída na garantia)

Instalação: Após a máquina chegar à sua fábrica, se você precisar, nosso técnico irá até o seu local para instalar e testar a máquina e também treinar seu trabalhador para operar a máquina (o tempo de treinamento depende do seu trabalhador). As despesas (passagem aérea, alimentação, hotel, taxa de viagem em seu país) devem ser por sua conta e você precisa pagar pelo técnico usd150 por dia. Você também pode ir até nossa fábrica para fazer treinamento.

Após o serviço: Se você tiver o problema na máquina, nosso técnico irá até o seu local para consertar a máquina o mais rápido possível. O custo deve estar na sua conta (como acima).
