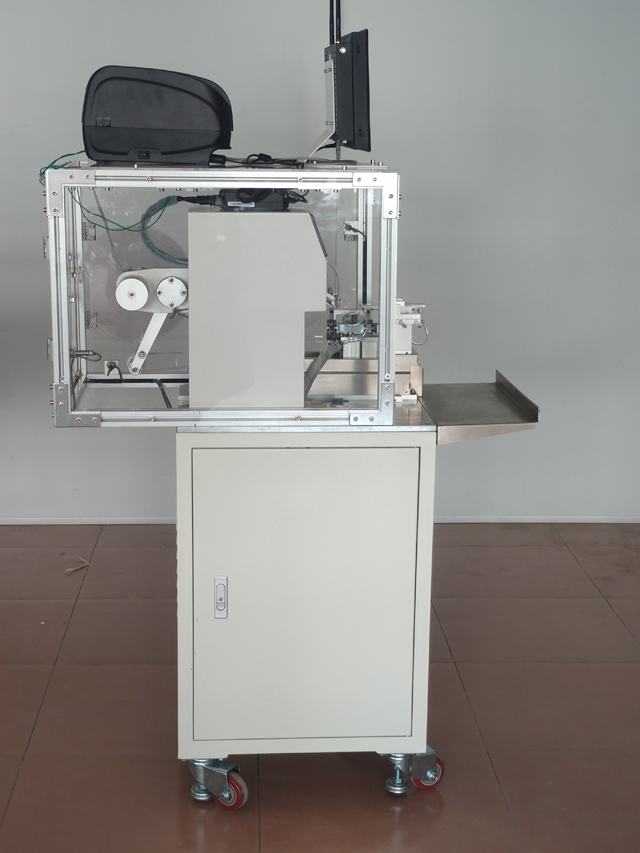

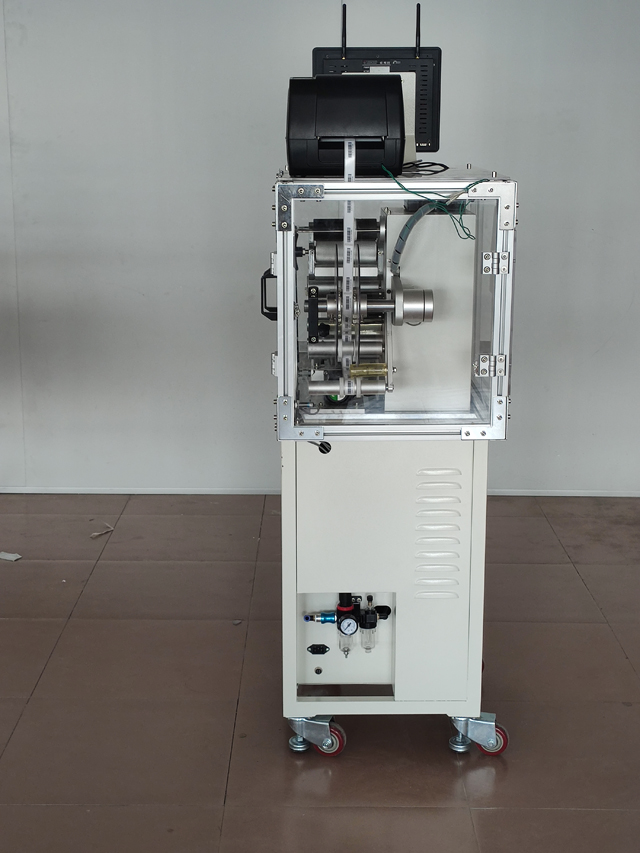

Máquina de impressão e aplicação de etiquetas dobráveis semiautomáticas para cabos e fios

Modelo: VK-T807
Precisão de rotulagem: ±0,2 mm;
Velocidade de etiquetagem: 1500-1800 peças/H
Tipo de diâmetro de fio pequeno: Velocidade 2000p Pcs/H
Tamanho do produto aplicável: Tipo básico: Diâmetro: 6~15mm
Tipo de diâmetro pequeno: 1~5mm
Tipo de diâmetro grande: mais de 15 mm precisam ser personalizados
Tamanho da etiqueta aplicável: Comprimento: 25~210 mm Produtos fora desta faixa precisam ser personalizados Largura: 10~65 mm
Tamanho total: 850*650*1300 Comprimento × Largura × Altura, a etiqueta longa aumentará a dimensão da largura
Fonte de alimentação adequada: 220v/50hz;
Peso total: 128 Kg.

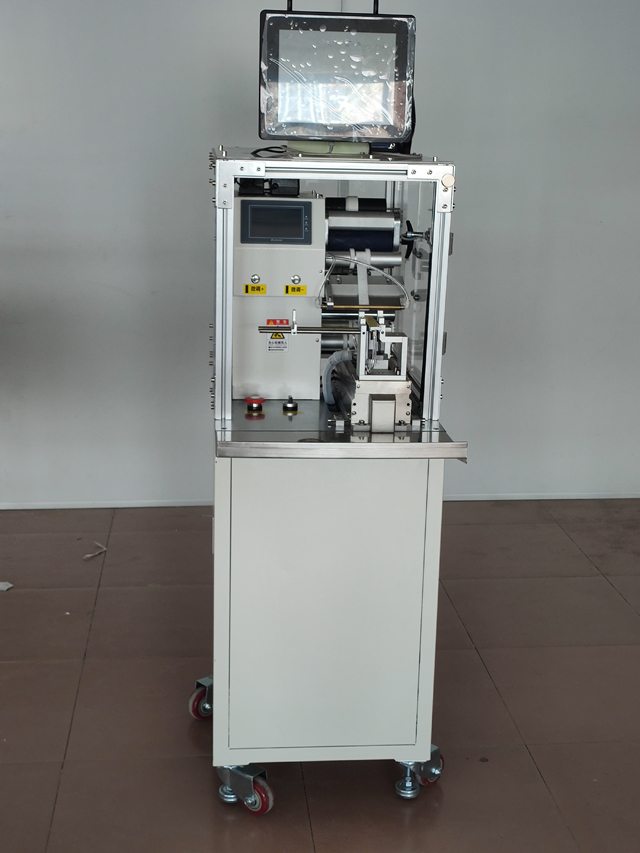

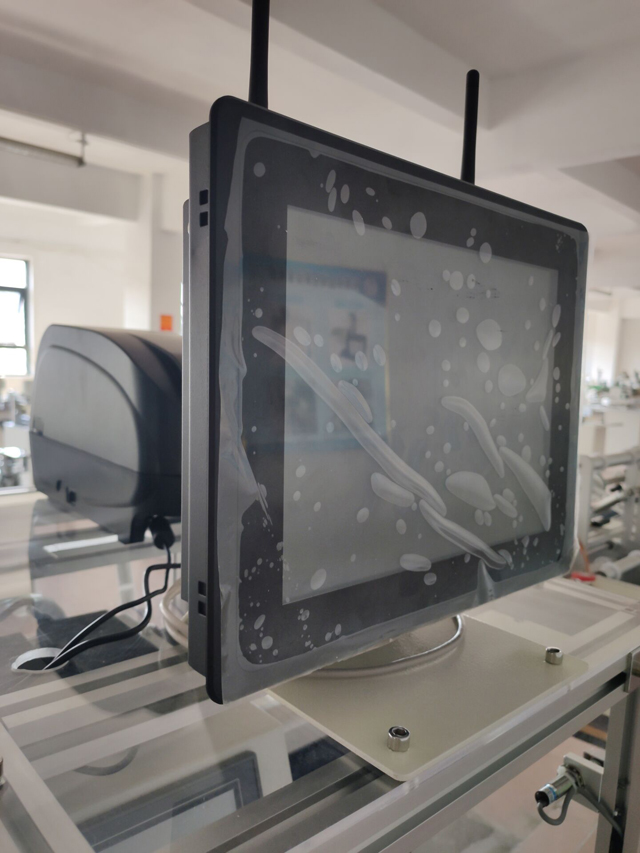

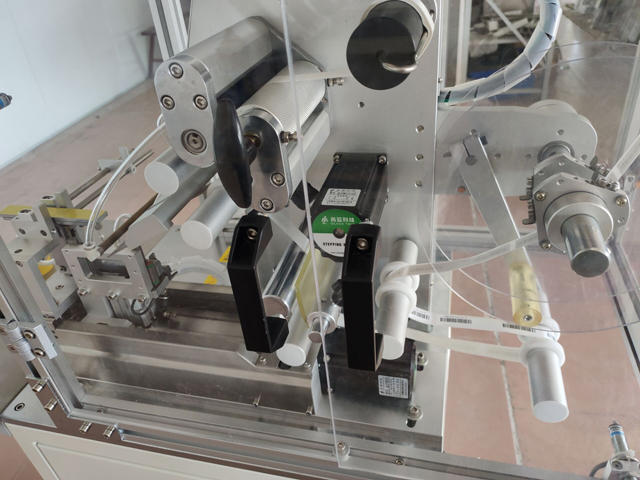

Codificador QR com parte de impressora em tempo real

Os parâmetros técnicos do modelo padrão, outros requisitos e funções especiais podem ser personalizados.

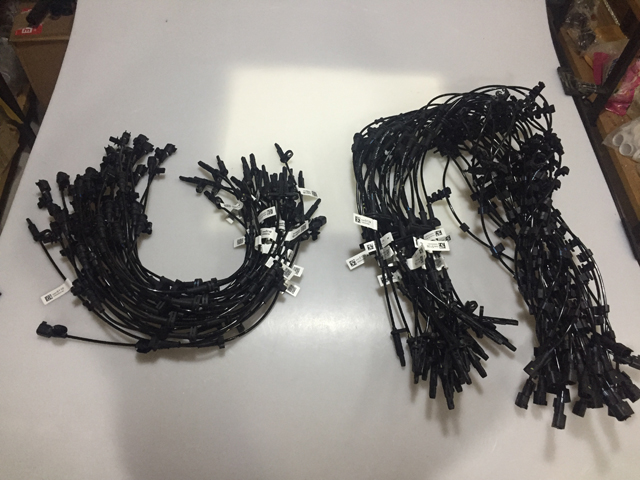

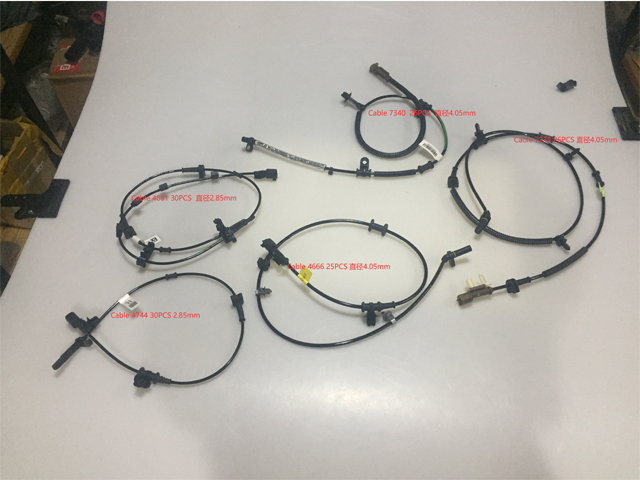

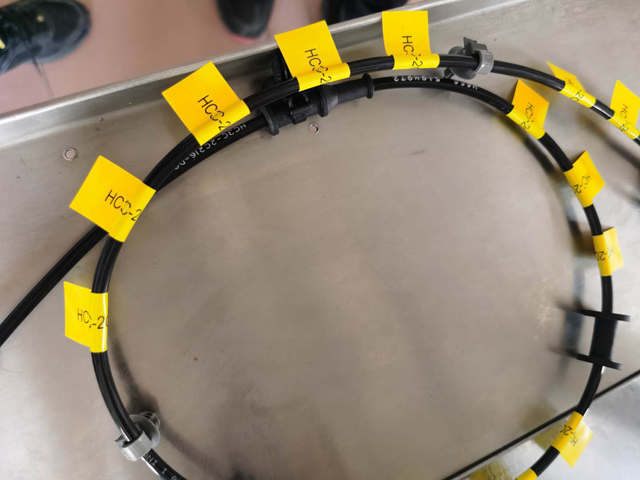

Aplicável para dobrar etiquetas em todos os tipos de fios e cabos, como linhas de energia, cabos periféricos de computador, cabos de sensores eletrônicos, cabos de fone de ouvido, linhas de energia, linhas de fibra óptica, linhas de cabo, cabos de tubulação, cabos USB, cabos de fax/impressoras, etc.

Aplicável a uma ampla variedade de tamanhos de produtos, fácil de ajustar e substituir diferentes produtos.

Processo de operação:

Princípio fundamental: O sensor detecta a passagem do produto, retorna o sinal para o sistema de controle de etiquetagem, o sinal é processado via processamento PLC, entregando a etiqueta na posição predefinida do produto no momento apropriado, quando o produto flui pelo mecanismo de cobertura, as etiquetas serão cobertas de forma sólida, a ação de etiquetagem é concluída.

Procedimento: Aplicar o produto -> Detecção do produto (automaticamente) -> Etiquetagem (automaticamente) -> Cobertura (automaticamente) -> coletar o produto etiquetado.

Características

Ampla gama de aplicações, adequada para diferentes especificações de produtos;

Utilização conveniente, amplo ajuste de alcance, etiquetagem em produtos de diferentes especificações.

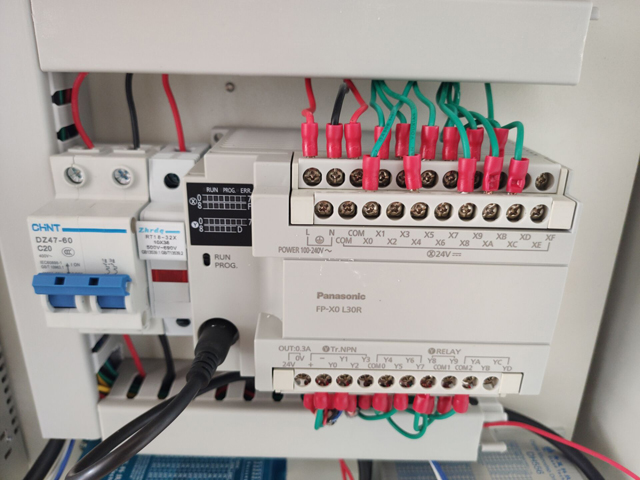

Alta estabilidade, sistema de controle eletrônico avançado composto por olho elétrico de etiqueta Panasonic PLC Alemanha, equipamento de suporte operação 7 × 24 horas;

Faixa de aplicação:

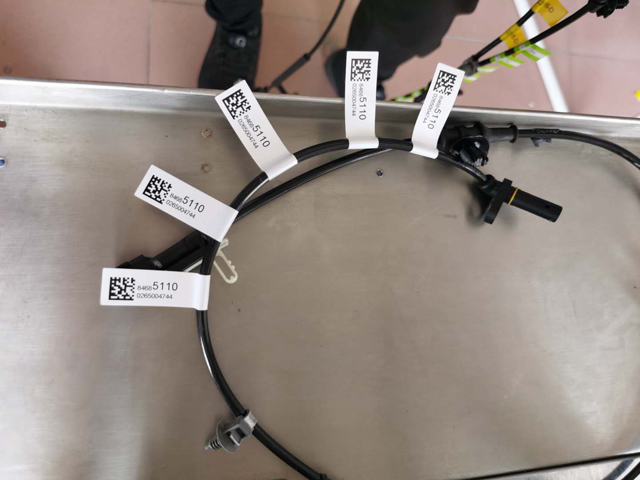

Etiqueta aplicável: etiqueta/filme autoadesivo, código de monitoramento eletrônico, código de barras e assim por diante.

Aplicação: fios e cabos, grande largura, múltiplas especificações, produtos de etiquetas dobráveis de alta precisão.

Indústria aplicável: amplamente utilizada em eletrônicos, fios, cabos e outras indústrias.

Aplicação: etiquetagem de fios, etiquetagem de periféricos de computador, cabos USB, etc.

O dispositivo de dobragem pode ser ajustado, a gama de produtos não incluídos pode ser personalizada de acordo com as amostras do cliente.

Como operar a máquina de etiquetagem?

Confirme a tensão da fonte de alimentação (AC220V), a pressão do ar de 4-6 kgf e se a fonte de alimentação externa deve ter aterramento confiável antes da operação.

Fonte de energia.

Não bloqueie o orifício de resfriamento do chassi.

Técnicos não profissionais proíbem terminantemente a abertura do chassi.

A faixa de operação de contato corporal é estritamente proibida quando o equipamento estiver em operação.

Quando o equipamento falhar, o interruptor de energia deve ser fechado primeiro e a manutenção eletrificada é estritamente proibida.

A máquina é usada para a operação de dobra e etiquetagem do chicote de fios e da haste redonda.

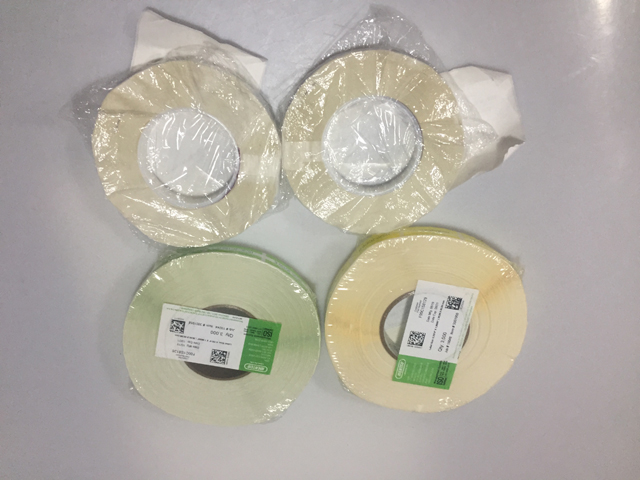

Parâmetros de etiqueta aplicáveis: o diâmetro interno 76mm do rolo de etiqueta e o diâmetro externo máx. 240mm; (outras especificações devem ser corrigidas). Material da etiqueta: pvc, pet, tecido, papel e assim por diante; especificação da etiqueta: de acordo com a máquina específica

Precisão de rotulagem: = 0,2 mm;

Capacidade: 1500 peças/h;

Tamanho externo: 630*740*1040 mm (c*l*a);

Peso da máquina: cerca de 86 kg;

Chicote de fios aplicável: de acordo com a máquina específica

Descrição da operação

Instalação:

Move o dispositivo para a posição de instalação necessária.

Pisei no freio universal da roda e consertei a roda universal para deixá-la suave.

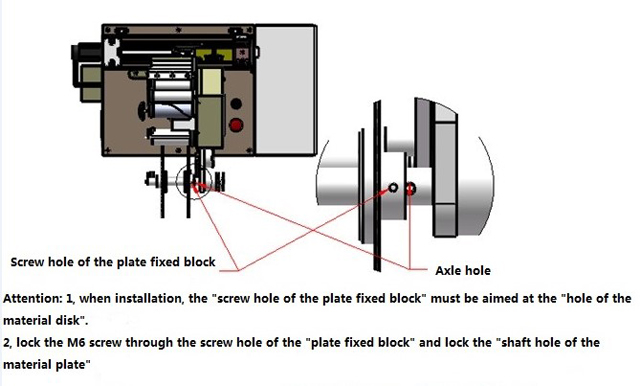

Placa defletora de etiquetas: durante a instalação, devemos fixar o "orifício do parafuso do bloco de fixação do disco" ao "orifício do eixo do material" e aparafusar o parafuso m6 através do orifício do parafuso do bloco de fixação do material e travá-lo no orifício do eixo da bandeja do material.

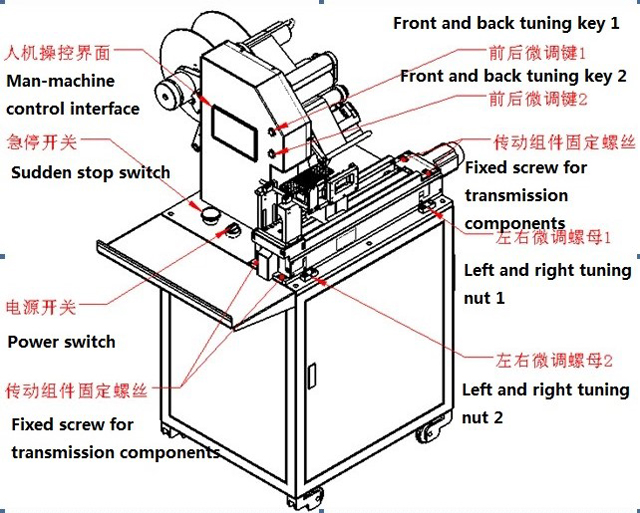

Aparência do equipamento, peças importantes e interface de controle homem-máquina

Partes importantes.

Imagem principal.

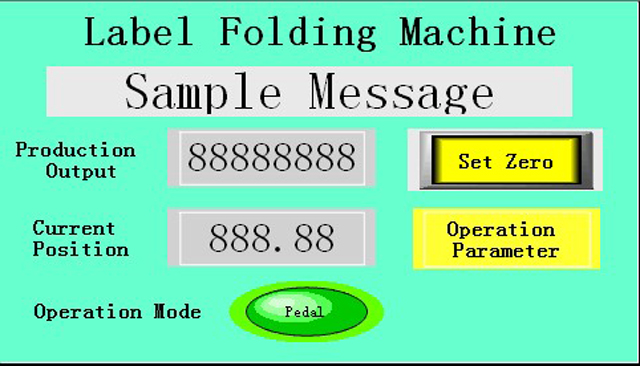

Saída: contagem de capacidade, pressione a tecla "saída zero" para zerar;

Posição atual: exibição da distância da posição em tempo real do modo deslizante do módulo de transmissão de etiquetas, a unidade mm;

O modo de operação é "automático" e "pisada" de dois tipos.

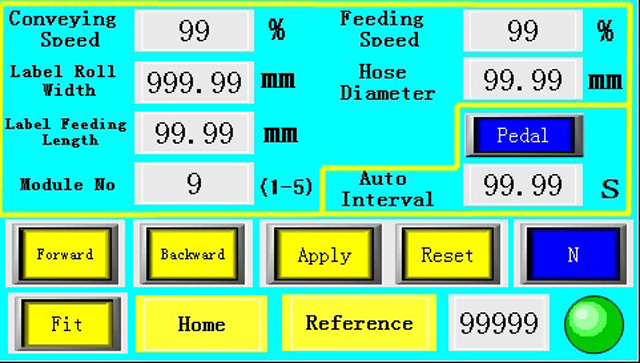

Parâmetros do usuário

Velocidade padrão da placa: a velocidade de operação da placa indicadora, ajustada de 0 a 100%.

Velocidade de marcação: refere-se à velocidade de retirada da etiqueta da placa decapadora, ajustada de 0 a 100%.

Largura do papel inferior: largura do papel de etiqueta, unidade mm.

Diâmetro do fio: entrada de diâmetro de fio único, fio plano ou entrada de vários fios diretamente para combater espessura dupla, mm.

Comprimento da marca: controle o comprimento da etiqueta a partir da placa decapadora, unidade mm.

Avançar: pressione a tecla "avançar", o módulo de acionamento da etiqueta deslizará para frente, esta função pode ajustar a distância da posição alvo.

Voltar: pressione a tecla "voltar", o módulo de acionamento da etiqueta deslizará de volta para trás, esta função pode depurar a distância da posição do ponto de etiquetagem.

Ajuste: pressione a tecla "ajuste", o cilindro de fixação da placa de ar reta e o módulo de colocação do chicote de fiação moverão os cilindros móveis superior e inferior. Esta função pode depurar a distância entre o chicote de fiação e a fixação da placa de vácuo.

Redefinir: zera o cabeçalho após pressionar o botão de reinicialização.

Eletricidade: após a substituição das diferentes especificações do papel base da etiqueta, pressione longamente as teclas elétricas para permitir que o sistema aprenda automaticamente as etiquetas e a penetração do papel inferior.

Método de operação:

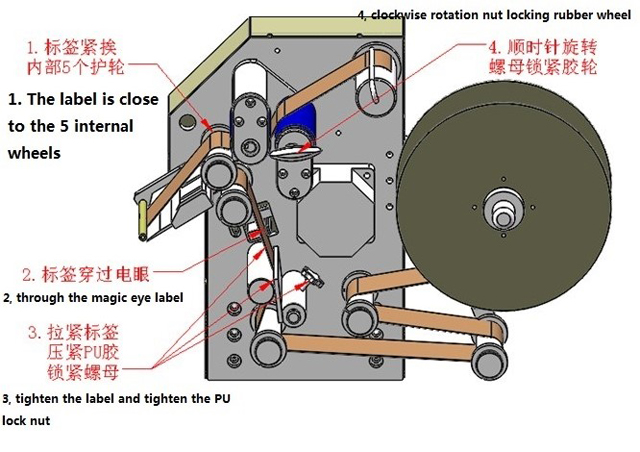

A etiqueta é instalada e instalada conforme abaixo no módulo decapador.

Gire o interruptor de energia no sentido horário e ligue a energia. Pressione a tecla stop e gire no sentido horário.

Máquina de comutação e ajuste

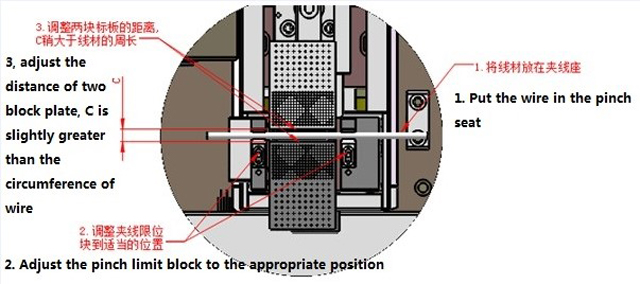

De acordo com o diâmetro do fio, o ajuste, o assento de conexão, a distância entre as placas, como a figura a seguir

Insira a largura do papel inferior na largura do papel inferior da Figura 3, e o diâmetro do fio é inserido no diâmetro do fio.

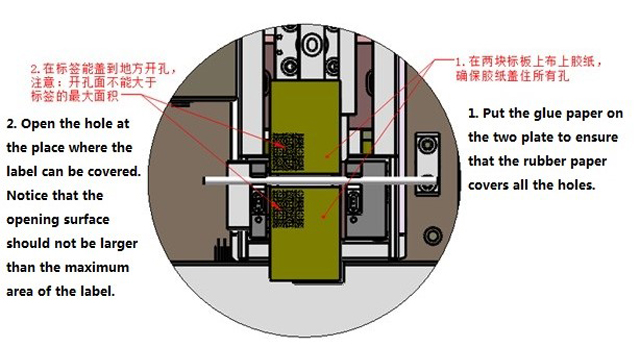

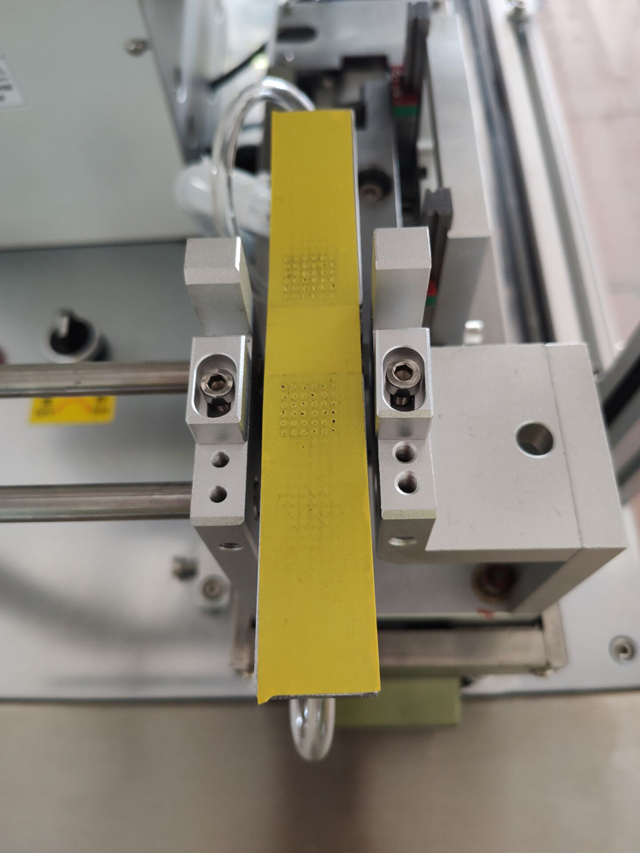

Fita adesiva e aberturas

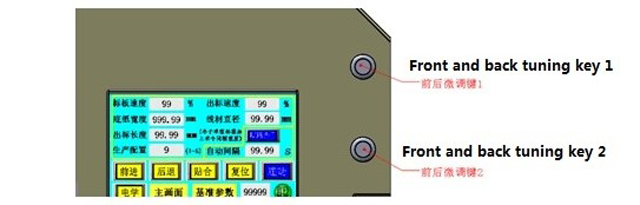

No processo de produção, se a etiqueta não estiver alinhada antes e depois da etiqueta, ela pode ser ajustada diretamente na coluna "largura do papel inferior". Também pode mover "tecla de tom frontal e traseira "1" tecla de micro sintonia frontal e traseira 2" ajuste, cada movimento para alterar 0,1 mm.

Máquina de ajuste de etiqueta esquerda e direita

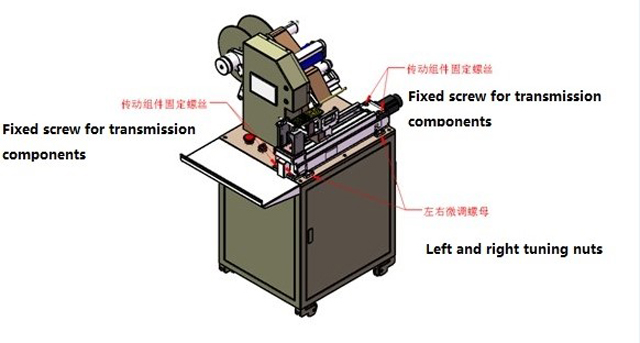

Se as etiquetas estiverem dobradas, se os lados esquerdo e direito não estiverem alinhados, os quatro componentes de transmissão devem ser soltos frouxamente, então as porcas de corte esquerda e direita devem ser ajustadas de acordo com a direção do desvio e o grau das etiquetas. Finalmente, os quatro componentes de transmissão devem ser travados.

Manutenção e Manutenção

Proíba rigorosamente a pressão, mantenha-se limpo o tempo todo.

Para lubrificar a máquina a tempo. A posição ativa da placa padrão é adicionada uma vez por mês. Se houver um copo separador de verificação de tempo de óleo lubrificante, se não, suplemento oportuno.

Três meses para verificar o desgaste da correia sincronizadora nas várias partes da máquina
