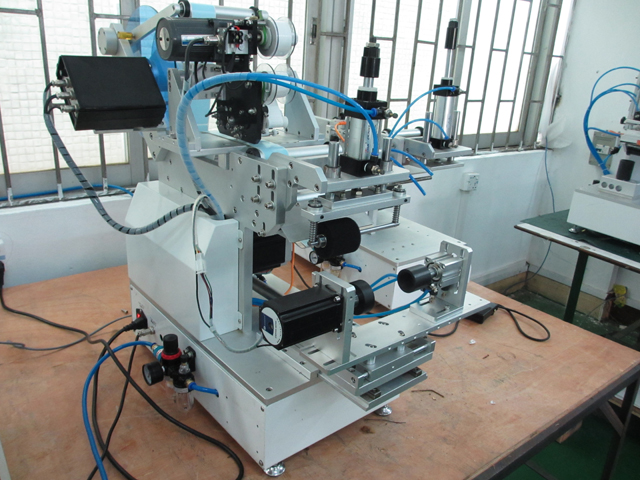

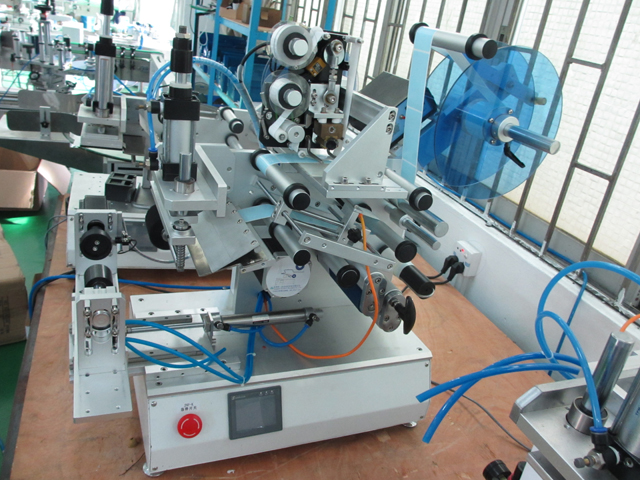

Máquina pneumática de rotulagem de garrafas redondas quadradas planas com codificador

• Aplicar comprimento da etiqueta: 10 mm~150 mm
• Aplique a largura da etiqueta: 10 mm ~ 150 mm
• Aplicar rolo de papel diâmetro interno: 40 mm ou 76 mm
• Diâmetro externo do rolo de papel: φ≤250 mm
• Temperatura interna: -10° c ~40° c
• Umidade interna: 35~85﹪
• Fonte de alimentação: 220V,50HZ
• Dimensão total: 550*550*650 (C*L*A)
• Peso: 78 kg

Instruções de operação do equipamento na máquina de rotulagem rolante:

Modelo do dispositivo: VK-T805

Nome: Máquina etiquetadora semiautomática de garrafas planas e redondas

Circunstâncias para operar a máquina de rotulagem rolante

1. O uso deste dispositivo é estritamente proibido nos seguintes ambientes,

2. Certifique-se de que a tomada elétrica e a interface da fonte de alimentação estejam em contato próximo, caso contrário, contatos soltos podem resultar em risco de incêndio.

3. Não coloque objetos pesados sobre o cabo de alimentação. Um cabo de alimentação danificado pode causar choque elétrico ou risco de incêndio.

4. Antes de limpar ou aplicar óleo antiferrugem, certifique-se de desconectar o cabo de alimentação do aparelho, caso contrário, há risco de incêndio e danos ao equipamento.

5. Não utilize tomadas elétricas soltas ou danificadas, pois há riscos de choque elétrico e incêndio.

6. Utilize o aterramento correto, o uso de uma tomada não aterrada corretamente causará risco de choque elétrico e danos ao equipamento.

7. Não molhe as mãos ao tocar na tomada, ou há risco de choque elétrico.

8. Quando o dispositivo móvel estiver conectado, certifique-se de desconectar o cabo de alimentação da fonte de alimentação, caso contrário, há risco de incêndios e danos ao equipamento.

9. Usando o padrão correto de voltagem/corrente, o trabalho sem voltagens/correntes apropriadas levará ao risco de choque elétrico, incêndio ou danos ao seu equipamento.

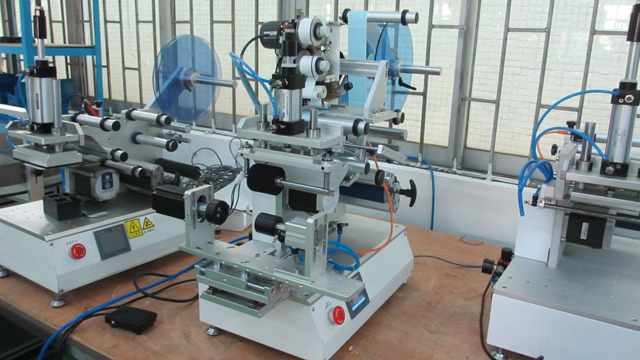

Máquina de etiquetagem VK-T805

Introdução à máquina de etiquetagem

A máquina de etiquetagem é uma etiqueta automaticamente afixada na superfície do produto, o nome curto de um dispositivo de automação, pode substituir a etiquetagem manual, melhorar a eficiência e a qualidade da produção. De acordo com o grau de automação, pode ser dividida em máquinas de etiquetagem manual, máquina de etiquetagem semiautomática e máquinas de etiquetagem automática; de acordo com o formato do produto, pode ser dividida em máquina de etiquetagem de garrafas redondas, máquina de etiquetagem parcial e máquina de etiquetagem de garrafas com formato especial; de acordo com a etiquetagem e o posicionamento do produto, pode ser dividida em máquinas de etiquetagem verticais e horizontais.

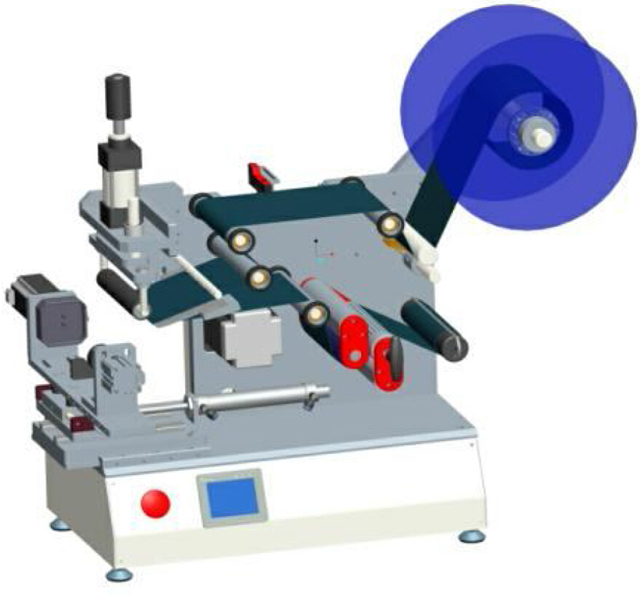

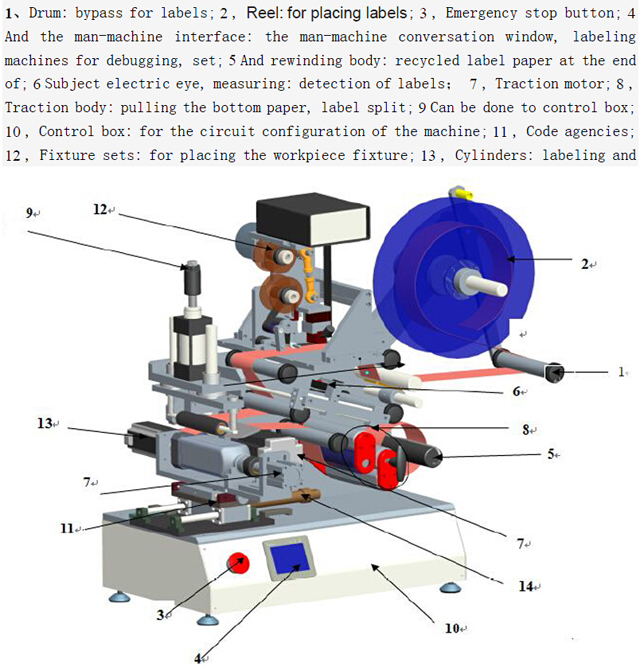

Explicação do desenho no modelo VK-T805:

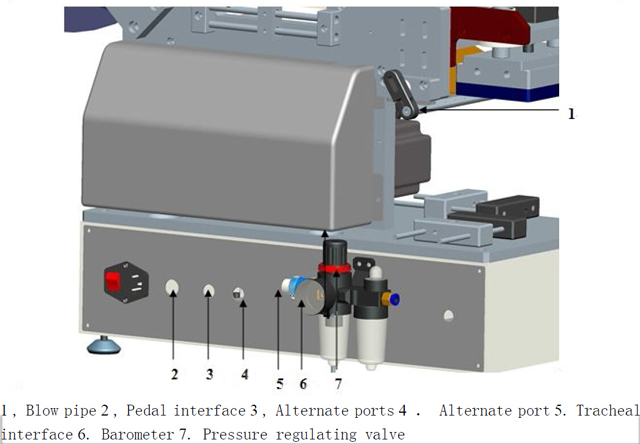

Parte traseira da máquina

Parâmetros técnicos:

1. Aplicar comprimento da etiqueta: 10 mm~150 mm

2. Aplique a largura da etiqueta: 10 mm ~ 150 mm

3. Aplique o diâmetro interno do rolo de papel: 40 mm ou 76 mm

4. Diâmetro externo do rolo de papel: φ≤250 mm

5. Temperatura interna: -10° c ~40° c

6. Umidade interna: 35~85﹪

7. Fonte de alimentação: 220V, 50HZ

8. Dimensão geral: 550*550*650 (C*L*A)

9. Peso: 78 kg

O escopo de

1. Amplamente utilizado nas indústrias alimentícia, farmacêutica, cosmética, cosmética, eletrônica e outras.

2. Para produtos semiacabados ou produtos acabados em impressão e etiquetagem semiautomática de superfície de arco parcial.

3. Pode rotular garrafas planas, redondas, ovais ou de outros formatos. Veja as imagens de amostra abaixo:

Teoria da rotulagem

1. Sistema de transmissão: motor acionado por sistema de transmissão por correia dentada e instituições receptoras, fornecem o ímpeto para a divisão da etiqueta, conseguindo assim a remoção e reciclagem do papel no final da etiqueta.

2. Sistema de controle: esta máquina usa controles combinados elétricos e a gás, olhos elétricos (sensores) e pedal que passam o sinal recebido para o CLP no processador central de acordo com o programa definido para processamento, realizando assim funções de remoção, sucção, edição de etiquetas e contagem.

Processos operacionais

Ligue o rótulo de instalação corrigido com ajuste de etiqueta de olho elétrico ajustável

Ligar/Desligar

Ligar:

1. Ao redor da máquina e limpa, verifique se há fenômenos soltos.

2. Identifique e conecte o cabo de alimentação na parte traseira do soquete de alimentação e o interruptor ao lado do soquete de alimentação está aberto.

3. Conecte a outra extremidade do cabo de alimentação à tomada CA, usando uma voltagem de 220 V, 50 Hz.

4. Interruptor de parada de emergência painel principal para abrir

5. Acesso de gás de alta pressão ao furo (e confirme se o interruptor está aberto)

Desligar:

1. No caso de uso normal, você pode conectar o cabo de alimentação na tomada CA ou pressionar diretamente o interruptor de parada de emergência.

Atenção!!!

2. Não conecte o cabo de alimentação ou a fonte de alimentação nas mãos quando estiverem molhadas, pois isso causará choque elétrico.

3. Não coloque objetos pesados sobre o cabo de alimentação.

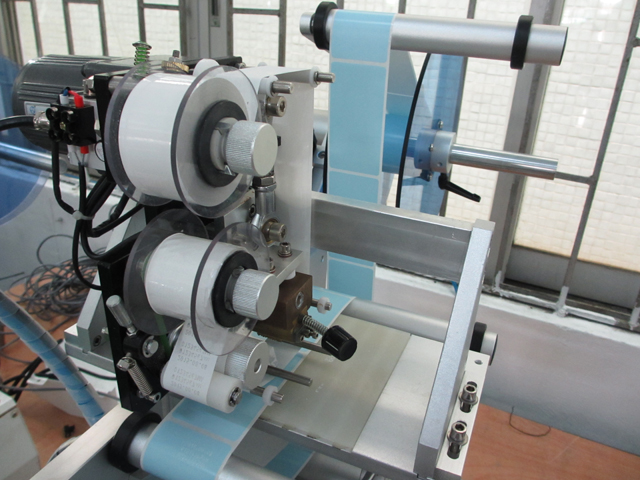

Verifique os ajustes

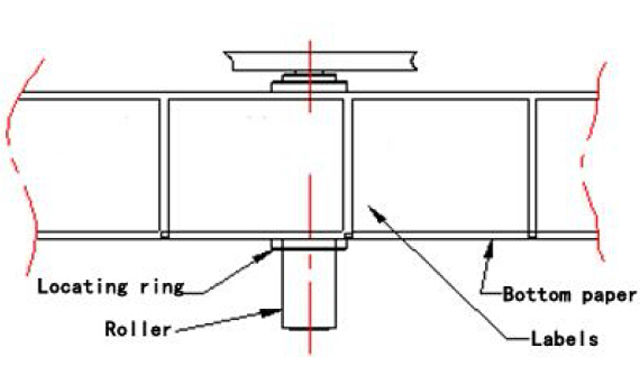

1. Os rótulos "1" ao redor, dependendo do rótulo naquele lado do volume, no volume dentro das superfícies seguem o método de desvio do diagrama.

2. Corpo de fixação "2", em volta da bóia, primeiro solte e depois pressione novamente.

3. Com observação a olho nu, observe na etiqueta após "5" na placa de descascamento, a etiqueta sendo dividida para ficar na posição de frações efetivas da altura de sucção, mostrada na figura anterior. Se não estiver correto, a etiqueta precisa de um ajuste aproximado.

4. No serviço "3" e "4" entre as etiquetas para detectar o olho elétrico, ao redor do comprimento com a etiqueta deve ser testado quando o orifício da ranhura do olho mágico para testar o olho elétrico pode detectar alterações entre a etiqueta e a etiqueta, olho elétrico para mais conjuntos, consulte a seção "configurações do olho elétrico".

5. Após o término do corpo de tração "6", devemos seguir rigorosamente o formato "S" ao redor da lei e a alça "T" para marcar firmemente o status, caso contrário, isso causaria uma oferta não permitida ou a incapacidade de puxar a extremidade da correia.

6. "7" para corpo de enrolamento, eixo e clipes redondos de aço preto para atividades, a extremidade do grampo de clipe de papel.

Corrigido

1. Após a conclusão do acima, no painel "automático / Manual" botão para status "manualmente", certifique-se de que a energia esteja conectada e ligada e, em seguida, pressione o interruptor "jog", tração puxando o papel inferior cerca de 0,5 metros, é projetado para dar o papel inferior livre e correto.

2. Quando o papel inferior for corrigido automaticamente, ajustaremos todos os rolos no círculo limite, referência mostrada no diagrama anterior, movendo o círculo limite em ambos os lados do papel.

Mova o olho elétrico

1. Na superfície, pressione o botão "Automático/Manual" para "manual", depois pressione o botão "jog", desta vez com a observação a olho nu da placa de descascamento, para que as etiquetas saiam dos painéis de tiras de 0 a 1 mm.

2. Em seguida, mova o olho elétrico de teste de etiqueta, coloque entre essas etiquetas e etiquetas a ponta do papel, preste atenção às luzes do olho elétrico de teste, quando os olhos elétricos de detecção se movem da etiqueta ou da ponta das etiquetas de papel, as luzes alternarão entre acesas e apagadas.

Dimensões no diagrama acima, certifique-se de que a cabeça de sucção esteja a uma distância de 0,5 a 1 mm dos painéis da tira, você pode afrouxar os parafusos para ajustar a

Para que você possa garantir uma transição suave para a cabeça de sucção da posição da etiqueta. (Normalmente, esta posição foi bem ajustada)

Atenção!!!

1. Confirme a reinicialização do cinto de pressão e dos dispositivos de travamento, caso contrário, isso levará a um lance incorreto.

2. Verifica se o teste do olho elétrico está correto, caso contrário, causaria etiqueta contínua.

3. Inspecione o sistema de acionamento para fixação, caso contrário, o papel inferior não será puxado.

Conjunto olho mágico

Marca olho elétrico (aqui são apenas para fins ilustrativos e não significa que os clientes compraram a configuração do modelo)

Esquerda para a Alemanha Dr easy logging GS-63 Olho elétrico, direita para a Itália pedicle SR21-IR Olho elétrico. Eles geralmente usam para detectar rótulos. Aqui estão seus métodos de ajuste

1, Dr easy logging GS-63 Ajustes elétricos dos olhos:

Justificativa: para identificar as lacunas entre as etiquetas dependendo da espessura. (Por meio da luz penetra onde não há etiqueta e sem penetração há etiquetas para identificar) aplica-se a uma certa espessura de etiquetas de papel ou outras etiquetas

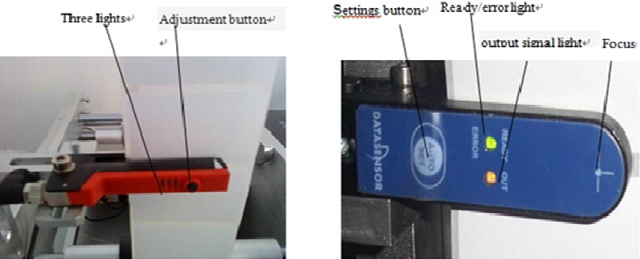

Instruções do botão: Luzes verdes: luz de energia

Luz amarela: para identificar as luzes de status (luz amarela acesa, há saída de sinal)

Botão de ajuste: ajustado para detecção de etiquetas com configurações diferentes

Primeiro de tudo, as etiquetas através do olho mágico como o diagrama a seguir: Se você puxar as etiquetas, as luzes amarelas em uma lacuna entre as etiquetas e a etiqueta estão acesas, há uma etiqueta desligada, você não pode redefinir, você pode usar diretamente. Quando a luz amarela estiver sólida ou for frequentemente confirmada pelo caso, você precisa redefinir o olho elétrico. Defina da seguinte forma: primeiro, as etiquetas mostradas através do olho mágico da calha em forma de U, há etiquetas colocadas no olho elétrico dentro do slot, pressione e segure o botão de ajuste por 3 segundos, você pode ver o olho elétrico piscando luzes amarelas, em seguida, solte o botão, onde não há nenhuma etiqueta (apenas a etiqueta no final do papel) colocada no slot do olho mágico, pressione e segure o botão de ajuste por 8 segundos e, em seguida, solte o botão neste ponto, a configuração está concluída. Os olhos elétricos da etiqueta puxam um tanque, você pode ver que há etiquetas luzes amarelas desligadas, escritórios de lacuna na etiqueta com a etiqueta, as luzes amarelas estão acesas.

Pedículo Itália SR21-IR Ajustes elétricos dos olhos:

Pertencente ao olho elétrico Groove, através da quantidade de luz que penetra a força da discriminação não tem rótulos, aplique material de papel e material de rótulo no final de um rótulo diferente.

Princípio de detecção, o olho elétrico Groove dispara feixes de luz laterais, para receber do outro lado, quando os rótulos intermediários, recebem a quantidade de mudança de luz, ao definir limites, não há rótulos para identificar.

Método de configuração

1) Quando "pronto" Quando as luzes, o olho elétrico foca a etiqueta no meio, puxe as etiquetas para frente e para trás, como alterações no sinal de saída, o olho elétrico está em condições de funcionamento, pode ser usado diretamente.

2) Pressione rapidamente o botão de configuração automática, luzes verde e amarela, sinal médio elétrico atraente, etiquetas não removíveis neste momento, até que a luz verde pisque rapidamente.

3) Quando a luz verde piscar quando a mídia estiver em segundo lugar para o local de foco do olho mágico.

4) Pressione rapidamente "AUTO SET". A luz verde está apagada. Olho elétrico capturando o segundo tipo de sinais de mídia, etiquetas não removíveis neste momento até que a luz verde permaneça acesa.

5) Mova os rótulos, em duas decomposições de mídia local, o sinal de saída é aceso, o olho mágico é definido.

6) "PRONTO" Sólido, olho mágico para usar um objeto você pode alternar entre duas mídias.

Ajustar a posição da etiqueta

1. Primeiro recipiente na figura "C", e então tente colar, locais de postos de observação e passe o ajuste "A" e "B" Atividades do bloco Escritório, sintonizado no local apropriado.

2. Após o ajuste adequado, os parafusos do assento de atividade precisam ser fixados para não se soltarem.

3. D Olho elétrico de teste integrado, usado para testar produtos gratuitamente. Através da caixa de volta no pedal / Status de inicialização do objeto medido para ajustar a máquina de etiquetagem.

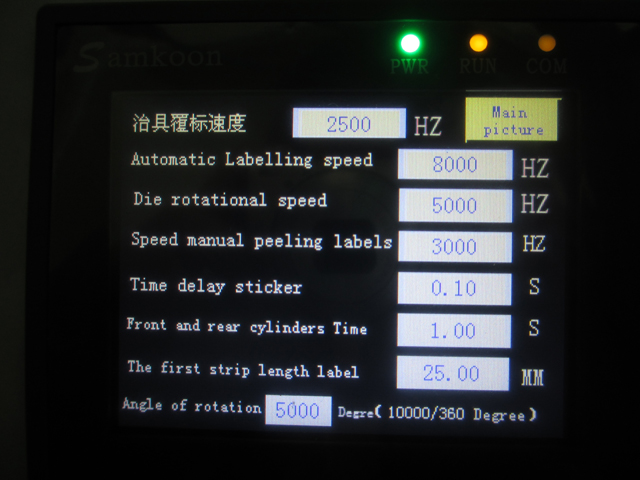

Operação manual

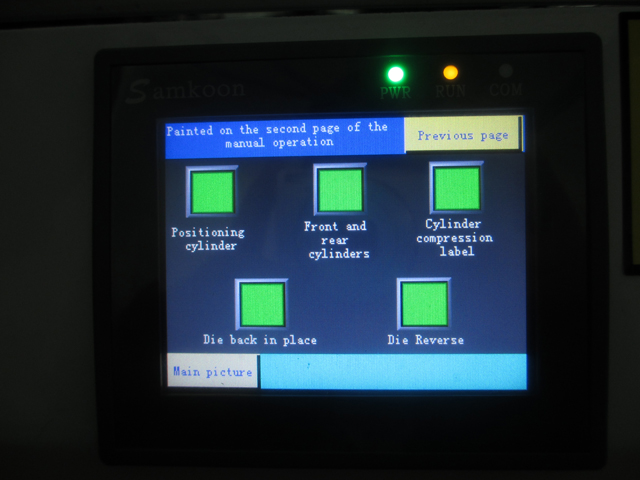

1. Primeiro, você precisa selecionar "Alternar manual/automático" no manual e, em seguida, combiná-lo com "Alternar" para usar.

2. Operação manual usada para uso durante a depuração, para rótulos corretos

Ações automatizadas

1. Primeiro, você precisa que o "interruptor Manual/Automático" esteja no estado automático e, em seguida, combinado com os "pedais".

2. Ações automatizadas usadas para depuração, incluindo marcadas e rotuladas.

Medição de ajustes elétricos dos olhos:

1. O olho elétrico da série FX-301 está conectado corretamente:

O olho mágico deve garantir que a instalação correta da medição possa ser usada, o método de conexão para conectar conforme mostrado na figura a seguir, "dentro" da linha preta contínua "fora" até mesmo a linha prateada.

2. Princípio de detecção do olho elétrico:

Olhos elétricos de acordo com a quantidade de reflexão de luz para discernir objetos. Olho elétrico emite objetos de luz, o objeto refletirá uma certa quantidade de luz de volta aos olhos, quando um objeto reflete a quantidade de luz que atinge o valor definido, o sinal do olho elétrico muda, ele sinaliza para o sistema de controle.

3. Mudar estado:

Botão "Modo/cancelar", a luz verde em "executar", "ensinar", "ADJ", "L/D", "TIMER", "PRO" alterna entre vários documentos, indicando os diferentes status de trabalho.

• "Executar" representa o Estado administrado;
• Status de ensino "Ensinar";
• "ADJ" para ajustar o status;
• "L/D" para status do sinal de elevação;
• Pressione o botão "PUSH" para baixo para confirmar, alterne da esquerda para a direita para a função de ajuste fino.

4. Conjunto de olhos mágicos:

4.1 Na premissa de que não há nenhum produto na estação de trabalho, abra o amplificador de olho elétrico com tampa transparente, pressione a tecla "mode/cancel", transferido para o documento "teach", a caixa digital exibe um valor, este valor será um sinal vazio, estabilidade numérica, de acordo com "PUSH" para confirmar.

4.2 Em seguida, coloque o produto na estação de etiquetagem, feche a posição esquerda, observando as localizações, ajustando a localização da barra de posição para alcançar a posição da etiqueta no produto.

4.3 Posição da etiqueta quando ajustada. Pode ver a caixa digital que exibe um valor numérico, este valor é quando um produto é detectado sinais, como "1900", estabilizado, clique em "PUSH" para confirmar. Quando concluído, a caixa de exibição digital mostra dicas BOAS. (Você pode pressionar "mode/cancel" para retornar ao "run" pode ser uma execução)

4.4 Transferido para o documento "ADJ", exibe a caixa de exibição numérica = sinal em branco (heartbeat - sinal em branco)/2, os valores padrão do sistema para limite, o valor do sinal é maior que o valor crítico, ele assume o padrão para o objeto, é menor que o valor crítico, o padrão é nenhum objeto. Sinal de feedback para PLC, emita as diretivas apropriadas. Os limites podem ser ajustados por meio da alternância esquerda-direita "PUSH" nas teclas esquerda e direita, aumente ou diminua o valor, altere o limite. (Normalmente não requer ajuste) então pressione "PUSH" para confirmar.

4.5 Tecla "Mode/Cancel" de volta para "run" o estado de execução. (Após a conclusão da configuração para qualquer retorno ao status de execução "run")

4.6 Feche a tampa transparente e coloque uma ponta.

4.7 Quando o produto é colocado na estação de etiquetagem, o olho elétrico no sinal de medição é detectado, o feedback é enviado ao PLC, o PLC emite uma diretiva, a máquina de etiquetagem inicia seu trabalho com peças relacionadas.

Os componentes de controle eletrônico

Sistema de controle

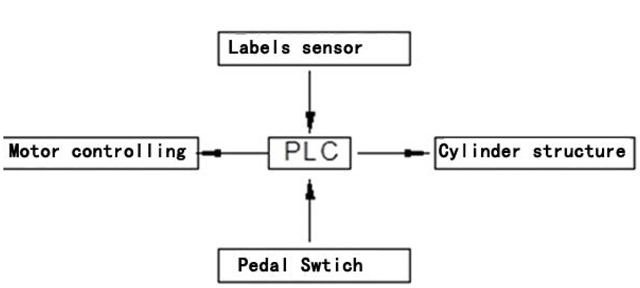

Princípio: A máquina de etiquetagem é baseada em PLC, que recebe sinais e controla o sistema. Conforme mostrado na figura acima, quando o "pedal" é acionado, o pedal inicia o sinal para enviar ao PLC, e o PLC o processa de acordo com o programa definido e, em seguida, inicia o "sistema de controle do motor" para realizar o processo de remoção e alimentação da etiqueta. Ao mesmo tempo, o "sensor de posição da etiqueta" (também chamado de olho elétrico de medição da etiqueta) sempre prestará atenção à distância que a etiqueta percorre. Quando ele entra em uma distância para atualizar a etiqueta, o "sensor de posição da etiqueta" envia imediatamente um sinal ao PLC. Da mesma forma, o PLC o processa de acordo com o programa definido e o "sistema de controle do motor" envia um sinal de parada e inicia a máquina de sucção de etiquetas e o sistema de etiquetagem para concluir a remoção e colagem da etiqueta.

Falhas comuns e excluídas

Posição de rotulagem instável

1. O equipamento de pressão pode não estar bem apertado, resultando em marcas soltas e o teste do olho elétrico pode ser impreciso.

2. O corpo de tração está escorregando ou não está bem apertado, resultando em alisamento do papel inferior.

3. Forma ou posicionamento para colar.

Remover

1. Dispositivos de correia de pressão muito apertados, causando redução de pressão.

2. Na operação automática é marcado com sem desvio retificando e retifica de volta para.

A qualidade da etiquetagem não é boa, há bolhas ou vincos

1. A etiqueta pode ser muito fina, a lei de sucção não se aplica a etiquetas transparentes finas e macias

O equipamento não tem reação

1. Confirme se as linhas de energia estão sem problemas.

2. Confirme se a saída de transmissão próxima aos fusíveis está intacta, como queimada, substitua-a

3. Pode soltar a fiação interna da caixa, consertar profissionais

Etiqueta de papel no final da fratura regular

1. Dispositivos de correia de pressão muito apertados, causando redução de pressão.

2. Pode rotular o final do papel de má qualidade ou profundamente nos dentes

Falha ou mau funcionamento do cabeçote de sucção, comportamento fora do rótulo ocorre

1. O orifício da cabeça de sucção está obstruído, causando sucção insuficiente (garantia de pressão em 0,7 Mpa acima)

2. A direção de sopro do tubo de sopro está incorreta, pode ser ajustada movendo e girando a direção

3. Onde não houver tampas de etiquetas, com selo adesivo transparente, reduza a perda de sucção

Etiquetas contínuas

Olho elétrico não está bem ajustado, redefinindo o olho elétrico

Coleta de materiais de papel reciclado no final de solto

Geralmente o envelhecimento fica atrás da correia de transmissão, substitua por uma nova.

Fabricação de etiquetas

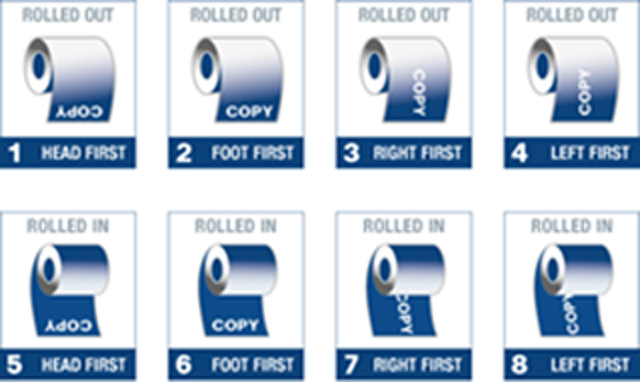

1. Ao produzir etiquetas, observe a direção ao redor da bóia.

2. Certifique-se de que o olho mágico detecte furos de materiais estranhos, perfurando o papel à noite, caso contrário, o olho mágico não será reconhecido, causando etiquetas duplicadas.

3. Certifique-se de que a etiqueta e o papel inferior estejam suavemente abertos.

Manutenção de rotina

1. Sob uso normal, o equipamento pode ser verificado regularmente.

2. Equipamentos para controle de poeira e tratamento antiferrugem de forma regular.

3. Não utilize por muito tempo, desconecte a energia desejada e faça a manutenção.

Anexo

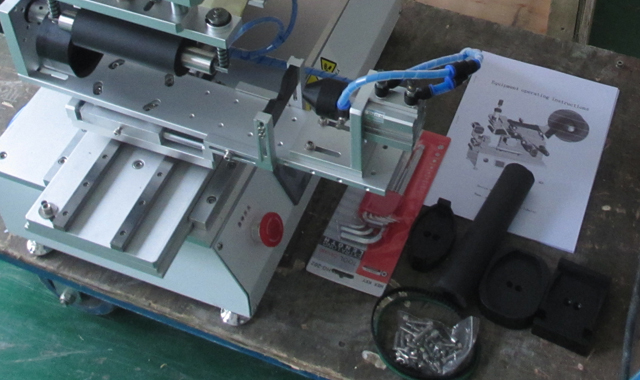

Este padrão de etiquetagem de acessórios: instruções de operação, chaves sextavadas, chave de fenda de ajuste de olhal elétrico.

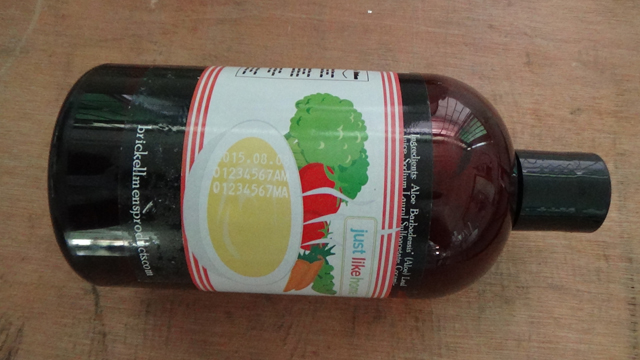

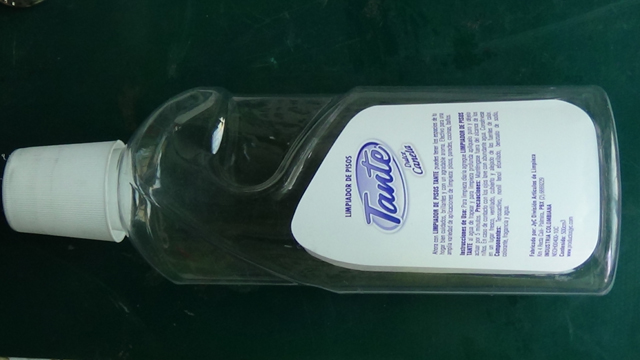

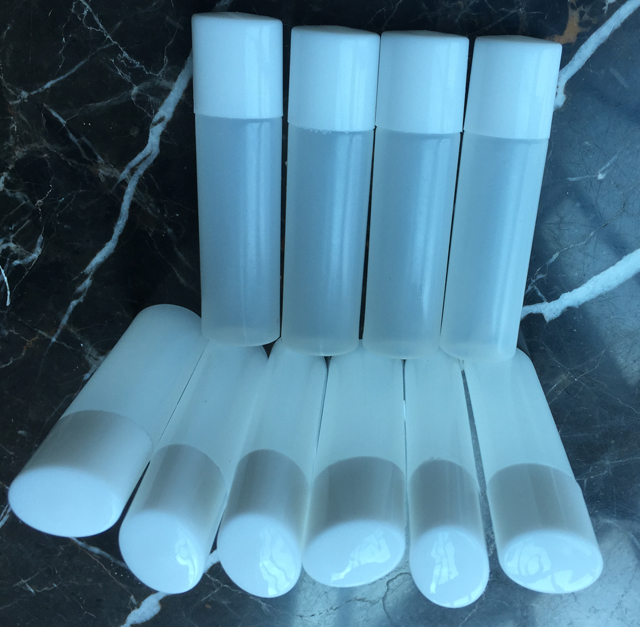

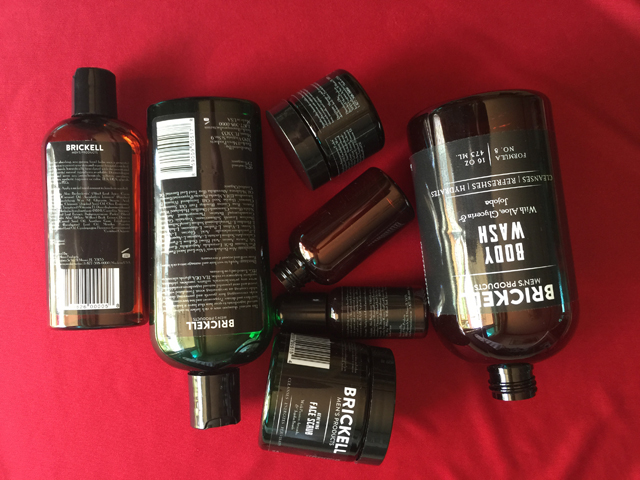

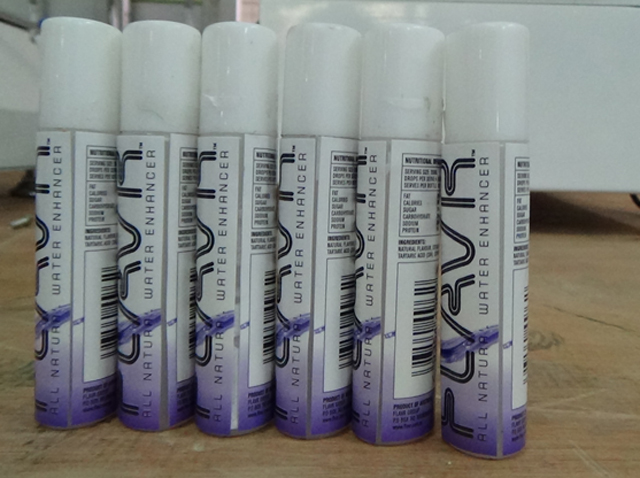

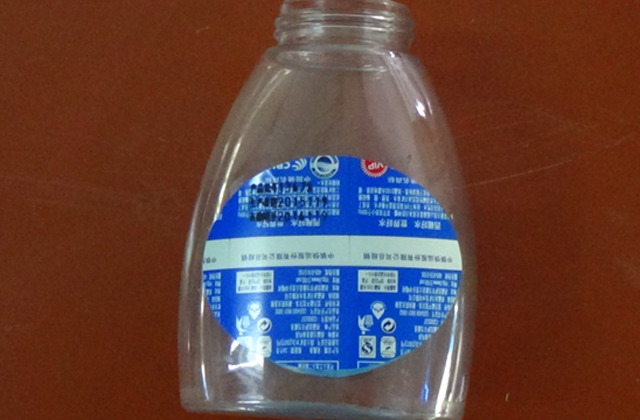

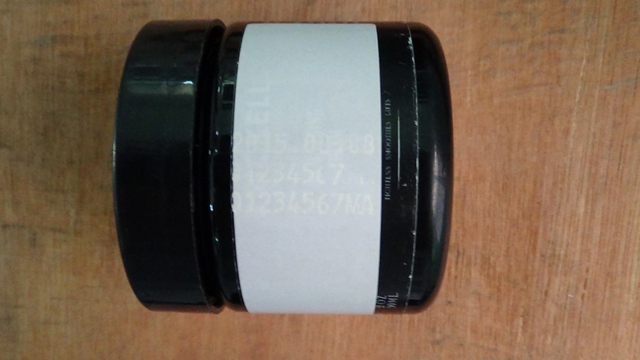

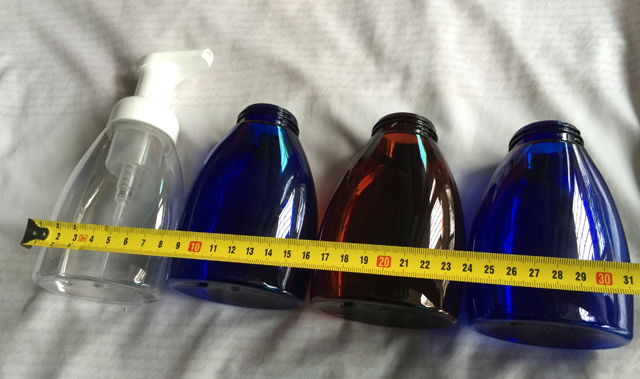

Amostras de rotulagem para diferentes formatos de garrafas:
