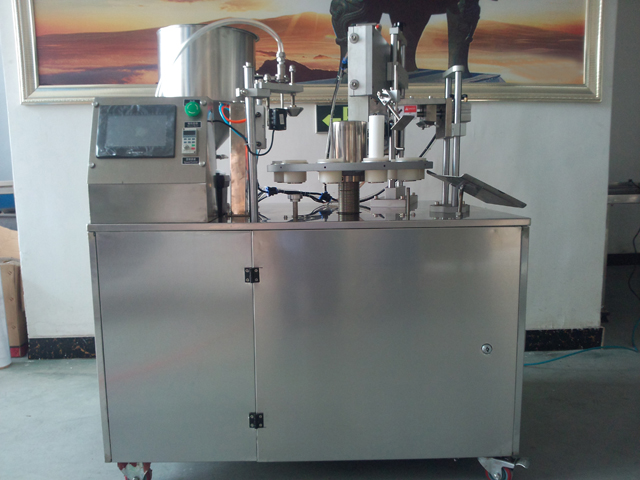

Máquina de selagem por ultrassom para enchimento de tubos cosméticos farmacêuticos

• Modelo: VK-TFS-006U
• Voltagem: 220v/50Hz/60Hz
• Produtividade: 20-30 peças/min
• Dimensão: 1090x1250x1680mm (C*L*A)
• Peso: 270 kg
• Volume de enchimento: 10-300ml
• Diâmetro do tubo: 10–60 mm
• Potência: 2,0 kW -3,3 kW
• Precisão: ±1%
• Material: Aço inoxidável 304
• Controle: Sistema de controle PLC

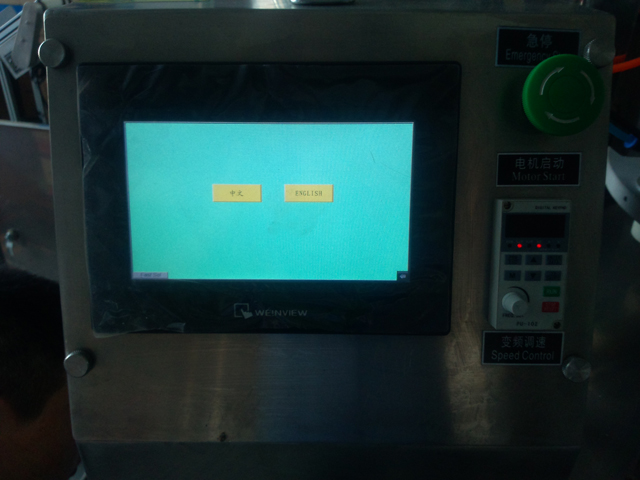

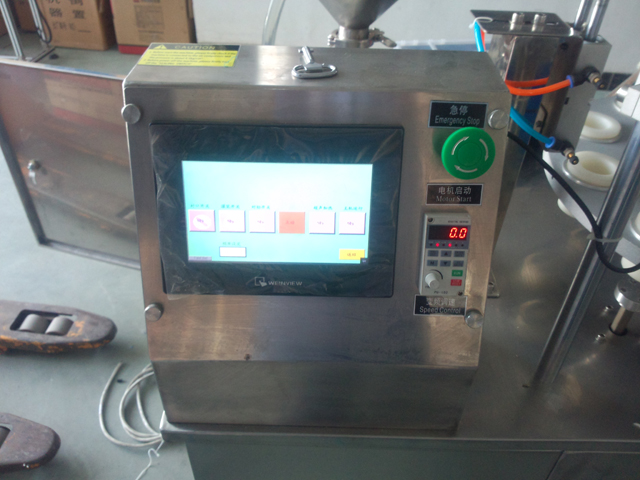

• Exibição: Tela sensível ao toque
• Altura do tubo: 2-200(mm)

Ver vídeo

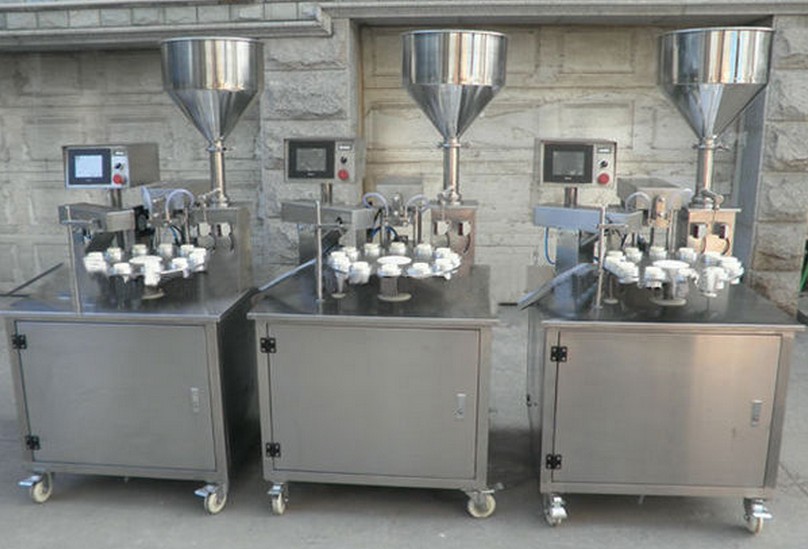

A máquina de enchimento e selagem semiautomática é especialmente projetada para produtos que têm uma pequena quantidade e um diâmetro de tubo especial. A máquina tem a virtude da máquina de enchimento e selagem de alta velocidade, com uma operação altamente automática e funciona suavemente. Pode ser enchimento automático de tubos, selagem, corte e impressão de data. O design exclusivo de uma cabeça é mais fácil de limpar. Mais conveniente para a mudança de tamanho e mais simples de controlar. É adequado para cremes medicinais, pasta de dente, cosméticos, cola, adesivo, ketchup e indústria de paletas de arte, especialmente.

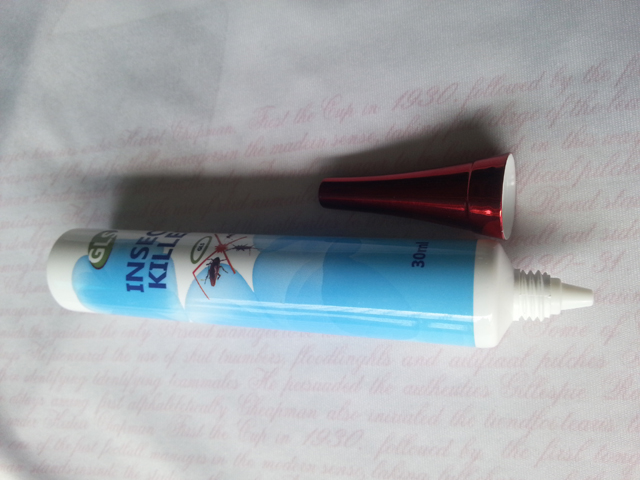

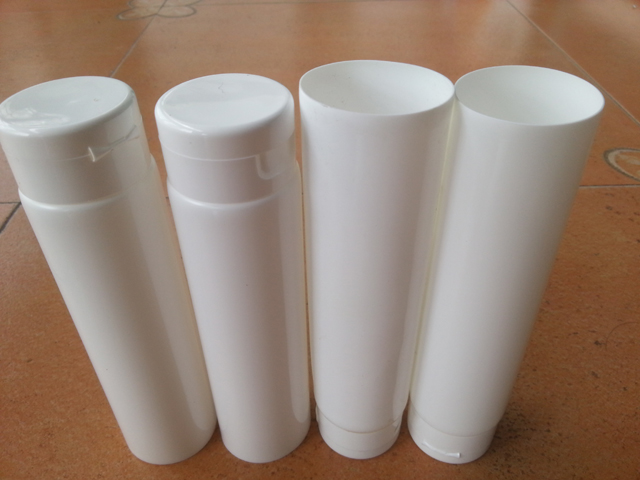

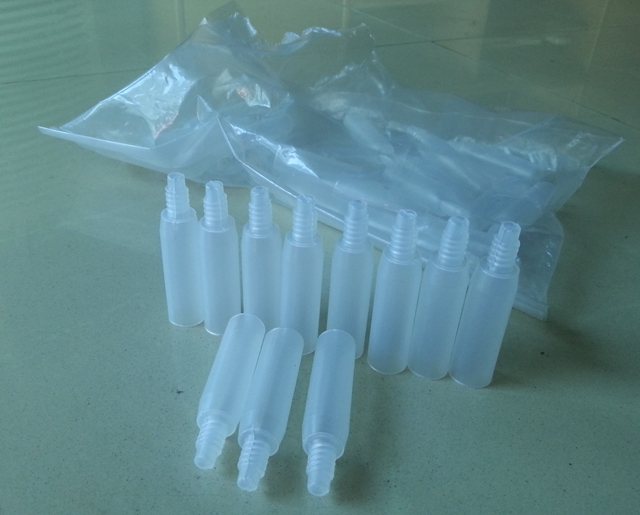

Amostras de tubos

Princípio de funcionamento

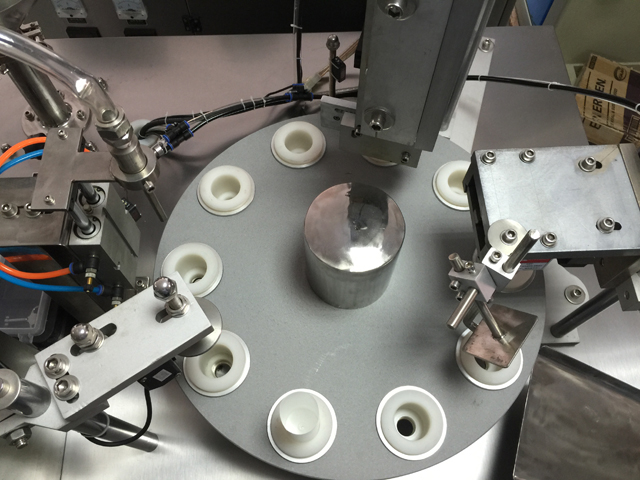

A máquina é controlada por PLC e tela sensível ao toque, o uso de 12 estações iguais, a mangueira de plástico por sua vez no tubo, as marcas, enchimento, vedação, corte e fora do tubo. Insira a mangueira de plástico no soquete, ligue o interruptor de função, pressione o botão de execução, a máquina inicia o trabalho periódico sob o controle do PLC: rotativo começou a anti-horário uma estação de trabalho, pare de girar a roda após colocar no lugar, então no tubo, as marcas, enchimento, vedação, corte e o corpo do tubo funcionam (nota: o mecanismo de enchimento e vedação, respectivamente, equipado com interruptor de detecção infravermelho, deve ser detectado sob a condição de mangueira de plástico funcionará).

Quando cada fim do trabalho, cada agência reinicia. Em uma extremidade do ciclo de trabalho, o próximo ciclo de trabalho, o ciclo. Após um ciclo de trabalho, mangueira de plástico com movimento rotativo para a próxima estação, de acordo.

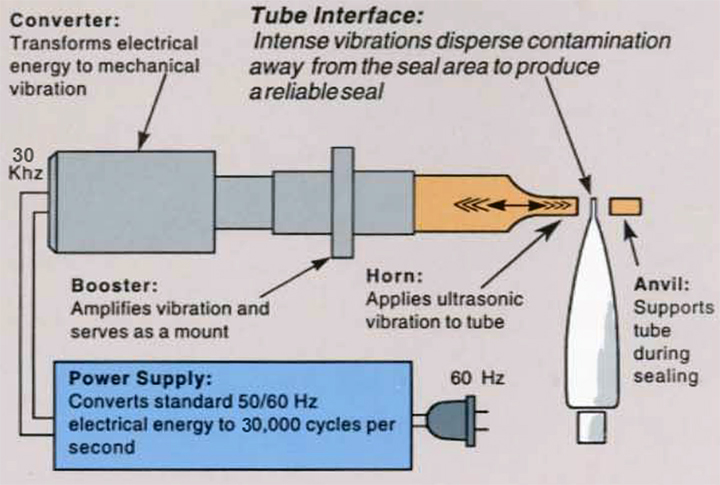

Como funciona a selagem ultrassônica

O selador de tubo ultrassônico é projetado para ser montado em praticamente todos os estilos de máquinas de enchimento. Conforme o tubo avança para a estação de selagem de tubo ultrassônico, um interruptor fecha para iniciar o ciclo de soldagem. O ar é direcionado para dentro dos cilindros para avançar a bigorna de soldagem e a corneta ultrassônica em direção à linha central do tubo.

O tubo é fechado em um espaço predefinido e mantido para a aplicação de energia sônica.

Uma fonte de alimentação ultrassônica pega a energia elétrica de 50/60 Hz e a converte em 30.000 ciclos por segundo por meio de um oscilador de potência.

Essa energia elétrica de alta frequência é aplicada ao conversor que transforma a corrente elétrica em vibrações mecânicas de alta frequência.

A energia sônica faz com que a corneta vibre contra a extremidade do tubo a 30.000 ciclos por segundo.

A vibração intensa dispersa qualquer contaminação da área de vedação e gera calor para unir o material.

A energia é então interrompida e o tubo é mantido fechado por um breve período (normalmente de 0,05 a 0,150 segundos).

Então o tubo vai para a próxima estação na linha de enchimento. Normalmente, os tempos de ciclo variam de 45 a 80 unidades por minuto, dependendo do diâmetro do tubo e do material.

Características

Mangueira de plástico através do tubo, as marcas, enchimento, vedação, corte e saída do tubo, a conclusão do trabalho de embalagem da máquina.

• Máquina de enchimento e selagem de tubos com tecnologia ultrassônica e sistema de controle de tela sensível ao toque
• Tampas e revestimentos feitos em aço inoxidável 304, confirmam o padrão GMP
• Peças de contato em SS 304
• Bico de enchimento positivo. Sistema de corte pneumático. (Para evitar problema de cauda)
• Sem tubo, sem enchimento/sem tubo, sem vedação. Aquecimento de ar quente dos tubos internamente e resfriamento externo para evitar amassados na vedação. Tela sensível ao toque de controle PLC.
• Indexador Ferguson

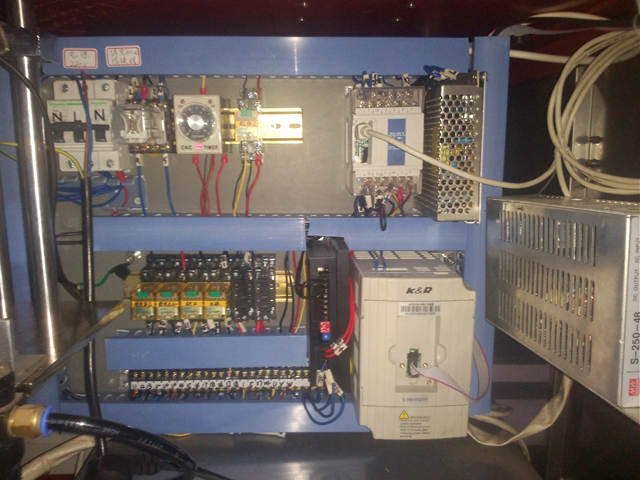

• Caixa de painel de fácil acesso
• Codificação em lote de ambos os lados com no máximo 12 caracteres.
• Volume de enchimento de 5 ml até 200 ml com bombas intercambiáveis. 3 ml a 30 ml, 30 ml a 100 ml e 100 ml a 250 ml
• Diâmetro do tubo: min 10mm – máx. 50mm.
• Produção de 1.600 a 2.200 tubos por hora.
• Contador de tubos
• Cabeça de vedação facilmente ajustável

Principais Parâmetros Técnicos

Imagens detalhadas

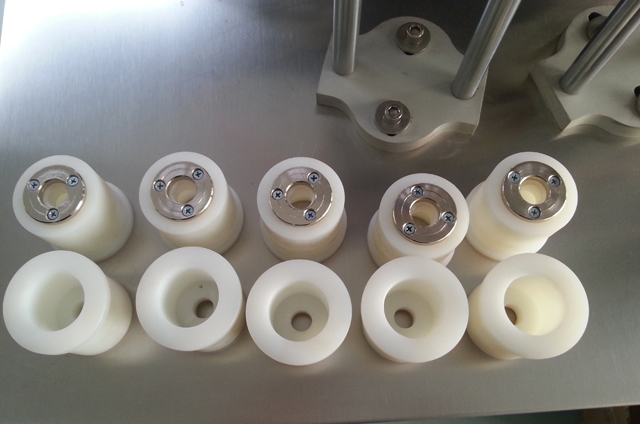

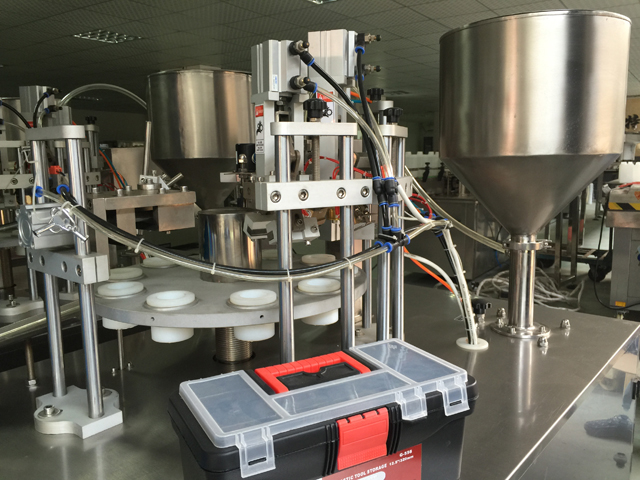

Suporte para tubos de enchimento de equipamento selador ultrassônico

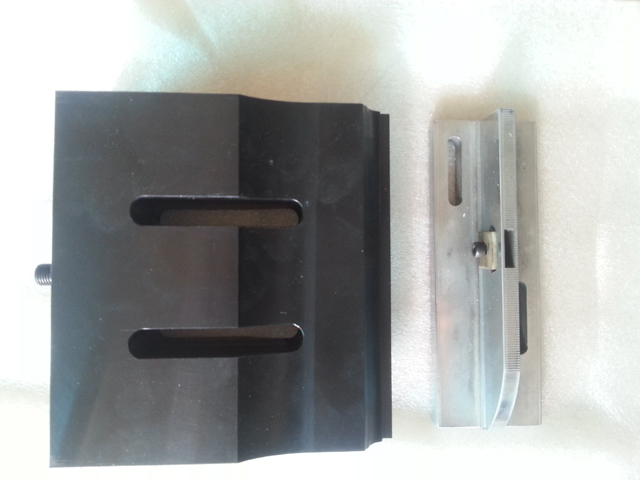

Molde de mangueira de tubo para cortador de reposição

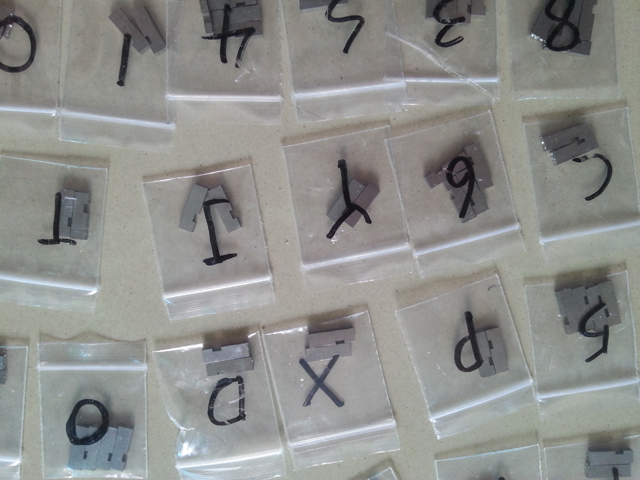

Letras para codificação de data

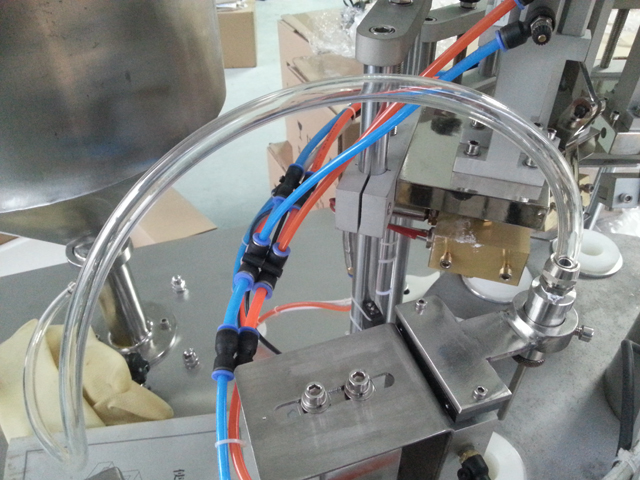

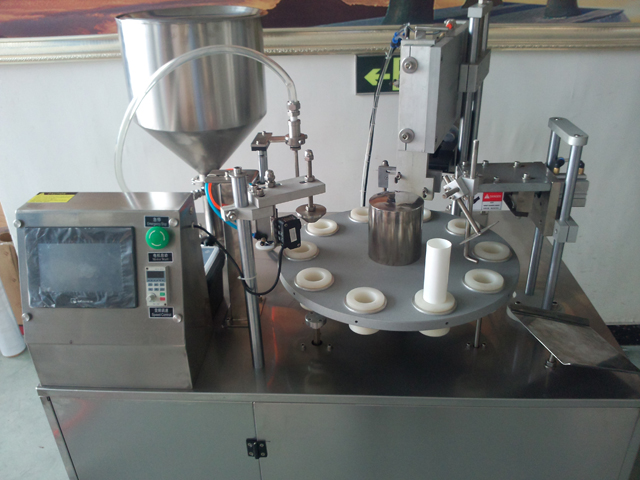

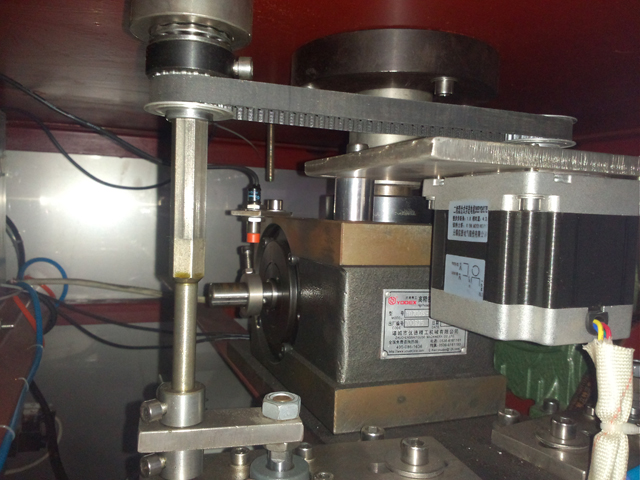

Parte pneumática em close shot em máquinas de selagem de alta tecnologia por ultrassom de enchimento:

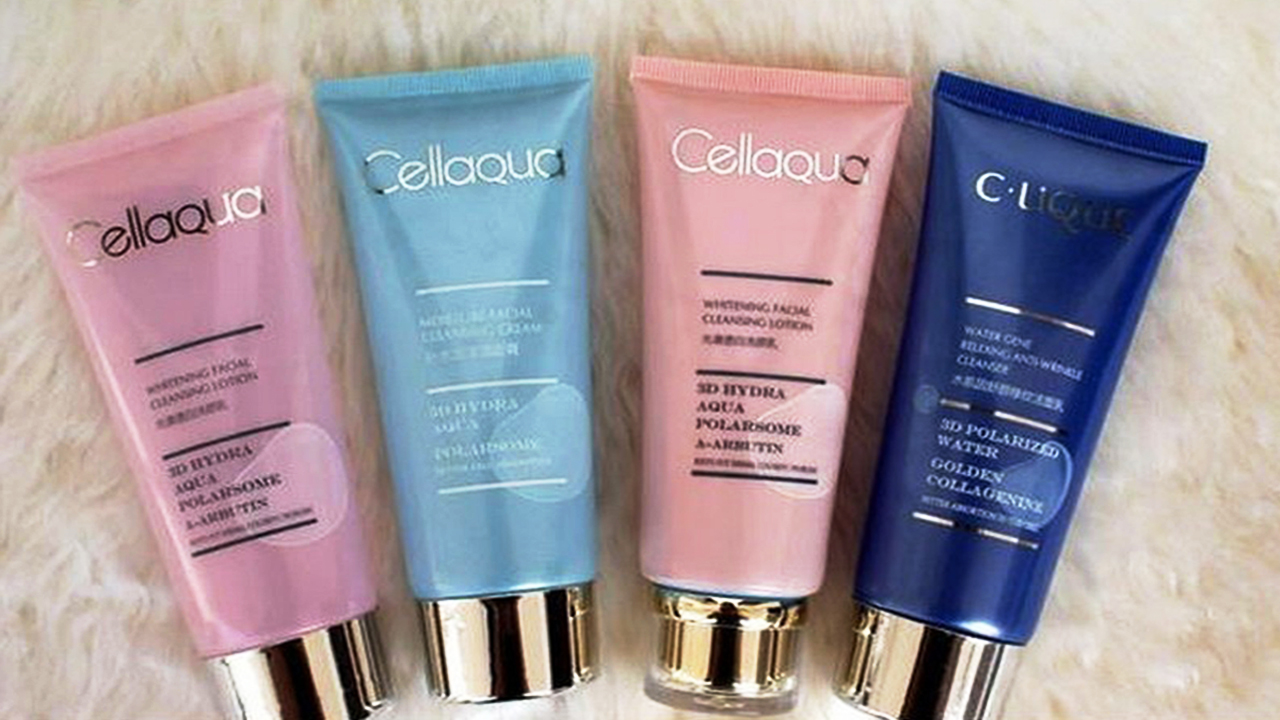

Amostras de máquinas de selagem de tubos ultrassônicos para tubos de plástico:

Embalagem de caixa sem fumigação para máquina de selagem ultrassônica de enchimento de tubos

Garantia: Para todas as máquinas, ele reivindica 1 ano de garantia. (Excluídos da garantia estão problemas devido a acidentes, uso indevido, aplicação incorreta, danos de armazenamento, negligência ou modificação do equipamento ou de seus componentes. Além disso, a peça de reposição facilmente quebrada não está incluída na garantia)

Instalação: Após a máquina chegar à sua fábrica, se você precisar, nosso técnico irá até o seu local para instalar e testar a máquina e também treinar seu trabalhador para operar a máquina (o tempo de treinamento depende do seu trabalhador). As despesas (passagem aérea, alimentação, hotel, taxa de viagem em seu país) devem ser por sua conta e você precisa pagar pelo técnico usd150 por dia. Você também pode ir até nossa fábrica para fazer treinamento.

Após o serviço: Se você tiver o problema na máquina, nosso técnico irá até o seu local para consertar a máquina o mais rápido possível. O custo deve estar na sua conta (como acima).
