Monobloco Pequena Garrafa Gota Tubo Enchimento Plugging Tampando Máquina

• Modelo: VK-MFC
• Potência: ~220V/monofásico
• Corrente: 7A
• Frequência: 50HZ
• Pressão de ar: 0,7 MPa
• Potência: 1100W
• Tamanho: 1900*1550*1850mm
• Peso: 485 kg
• Peso bruto: 555 kg
• Volume de enchimento: 1ml a 150ml
• A máquina pode ser personalizada e pulverizada no padrão dos EUA

Ver vídeo

Aviso antes de ligar a máquina

1. A máquina é alimentada por corrente alternada monofásica/220 V; Confirme a conexão correta antes de ligar a máquina.
2. Verifique se a pressão do ar está conectada corretamente.
3. Se houver objetos estranhos na máquina e no molde, remova-os;
4. Confirme se as mangueiras conectadas às bombas peristálticas estão colocadas no tanque de materiais;
5. Verifique se os bicos de enchimento estão alinhados com a boca das garrafas, tampando os cabeçotes com as garrafas;

Dados básicos

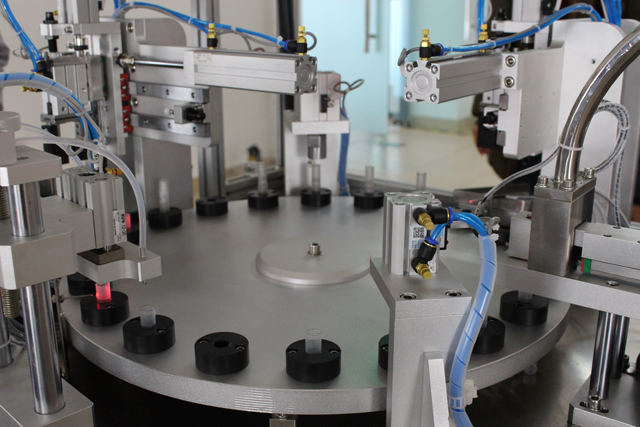

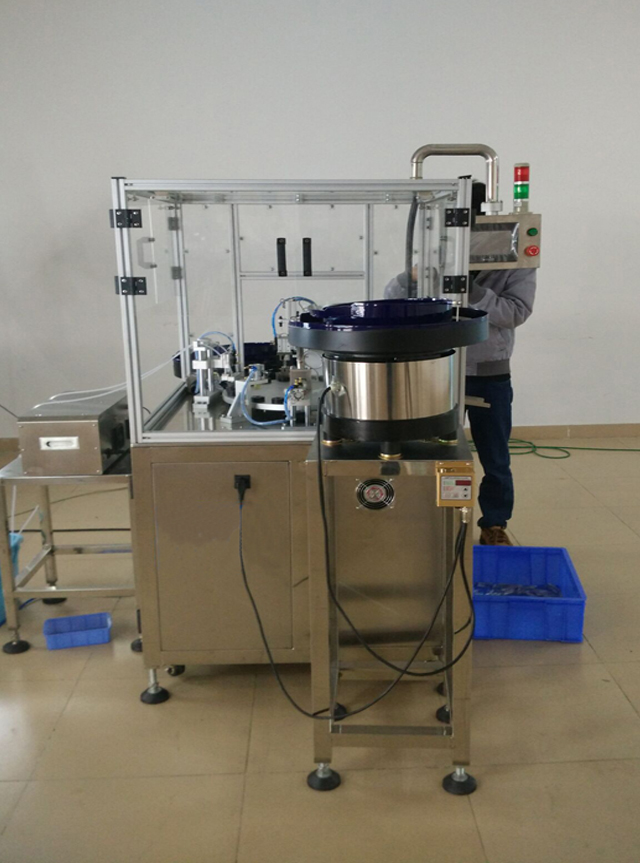

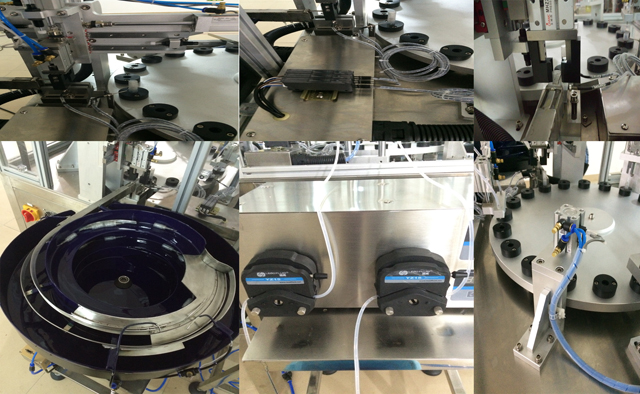

Imagens e desenhos de máquinas próximas

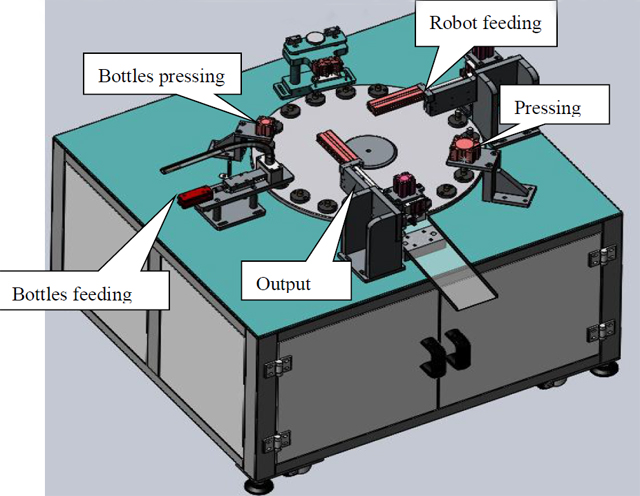

Explicação da estação:

1. Alimentação com mamadeiras: Tigela vibratória alimentando as mamadeiras, elementos pneumáticos guiando as mamadeiras para dentro do prato giratório, então os elementos pneumáticos recuam;
2. Prensagem de garrafas: Devido à queda livre das garrafas alimentadas pelos elementos pneumáticos, a pressão faz com que a garrafa chegue ao fundo do suporte;
3. Estação de enchimento: Encha as garrafas com líquido; a estação trabalha em conjunto com as bombas peristálticas;
4. Alimentação por robô: o robô alimenta as garrafas com a bomba.
5. Estação de prensagem: Aperte as garrafas com a bomba;
6. Saída: movimentação dos produtos finais para fora da placa giratória

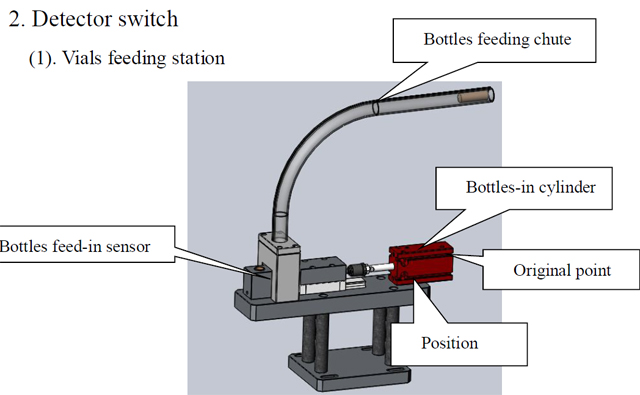

Interruptor do detector

(1). Estação de alimentação de frascos

1. Garrafas no cilindro: guie as garrafas na calha para dentro da placa giratória
2. Ponto original: Garrafas em cilindro lugar original
3. Garrafas na posição: o sinal de garrafas na posição correta
4. Sensor de alimentação: As 2 fibras detectam a posição na rampa; nenhuma das fibras consegue detectar as garrafas, então o cilindro de entrada de garrafas não funcionará.

Perceber: A máquina é operada em modo totalmente automático; observe os interruptores de detecção

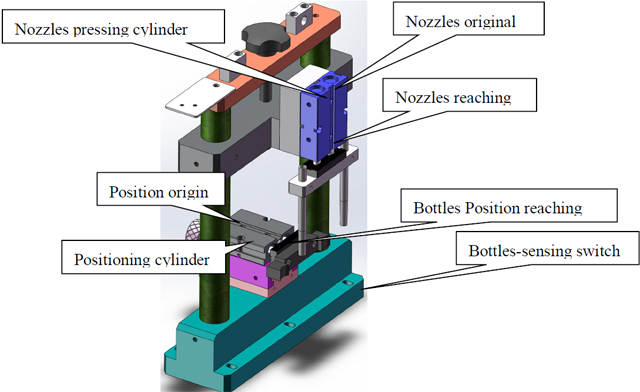

Estação de arquivamento

1. Interruptor de detecção de garrafas: Detecta os materiais sob a estação e ativa a estação;.
2. Posicionamento do cilindro: O interruptor de detecção detecta que há material abaixo da estação e o cilindro posicionará o material;
3. Origem da posição das garrafas: O interruptor é a marca para a ação completa das estações e ação da placa giratória;
4. Posição das garrafas alcançando: O cilindro de posição completa o alcance das garrafas
5. Cilindro de pressão dos bicos: Alcançam os bicos de enchimento nas garrafas;
6. Bicos pressionando ponto original: o bico recua no ponto de origem;
7. Bicos alcançando: detecta se o bico de enchimento alcança as garrafas ou não

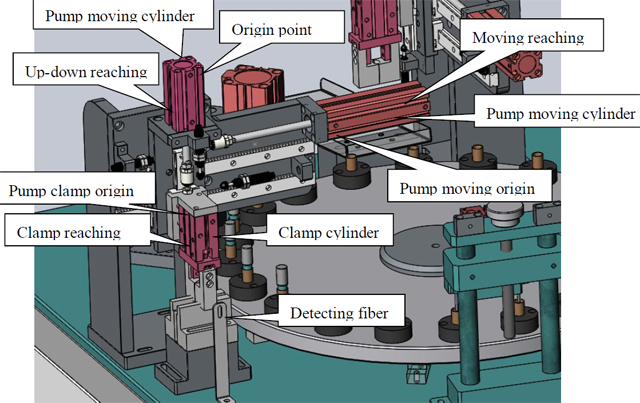

Estação de prensagem de bombas

1. Interruptor de detecção de estação de garrafas: Detecta os materiais sob a estação e ativa a estação;
2. Posicionamento do cilindro: O interruptor de detecção detecta que há material abaixo da estação e o cilindro posicionará o material;
3. Origem da posição das garrafas: O interruptor é a marca para a ação completa das estações e ação da placa giratória;
4. Cilindro de fixação: Fixação da bomba;
5. Origem da fixação: Fixação em situação solta;
6. Alcance de fixação: As garrafas alcançando a estação;
7. Detector de alcance da bomba: O vibrador guia o plugue interno para dentro da calha e então detecta se o plugue interno está posicionado corretamente para ativar a próxima ação;
8. Cilindro da bomba: pegue e coloque a bomba;
9. Cilindro de movimento horizontal da bomba: coloque a bomba presa na parte superior da garrafa na placa giratória.

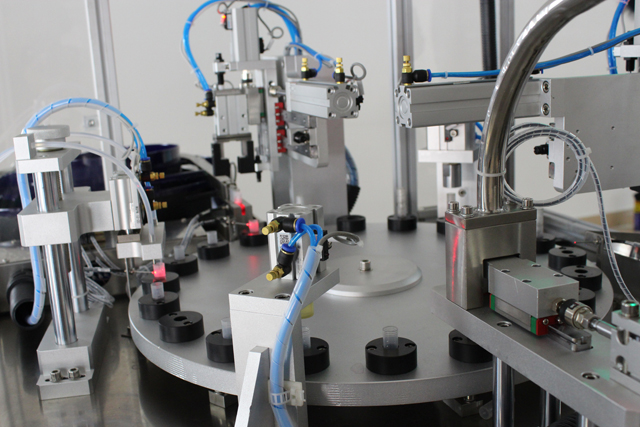

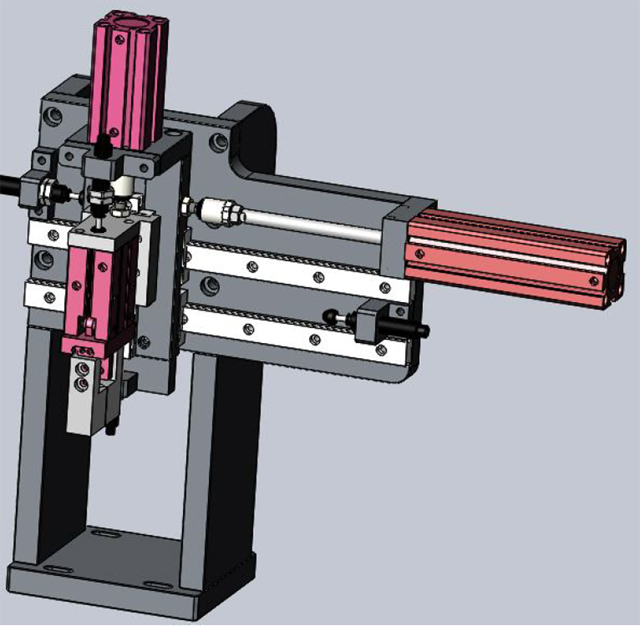

Estação de saída

O mesmo princípio de funcionamento da estação de bombeamento e prensagem acima mencionada;

Manutenção

1. É necessário verificar e manter a máquina para alongá-la e otimizar sua função;

A máquina de trabalho deve ser mantida a cada três meses; A parte do rolamento e da transmissão da engrenagem deve ser lubrificada com graxa; A lubrificação deve ser feita periodicamente; O óleo do caminho deslizante (N68) deve ser adicionado à peça como movimento do mecanismo alternativo ou elevação duas vezes ao dia; O óleo automotivo (N68) deve ser adicionado às peças rotativas ou oscilantes; A cada semestre, adicione a graxa na ranhura do came; A cada mês, uma vez para o bico de óleo, adicionando a graxa;

2. Nunca use ferramentas de metal para bater ou raspar a superfície onde a colagem está aglomerada nas peças, como componentes ou moldes.

3. Se a máquina parar de funcionar por um longo período, adicione graxa para lubrificação em peças como transmissão ou rolamento; trate também a máquina com proteção à prova d'água.

4. Nunca coloque objetos sobre a máquina para não danificá-la.

5. Limpe a poeira dentro dos componentes periodicamente, verifique também todos os parafusos e conserte qualquer parafuso solto.

6. Verifique os parafusos nos terminais para fiação em um determinado momento e certifique-se de que o parafuso esteja fixo;

7. Verifique se há alguma estação solta no caminho da fiação esticada das caixas elétricas; Se a parte estiver muito solta, recoloque o parafuso para evitar abrasão ou danos na camada de isolamento, o que pode causar vazamento elétrico;

8. Verifique as peças facilmente desgastadas e troque as danificadas a tempo;

Embalagem e Transporte

Nunca coloque a máquina na horizontal ou na vertical; desmonte a base da máquina e fixe toda a máquina na parte inferior da caixa. A máquina deve permanecer parada na caixa, sem nenhuma peça solta da caixa ou da estação de agitação durante o transporte;

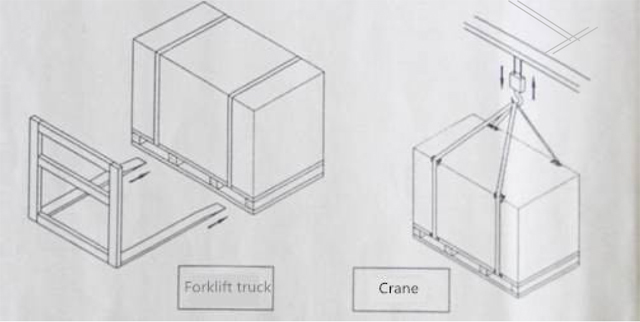

A embalagem da máquina deve ser neutra; Ao mover a máquina, use a empilhadeira ou guindaste e mova a máquina da parte inferior em movimento estável; Observe a ilustração na imagem abaixo; ao içar e balançar a máquina, o guindaste não deve entrar em contato com a máquina. Fixe a máquina com 4 parafusos M16X200 e conecte os guindastes e os parafusos para içar e balançar as máquinas. Enquanto isso, para amortecer os objetos de proteção sob a máquina. Use o suporte para içamento estável, se necessário (ilustrado como abaixo na fig.)

Antes de desembalar a caixa, verifique se há algum dano na caixa; Se ocorrer algum dano na caixa, não abra a caixa e entre em contato com a transportadora imediatamente; Abra a caixa sob a supervisão dos trabalhadores da transportadora e registre o processo;

No que diz respeito à segurança, a distância do solo para a empilhadeira deve ser mantida abaixo de 1m; Se usar o guindaste para mover a máquina, a distância deve ser mantida entre 2 metros e 2,5 metros.

Falhas comuns e solução de problemas
