Máquina de selagem ultrassônica de tubos de tira de tipo linear semiautomática

• Modelo: VK-UTS-003
• Frequência: 15Khz
• Potência: 2600W
• Fonte de alimentação: AC220V
• Diâmetro de vedação: 10-50 mm
• Altura máxima do tubo: 10-200 mm
• Pressão de trabalho: 0,5-06Mpa
• Dimensão: 560*537*880mm
• Peso líquido: 95KG
• GW com caixa de madeira padrão de exportação: 115KG

Ver vídeo

A máquina de selagem ultrassônica é uma máquina de embalagem de enchimento e selagem de recipientes de líquido e pasta de alta qualidade e alto desempenho. É necessário colocar manualmente a máquina de tubo, detecção automática de cor, enchimento automático, selagem automática, cortador automático, finalizou uma série de funções de saída automática. A máquina programável PLC usa interface de toque avançada, rastreamento óptico, posicionamento automático, para que a operação geral seja mais simples, perfeita, permita que as empresas melhorem a eficiência da produção, reduzam a intensidade do trabalho e melhorem o dispositivo de escolha para graus de embalagem.

A seladora de tubos semiautomática é a mais recente tecnologia em selagem de tubos de pequeno a médio porte. Ela combina selagem ultrassônica, estampagem em lote, corte e acabamento corrugado de grau cosmético/farmacêutico. Esta máquina requer um operador para carregar os discos de tubos e mover os tubos pelas estações. Capaz de executar até 15 unidades por minuto, esta máquina funciona perfeitamente com uma de nossas enchedoras e etiquetadoras de bancada.

Esta máquina foi projetada para produzir tubos perfeitamente selados que parecem ter sido fabricados em uma máquina totalmente automática muito maior e mais cara. Apresentando todos os componentes e funções modernas de máquinas automatizadas de última geração, esta pequena seladora de tubos portátil é tudo o que qualquer empresa de PME precisa e pode ser operada por qualquer pessoa com instruções muito básicas.

Fabricada em aço inoxidável 316, esta máquina é adequada para qualquer aplicação alimentícia ou farmacêutica. Exigindo um pequeno compressor de ar e uma tomada elétrica padrão de 10 ampères, é facilmente conectada e configurada em qualquer local de fabricação. Esta máquina pode selar qualquer material de tubo plástico e laminado de até 57 mm de diâmetro.

Discos especiais para segurar tubos podem ser fornecidos com a máquina, mantendo seu tubo perfeitamente reto durante o processo de selagem, e um conjunto de números/letras também pode ser fornecido para estampar seu número de lote exclusivo em seus tubos.

Leia as instruções a seguir para facilitar o uso do dispositivo antes de começar a compreender completamente as características das diversas funções, procedimentos e operações de uso.

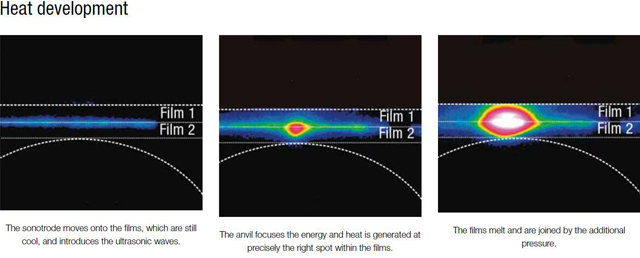

Princípios de funcionamento dos tubos de vedação ultrassônica:

A selagem ultrassônica utiliza os princípios da energia ultrassônica para unir dois materiais. Ferramentas de solda (bigorna ou sonotrodos) concentram a energia ultrassônica no ponto em que a soldagem deve ocorrer, e o calor de fricção é gerado. O tempo de selagem é entre 100 e 200 milissegundos. Ao contrário da selagem a quente, o calor necessário na tecnologia ultrassônica é gerado apenas dentro dos materiais que estão sendo soldados. As ferramentas permanecem frias e suportam a dissipação de calor. A resistência ao hot-tack (resistência da costura diretamente após a soldagem sem resfriamento) também é significativamente maior do que com outros métodos de soldagem. A velocidade, confiabilidade e qualidade geral das costuras acabadas tornam o equipamento de selagem ultrassônica vital em vários setores.

Projeto de junta – é assim que funciona

Para que a soldagem precisa em máquinas de selagem de tubos ultrassônicos ocorra, a energia das ondas ultrassônicas deve ser focada (foco de energia). Isso é obtido por meio da geometria da ferramenta ou do design da junta no material. No caso do design da junta, a área na qual o material deve ser unido tem formas especiais, como pontos ou bordas. No caso da geometria da ferramenta, os sonotrodos ou a bigorna são especialmente moldados para focar a energia.

Temos certeza de que você ficará completamente satisfeito com a praticidade, confiabilidade e eficiência econômica do dispositivo. No entanto, a estrutura e a operação do aparelho de acordo com os vários usos e características para adaptar o conteúdo do pacote é instalado, a fim de entender melhor os diferentes pontos específicos, conforme descrito nesta especificação é a função básica.

Antes de enviar o dispositivo, cada parte do dispositivo foi feita com cuidado, teste e depuração. No entanto, como ocorreu durante o envio para qualquer falha mecânica, ou qualquer lugar nesta descrição não está claro, entre em contato com nossa equipe de vendas autorizada.

Precauções de segurança sobre como operar a máquina de selagem ultrassônica:

1. A operação, manutenção e instalação de máquinas devem ser autorizadas pela sua empresa e por pessoal treinado mecanicamente para executar a operação. Deve ler atentamente o manual e assistir à operação do vídeo antes de operar a máquina.
2. Danos mecânicos causados por uso indevido não podem ser atribuídos ao fabricante e não estão incluídos no programa de garantia. O proprietário arcará sozinho com o risco.
3. Deve ser fornecido de acordo com as instruções de instalação, operação, transporte e manutenção do fabricante para o uso adequado da máquina.
4. Evite usar qualquer método para reduzir a segurança ao operar máquinas.
5. Local nativo para colocar, deve evitar luz solar direta e umidade, poeira. Porque esta é a razão de incêndio e choque elétrico.
6. Outro uso indevido de máquinas (como "usar a máquina de acordo com suas próprias opiniões").
7. Requisitos de projeto da máquina, o trabalho normal de preparação da bota, apenas o público mecânico na melhor forma que podemos fazer ginástica.
8. Confirme se a máquina é usada apenas para fabricar produtos em geral (excluindo substâncias tóxicas gigantes; materiais ácidos e alcalinos), não podendo ser usada com outros itens, caso contrário, os fabricantes e distribuidores não serão responsabilizados.
9. Instalação, remoção, movimentação do dispositivo para que profissionais operem ou orientem.
10. Deve passar por treinamento profissional de pessoas qualificadas que possam operar a máquina.
11. Este dispositivo deve ser usado somente conforme especificado pelo fabricante. Modificações não autorizadas ou o uso de peças de reposição vendidas ou recomendadas por fabricantes não locais podem causar incêndio, choque elétrico e outros ferimentos.
12. Não permita que panos, papéis, poeira, lascas de metal, óleo e outros detritos entrem no equipamento elétrico.
13. Se armazenado por longos períodos antes de usar, este equipamento deve ser inspecionado e testado antes do uso.
14. Quando a fonte de alimentação tiver sido fornecida ou a máquina estiver funcionando, não abra a caixa de distribuição e outras caixas de junção. Caso contrário, pode ocorrer choque elétrico, resultando em ferimentos pessoais; enquanto estiver nas proximidades da máquina, não execute operações de soldagem a arco. Caso contrário, pode facilmente levar ao mau funcionamento da unidade.
15. Quando a caixa de distribuição já estiver aberta ou fios desencapados, não é possível executar a máquina e suas instalações de suporte. Caso contrário, pode ser exposto terminais de alta tensão ou fio choque elétrico, resultando em ferimentos.
16. Além das inspeções periódicas ou da fiação, em nenhum outro momento pode abrir o invólucro do equipamento elétrico. Caso contrário, você pode danificar o dispositivo, afetando a operação normal da máquina.
17. Não toque na máquina com as mãos molhadas, é necessário o interruptor de partida com as mãos secas. Caso contrário, pode ocorrer choque elétrico, resultando em ferimentos pessoais.
18. Placa, interruptores, loops de programa, inversor, acionamentos de motor e outras fiações no estado, a proibição absoluta de testes com testador de alta resistência. Caso contrário, causar danos ou acidentes à máquina.
19. Limpe bem o ambiente ao redor da máquina antes de usá-la. Não deve haver outros itens perigosos.
20. Não faça o cabo por abrasão, esmagamento, sobretensão e sobrecarga. Caso contrário, pode ocorrer choque elétrico, resultando em ferimentos pessoais.
21. Potência, logotipo CUIDADO QUENTE, não preste atenção quando a mão tocar, pode causar queimaduras. Máquina de eixo proeminente localização principal, tenha cuidado para não se encontrar.
22. Não coloque coisas na máquina. Não empilhe ao redor da máquina e dos itens independentes da máquina. Coisas demais, pode ocorrer um acidente. Além disso, misturado com objetos estranhos ou peças da máquina em mordidas em mantimentos, etc., danificará a unidade dentro da embalagem.
23. Ao trocar moldes e cortadores, tenha cuidado, pois a lâmina pode machucar os dedos facilmente.

O operador não tem permissão para substituir ou modificar a estrutura da máquina e da produção. Portanto, danos causados pelo fabricante não assumem nenhuma responsabilidade

Um desligamento de emergência

Se ocorrer um erro, o operador deve julgar as coisas de acordo com sua experiência, para não haver um desligamento de emergência ou tomar outras medidas (para encerrar o controlador).

Use a fonte de alimentação principal para desligar

Quando ocorre um erro, (você deve ter uma equipe de reparo ou manutenção) Se não for possível melhorar em um curto período de tempo, pode ser usado para desligar a fonte de alimentação principal.

Manutenção de equipamentos

1. Após cada turno, a máquina deve ser limpa, limpando os materiais dentro da placa de dosagem e a mesa da máquina restante, para evitar que a umidade afete o próximo trabalho.
2. Verifique sempre os parafusos de fixação das peças, condição elástica, para garantir uma operação confiável. Limpe regularmente a cabeça óptica.
3. As peças elétricas devem ficar atentas à umidade e à poeira.
4. Limpe o equipamento todos os dias após usar o dispositivo,
5. Evite operar a máquina sem tubos, caso contrário, danificará o molde e a máquina

Parâmetros básicos

• Modelo: VK-UTS-003
• Frequência: 15Khz
• Potência: 2600W
• Fonte de alimentação: AC220V
• Diâmetro de vedação: 10-50 mm
• Altura máxima do tubo: 10-200 mm
• Pressão de trabalho: 0,5-06Mpa
• Dimensão: 560*537*880mm
• Peso líquido: 95KG
• GW com caixa de madeira padrão de exportação: 115KG

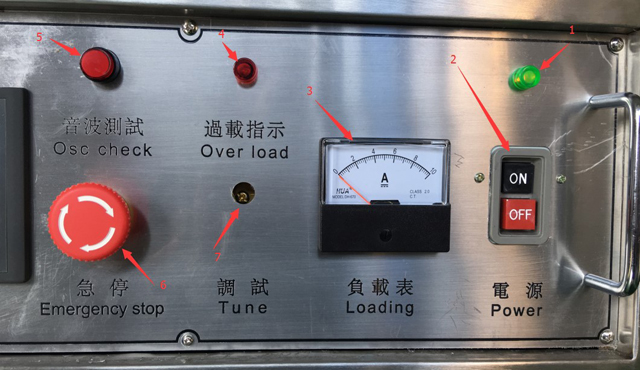

1. Luz de energia
2. Interruptor de energia
3. Carregando
4. Sobrecarga
5. Verificação OSC
6. Botão de parada de emergência
7. Ajuste de sobrecarga

Passos de como operar a máquina

1. Acesso ao fornecimento de energia
2. Acesso ao fornecimento de ar
3. Pressione o botão liga/desliga (ON)
4. Escolha seu idioma (chinês ou inglês)
5. Manual: Manual--Alternância de modo automático
6. Configuração de tempo: para ajustar o tempo de selagem
7. Partida do cilindro ultrassônico: Controlador da corneta de vedação ultrassônica
8. Início ultrassônico: Selagem ultrassônica
9. Cilindro de corte: Corte de extremidade de tubo

Configuração de tempo

Ajuste do tempo de atraso, tempo de soldagem e tempo de espera de acordo com o tamanho e os materiais do tubo, Valor de referência: 0,2-0,8's

Retorne à página 2 após definir o tempo. Substitua o modo manual pelo modo Auto, encha o tubo no suporte do tubo e comece a produzir.
