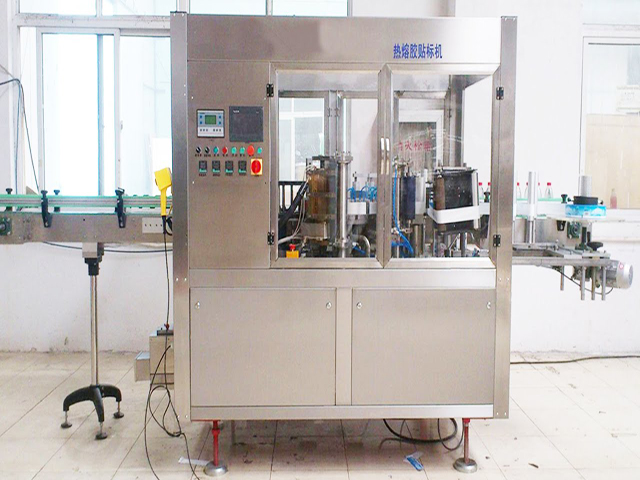

Máquina de etiquetagem de cola quente linear para garrafas de vidro de plástico redondas

• Modelo: VK-HMGL
• Tipo de garrafa: Garrafa de vidro, garrafa de plástico
• Velocidade do produto (b/h): 18000
• Material da etiqueta: OPP/filme perolado/papel composto
• Erro de precisão (mm): ±0,5 mm
• Tamanho da etiqueta (mm): (C) 20-300 mm (A) 10-180 mm
• Tamanho da garrafa (mm): Diâmetro externoφ40-φ80mm altura30-200mm
• Diâmetro interno da etiqueta (mm): Φ150mm
• Diâmetro externo da etiqueta (mm): Φ500mm (grande)
• Voltagem (v): 220/380-420V/trifásico opcional
• Potência (kw): 9kw
• Pressão de ar comprimido (bar) Mín. 5,0 bar Máx. 8,0 bar
• Consumo de ar: 0,2M³/minuto
• Dimensão (mm): 3150L*1800W*2100H
• Peso (kg): 2000

Ver vídeo

Máquina automática de etiquetagem com cola quente, amplamente fornecida para diferentes materiais de recipientes e etiquetas. O custo da etiqueta é comparativamente menor, podendo atender aos requisitos dos usuários que possuem uma variedade de recipientes.

São os modelos mais econômicos em custo para fazer produção em massa. O equipamento tem usado massivamente o conceito de design de modularização para tornar fácil e simples para os usuários trocarem as garrafas. O tipo linear rotula principalmente as garrafas redondas em materiais de vidro ou plástico, enquanto o tipo rotativo pode rotular não apenas os recipientes redondos, mas também as garrafas quadradas, como recipientes de detergente líquido, etc.

Aplicativo

A máquina de etiquetagem a quente é o novo produto da nossa empresa para atender ao mercado externo. É aplicável em garrafas redondas de alimentos, medicamentos, produtos químicos e outras indústrias.

Características

1. A etiquetagem de entrega é controlada por servo motor.
2. A rotulagem é cortada com precisão.

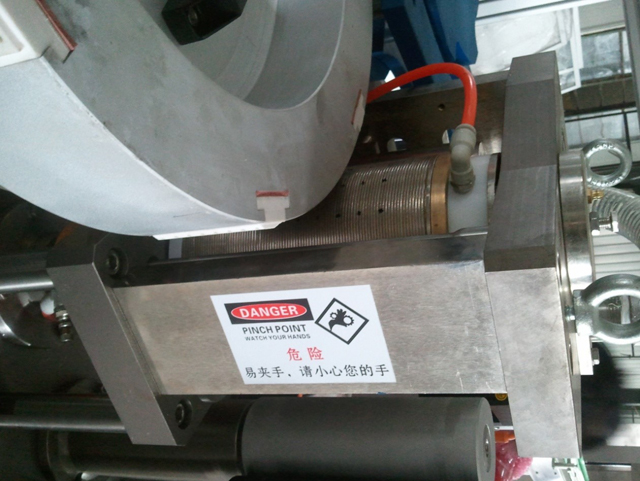

3. É fácil trocar o cortador de etiquetas.
4. A troca de peças é menor e mais rápida.
5. Verifique a rotulagem rapidamente e não a desperdice.
6. 1 kg de hot melt pode usar de 60.000 a 100.000 garrafas e reduzir o custo.
7. O material da etiqueta é OPP, o que economiza 1/3 do custo.
8. A potência da máquina é de 9 kW, o que economiza recursos elétricos.

Especificação técnica

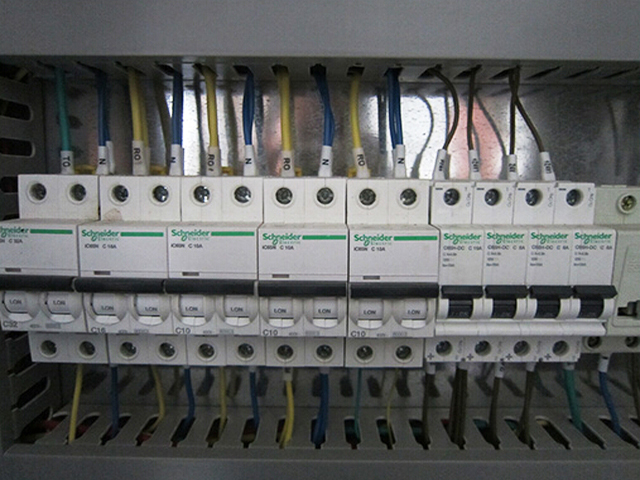

Especificação de configuração de aparelhos elétricos:

A equipe de instalação, operação e manutenção deve passar por treinamento qualificado antes de usar esta máquina.

O que você deve obedecer para a instalação da máquina de etiquetagem Hot Melt:

• Quando a máquina estiver chegando, a equipe de instalação tem que verificar visualmente se a máquina está danificada, como deformação da estrutura, gabinete afetado por umidade, batida, etc. Se não estiver claro, entre em contato com o fabricante para verificar. E avise a empresa de transporte imediatamente assim que encontrar a máquina danificada.
• Por favor, cuide do meio ambiente ao descarregar o pacote
• Tenha cuidado ao utilizar equipamentos de elevação, como empilhadeiras, pois há riscos de deslizamento ou desequilíbrio.
• Por favor, observe cuidadosamente as peças sob a mesa de trabalho antes de usar empilhadeira ou outro equipamento de elevação. Ou você pode concluir o manuseio sob a orientação de trabalhadores qualificados.
• Não utilize cabos para levantar a máquina.
• A equipe de instalação não está autorizada a conectar a máquina à fonte de alimentação.

Regras para o operador

• Não tome tranquilizantes, medicamentos ou bebidas alcoólicas que provoquem estado de transe ao operar a máquina.
• Tenha um conhecimento detalhado do mecanismo, função, botões de controle e dispositivo antes de ligar a máquina.
• Não é permitido usar esta máquina sem nossa autorização ou permissão.
• Preste atenção aos avisos ou outros sinais a qualquer momento.
• Não ligue a máquina em caso de anormalidade de pressão no local.
• Não ligue a máquina quando ela parar de funcionar repentinamente por algum motivo. E providencie um técnico qualificado sendo treinado para verificar onde está o problema.
• Mantenha-se afastado das peças móveis antes que a máquina pare completamente.
• Não remova a proteção de segurança da máquina

Regras para o Mantenedor

• Não é permitido fazer manutenção na mesa de trabalho sob tensão.
• Somente quando o disjuntor principal for aberto e a energia elétrica for desligada é que você poderá fazer manutenção em elementos elétricos.
• Tenha cuidado ao tocar nas peças para evitar danos ou deslocamento.
• Verifique cuidadosamente quando deixar a máquina trabalhar sozinha. Não é permitido deixar ferramentas na mesa de trabalho.
• Não é permitido fazer cortes com chama ou martelo em nenhuma parte da máquina.
• Não é permitido medir ou falsificar nenhuma peça por si mesmo (ves) caso as peças de reposição sejam danificadas e não reparadas. O cliente deve solicitá-las ao vendedor (sujeito à garantia)

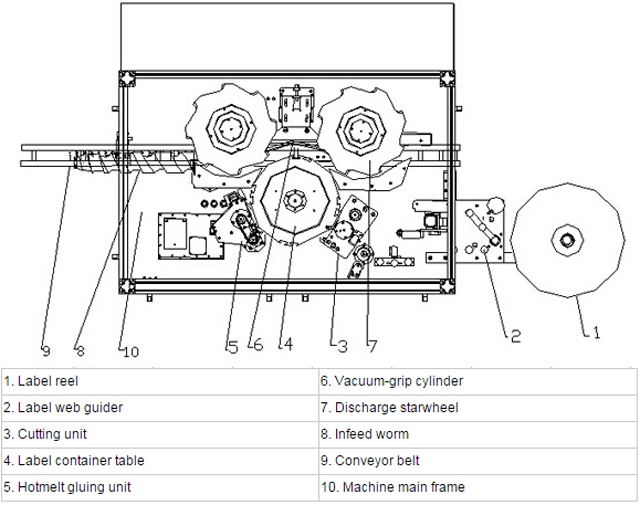

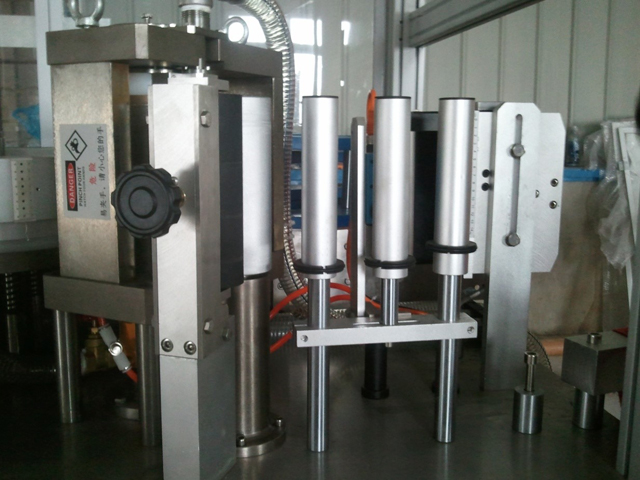

Caminho de desenrolamento de rótulo

Operação para troca de rótulo

Em caso de trocas, deve-se deixar espaço suficiente na extremidade do novo rolo para prender uma extremidade ao antigo.

É necessário seguir o Homing quando a posição da etiqueta não estiver sincronizada com o rolo guia da etiqueta.

Primeiro pare a máquina,

Em segundo lugar, corte primeiro uma etiqueta completa, respectivamente, nas bobinas antiga e nova, em duas ao longo da linha do meio (meio de duas marcas de olhal em ambas as extremidades de uma etiqueta) e cole-as com fita adesiva.

Atenção: Partes incompletas nessas duas etiquetas cortadas devem formar uma obra de arte inteira. Uma tira de fita cobre a frente de duas etiquetas em uma área pequena.

Aperte a trava rápida após enrolar o rolo de etiquetas em referência ao Caminho de desenrolamento de etiquetas. Em seguida, mova a máquina manualmente em vez de usar o botão Iniciar e remova o recipiente correspondente à etiqueta integrada com fita. Por fim, verifique se a posição de corte está correta, caso contrário, o operador deve executar o Homing conforme dito.

Use o botão Iniciar para executar a máquina.

Sequência de operações:

1. Toque em Homing na tela e o servo motor funcionará para encontrar a posição de corte adequada (marque a posição)
2. Confirme que não há alarme
3. Remova a etiqueta redundante e, em seguida, coloque o rolo de corte aspirando a borda da etiqueta na direção correta.

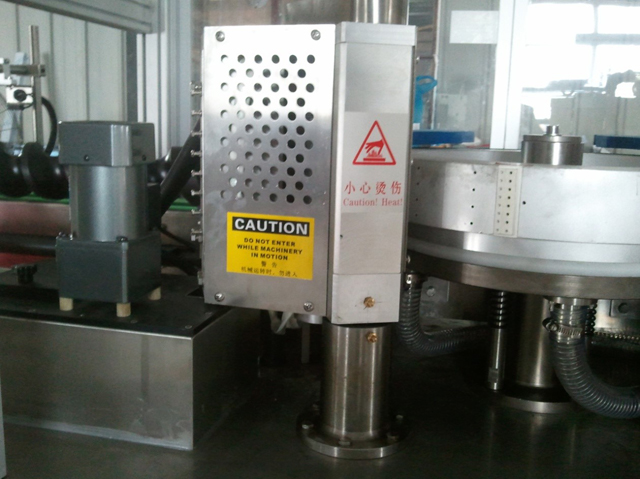

Explicação especial para máquina de etiquetagem de cola quente

• A máquina de fusão a quente tem uma entrada e uma saída no total
• O tubo de entrada tem 4 polegadas de comprimento
• Temperatura normal definida como 160℃
• No verão, a temperatura é definida como 150℃
• Normalmente, leva 40 minutos para ficar pronto para derreter, mas há exceções de acordo com vários adesivos.
• É necessário manter o adesivo limpo na máquina de derretimento. Quaisquer pedaços de adesivo lascado, se existirem, não poderão mais ser usados na produção. Caso contrário, eles bloqueariam os canos.
• O ser humano deve manter distância para evitar queimaduras quando a máquina de fusão a quente estiver funcionando.
• Somente o(s) técnico(s) do fabricante da máquina de fusão está(ão) autorizado(s) a fazer a manutenção desta máquina.

Limpeza e Manutenção

É permitido limpar a máquina de etiquetagem por alguém sem conhecimento em mecânica/eletricidade, mas ele precisa ser devidamente treinado. Atenção, a energia deve estar desligada ao limpar a máquina.

Com certeza, para aqueles que têm conhecimento de mecanismos e eletricidade, há menos chances de estar em perigo.

Recomendamos fortemente que a manutenção seja feita por trabalhadores qualificados e treinados.

Atenção: A manutenção abrange muitos fatores, como mecanismo, eletricidade, motor, etc.
