Equipamento de tampagem rotativa de alta velocidade com 8 cabeças para tampas de bomba

Dimensões: 2000 mm (comprimento) * 1800 mm (largura) * 2800 mm (altura)
Cabeça de cobertura: 8 cabeças
Taxa de aprovação independente: 99%
Velocidade: 80bpm
Voltagem: 220V-380v, 50-60HZ (com base nos requisitos)
Potência total: 5kw
Fonte de ar necessária: fonte de ar limpa e estável de 0,6 MPa
Ruído de funcionamento (decibéis): ≦80 decibéis
Peso da máquina: 3,5 toneladas
Material da máquina Estrutura: aço carbono terceirizando estrutura de aço inoxidável;

A máquina de fechamento de tampas de bomba de alta velocidade é composta de várias partes principais, incluindo alimentação de garrafas/tampas, elevador automático de tampas e desembaralhador, entrada e saída de moldes de garrafas, mecanismo de fechamento, mecanismo de rejeição, controle elétrico, etc.

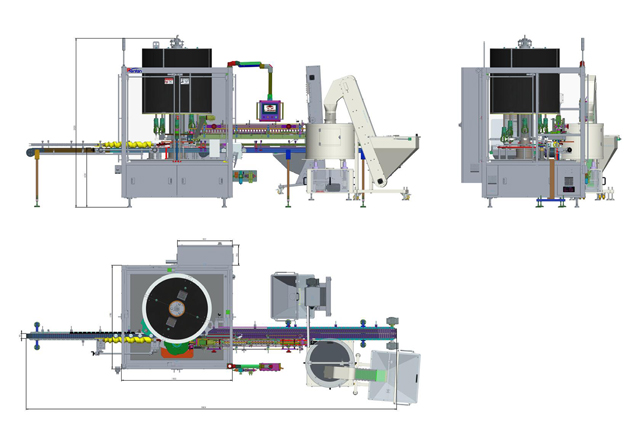

Desenho

Características

Alimentação de tampas integrada, controlada por PLC, pega, inserção e rotação (pode ser afiliada à máquina de classificação automática de tampas para realizar automação completa)
A capacidade de produção pode atingir 80 bpm com 8 cabeças
Operação suave, sem arranhões e danos às tampas e recipientes
Trocas rápidas
Estrutura do módulo, manipulação na tela sensível ao toque, fácil manutenção
Adequado para diferentes tamanhos de tampas, aplicável na indústria química diária

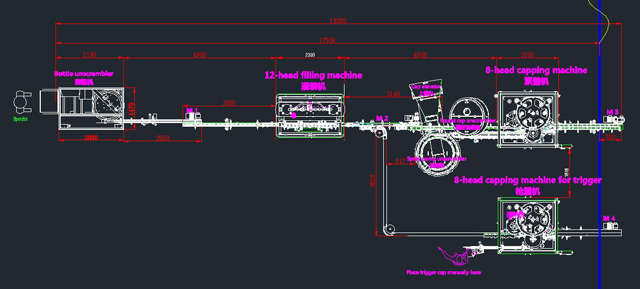

Fácil conexão à máquina de enchimento e etiquetadora
Baixo ruído de funcionamento

Princípio de funcionamento

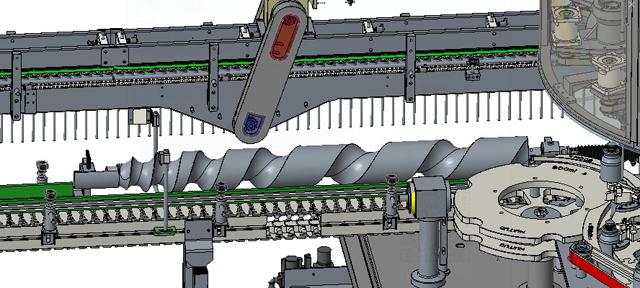

Mamadeira com haste de parafuso

O parafuso de entrada da garrafa é processado pelo design de contorno, com alimentação de mamadeira precisa e rápida; Movimentos suaves, sem danos à mamadeira. O acionamento do parafuso segue o acionamento principal, o ângulo do parafuso pode ser definido por meio da tela de toque para fazê-lo corresponder à roda estrela. Há um sensor no parafuso de entrada da garrafa, sem garrafa, sem tampa e alarme quando a garrafa está presa.

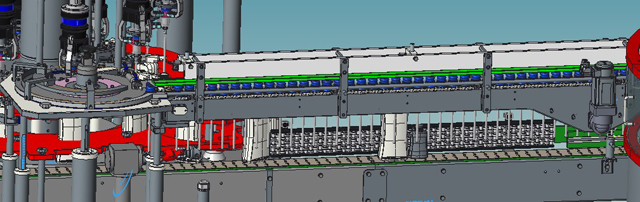

Alimentação da tampa do servo:

O tampador de parafuso adota servo motor para a corrente de alimentação de tampa. O servo motor tem as vantagens de partida e parada periódicas, rotação positiva e negativa periódica, não apenas reduzindo o ruído e evitando o travamento da tampa.

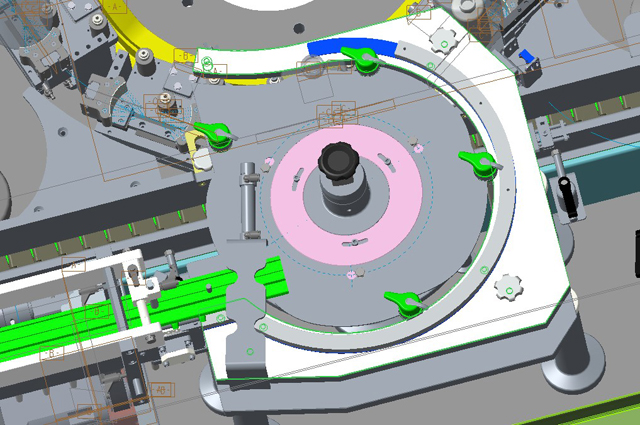

Divisão de Caps

O divisor da tampa é personalizado de acordo com o formato da tampa e diâmetros diferentes exigiriam troca, mas apenas a parte branca na imagem a seguir precisa ser trocada.

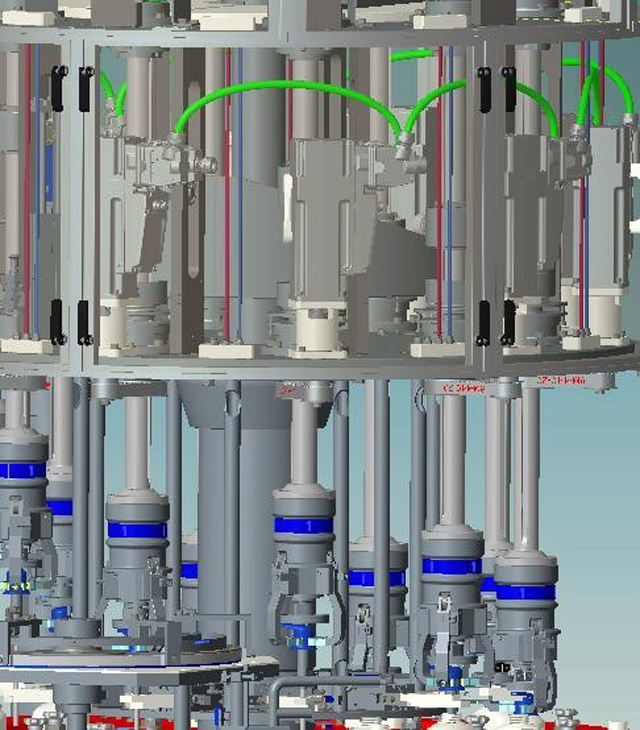

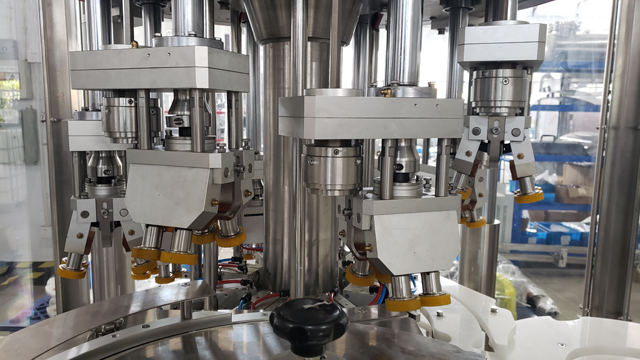

Capacitação de servo:

A máquina de tampar parafusos usa o sistema de acionamento Siemens, que combina o sistema de controle e o servo motor em um sistema unificado ultracompacto para máxima flexibilidade em espaço mínimo e redução de 90% na fiação. No processo de tampar, o servo motor pode controlar o movimento da curva de tampar em seções e, ao mesmo tempo, pode garantir um processo de segmentação suave e realizar o controle de torque de tampar digital, que é completamente superior ao controle de torque de embreagem tradicional.

Controle de malha fechada pelo servo motor e programa durante todo o processo de encapsulamento;
Ajuste automaticamente a força de fechamento até que o torque definido seja atingido;
Devido ao controle preciso e flexível do módulo de acionamento de movimento e do programa, a influência da inércia do cabeçote de fechamento e o desvio das peças podem ser eliminados;
A troca de torque entre diferentes produtos pode ser obtida simplesmente alterando o valor definido do programa.

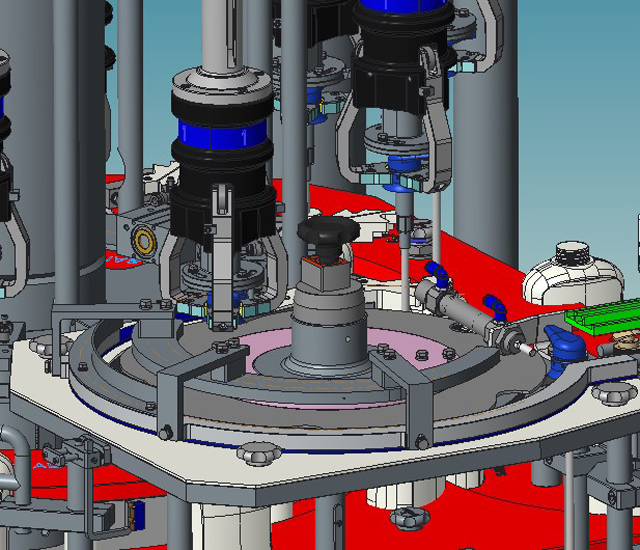

Nota: Para a máquina de fechamento de 8 cabeças para tampa de gatilho, as cabeças de fechamento são diferentes:

Adota embreagem magnética permanente para controlar o torque da tampa.

Durante o processo de cobertura, o torque é distribuído uniformemente para as quatro rodas
Faça movimento não relativo entre rodas e tampas
Mantenha uma posição estática entre as rodas e as garrafas durante o fechamento
Sistema de controle de torque de alto valor, um valor de torque estável e razoável

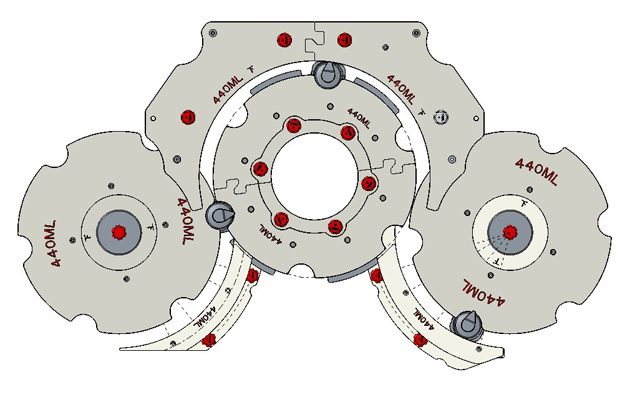

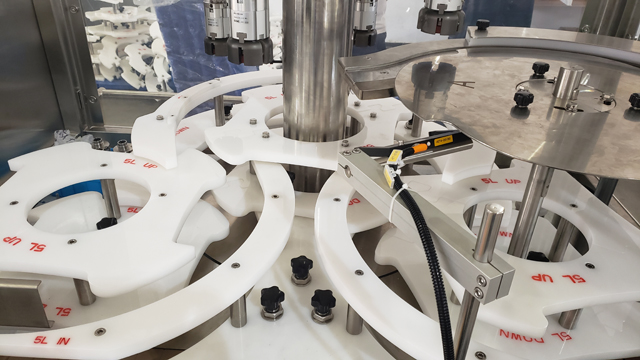

Alterando diferentes produtos-modelos

Feito de PP, projetado pelo formato da garrafa, com superfície lisa. Ele não só pode estabilizar o posicionamento, como também evitar que a garrafa seja arranhada; e permite troca rápida.

Para diferentes especificações de produtos, ele adota design de liberação rápida. Os modelos são codificados por cores para distinguir entre diferentes especificações.

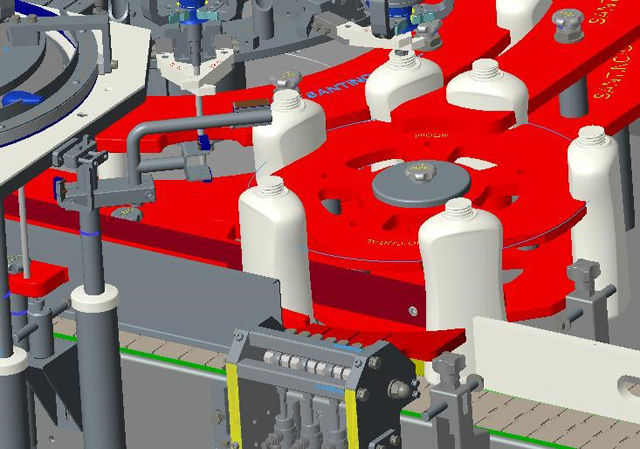

Sistema de Rejeição

Transportador duplo equipado após a tampa. Os produtos qualificados são normalmente transportados, e os não qualificados (sem tampa, sem câmara de ar, tampa mal aplicada) serão automaticamente divididos para outro transportador pelo cilindro oscilante. Quando o bloqueio da garrafa aparecer, a máquina de tampar irá parar automaticamente e irá iniciar novamente quando o problema for resolvido.

Porta de segurança

Todas as portas são instaladas com interruptor de limite para garantir que a máquina pare e envie um sinal de aviso quando a porta estiver aberta. Todas as máquinas da área de produção com proteção móvel são eletricamente intertravadas para desligar completamente o circuito de controle e acionamento principal e parar rapidamente todo o movimento da máquina imediatamente após a abertura da proteção.

Principais Parâmetros Técnicos

- Dimensões: 2000 mm (comprimento) * 1800 mm (largura) * 2800 mm (altura)
- Cabeça de cobertura: 8 cabeças
- Taxa de aprovação independente: 99%
- Velocidade: 80bpm
- Voltagem: 220V-380v, 50-60HZ (com base nos requisitos)
- Potência total: 5kw
- Fonte de ar necessária: fonte de ar limpa e estável de 0,6 MPa
- Ruído de funcionamento (decibéis): ≦80 decibéis
- Peso da máquina: 3,5 toneladas
- Material da máquina Estrutura: aço carbono terceirizando estrutura de aço inoxidável;
- Tampa de rosca em contato com a tampa: poliuretano (PU);
- Porta de tela: borda de aço inoxidável, plexiglass; caixa elétrica: aço inoxidável;
- Conexão e fixação de peças mecânicas: aço carbono, aço inoxidável, etc.;
- Selo: borracha

Principais componentes técnicos

CLP: Siemens
Tela sensível ao toque: Siemens
Servo: Siemens
Disjuntor: Schneider
Conversor de frequência: Siemens
Botão: Schneider
Luz de alarme: Schmersal
Interruptor de porta de segurança: Schmersal
Sensor: SICK/IFM/LEUZE
Módulo remoto: Fbox-WIFI (para comunicação instantânea e controle remoto)

Se as marcas acima estiverem fora de estoque, escolheremos marcas equivalentes.

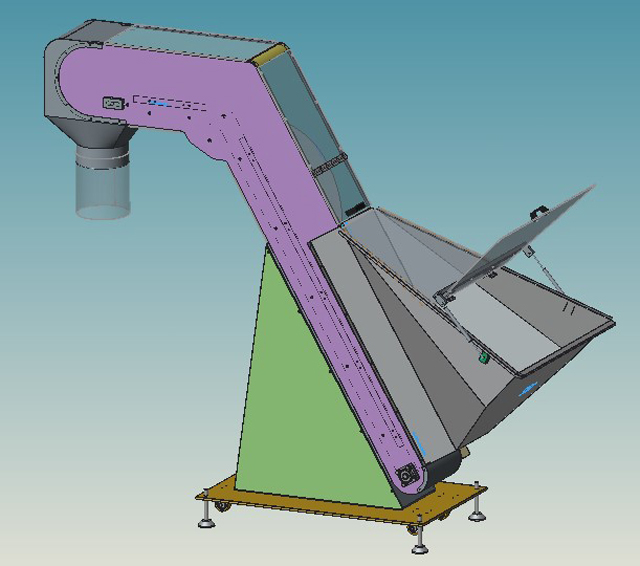

Elevador e desembaralhador automático de tampas

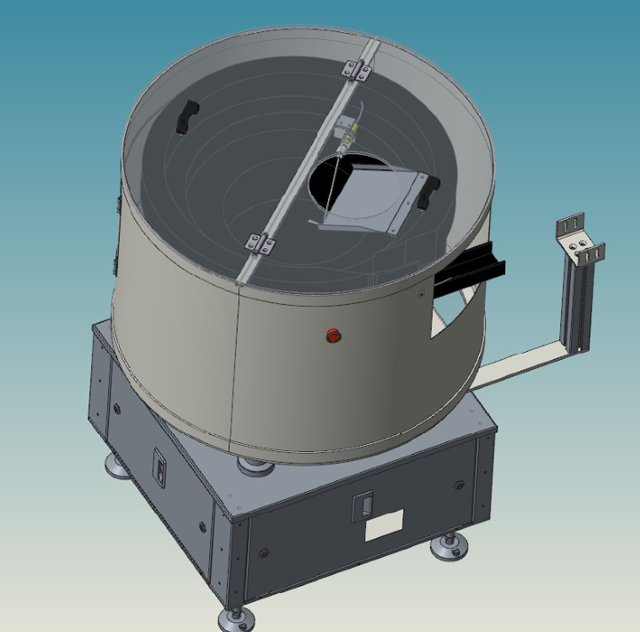

É para organizar a tampa de pulverização desordenada regularmente pelo princípio de vibração e a tampa redonda pelo posicionamento da placa. A tampa é emitida do canal de cobertura de forma ordenada, e a máquina de tampar é agarrada pela placa de distribuição.
A velocidade do unscrambler é ajustada automaticamente de acordo com o elevador. O elevador é conectado com o unscrambler e controla automaticamente a velocidade de envio de tampas, que é combinada com a velocidade de toda a linha.
O desembaralhador é controlado automaticamente pela interface da máquina de fechamento, sem ajuste manual.
Os parâmetros podem ser armazenados.
Troca rápida.
