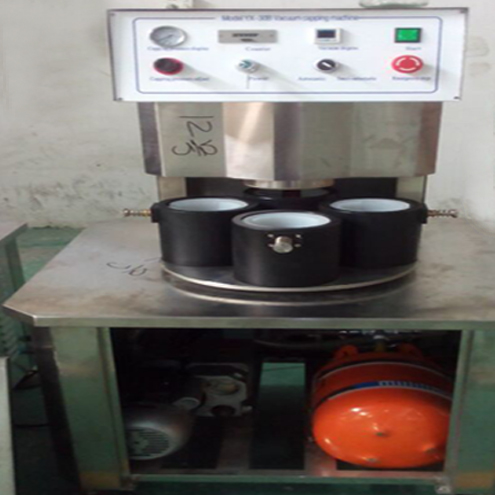

Máquina de selagem a vácuo semiautomática para potes de vidro Equipamento de selagem de alimentos

• Modelo: Máquina de encapsulamento a vácuo VK-SVC
• Fonte de alimentação: AC220V/50-60Hz
• Velocidade de limitação: 1200-1500bph
• Potência: ≤1,3KW (inclui bomba de vácuo)
• Diâmetro da tampa: Φ30-Φ85mm 、Φ85-Φ110mm
• Altura da garrafa: 50-180 mm 、120－250 mm
• Diâmetro da garrafa: Φ30-Φ80mm Φ80-Φ150mm
• Grau de vácuo limite: -0,08Mpa
• Torção de cobertura: 5-25N.M
• Consumo de ar: 0,5m3/0,7Mpa
• Tamanho da máquina: 750*7001350mm
• Peso: 157 kg

Ver vídeo

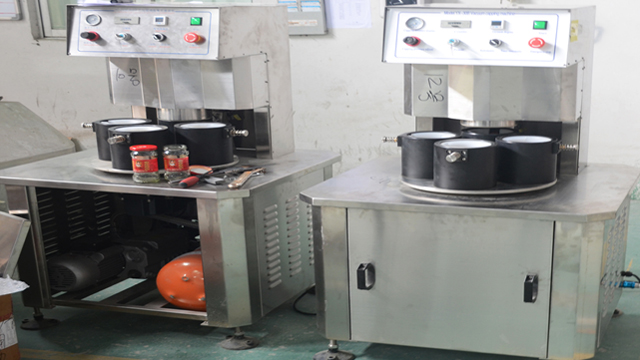

Esta série de máquinas de fechamento foi pesquisada e produzida por nós mesmos, com anos de experiência em produção; é uma criação original nacional, ela usa uma bomba de vácuo para aspirar, alto grau de vácuo disponível, torque de fechamento e nível de vácuo podem ser ajustados sob demanda, compatíveis com uma variedade de diferentes formatos e tamanhos de garrafas para fechamento, forte compatibilidade e fácil ajuste.

Os principais componentes pneumáticos e elétricos são de marcas mundialmente famosas, com desempenho estável e confiável.

Amplamente utilizado em garrafas de vidro com tampas de folha de flandres, fechamento a vácuo para alimentos, alimentos enlatados, bebidas, condimentos, produtos para a saúde e outras indústrias.

Parâmetro Técnico Principal

• Modelo: Máquina de encapsulamento a vácuo VK-SVC
• Fonte de alimentação: AC220V/50-60Hz
• Velocidade de limitação: 1200-1500bph
• Potência: ≤1,3KW (inclui bomba de vácuo)
• Diâmetro da tampa: Φ30-Φ85mm 、Φ85-Φ110mm
• Altura da garrafa: 50-180 mm 、120－250 mm
• Diâmetro da garrafa: Φ30-Φ80mm Φ80-Φ150mm
• Grau de vácuo limite: -0,08Mpa
• Torção de cobertura: 5-25N.M
• Consumo de ar: 0,5m3/0,7Mpa
• Tamanho da máquina: 750*7001350mm
• Peso: 157 kg

Estrutura e princípios de funcionamento

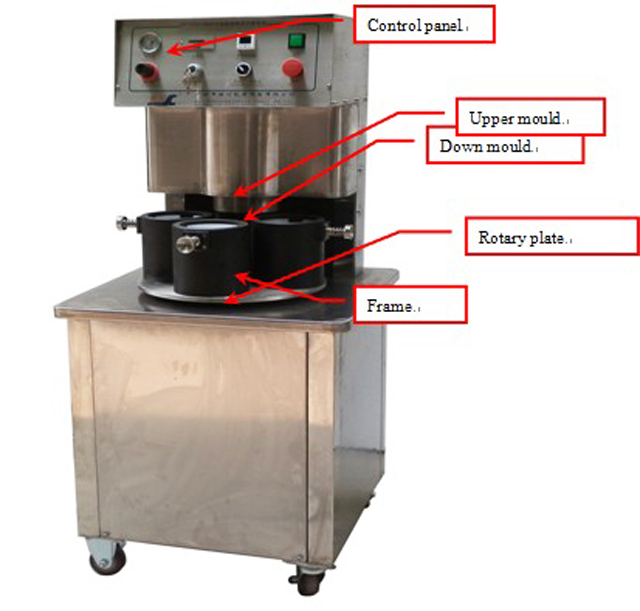

Imagem 1 Máquina de selagem a vácuo

Princípios de funcionamento e funções

Esta máquina é composta por estrutura de máquina, molde superior e inferior, sistema de posicionamento rotativo, estrutura de fechamento, sistema de vácuo e sistema de controle elétrico e de pressão.

Trabalhando como: coloque o vidro com tampas no molde inferior, depois coloque o molde inferior no centro da cabeça de fechamento manualmente. Então a máquina estará fechando automaticamente com vácuo.

Esta máquina tem as seguintes funções:

1. Quando você coloca o molde para baixo no centro da cabeça de fechamento, a máquina irá fechar automaticamente com vácuo;
2. Função de ajuste de vácuo mais baixo: se a máquina não conseguir atingir o grau de vácuo definido anteriormente, ela não funcionará no próximo procedimento;
3. Função de torque de fechamento: A cabeça de fechamento é movida por cilindro de ar e pode ser ajustada por pressão;

Estrutura principal e componentes

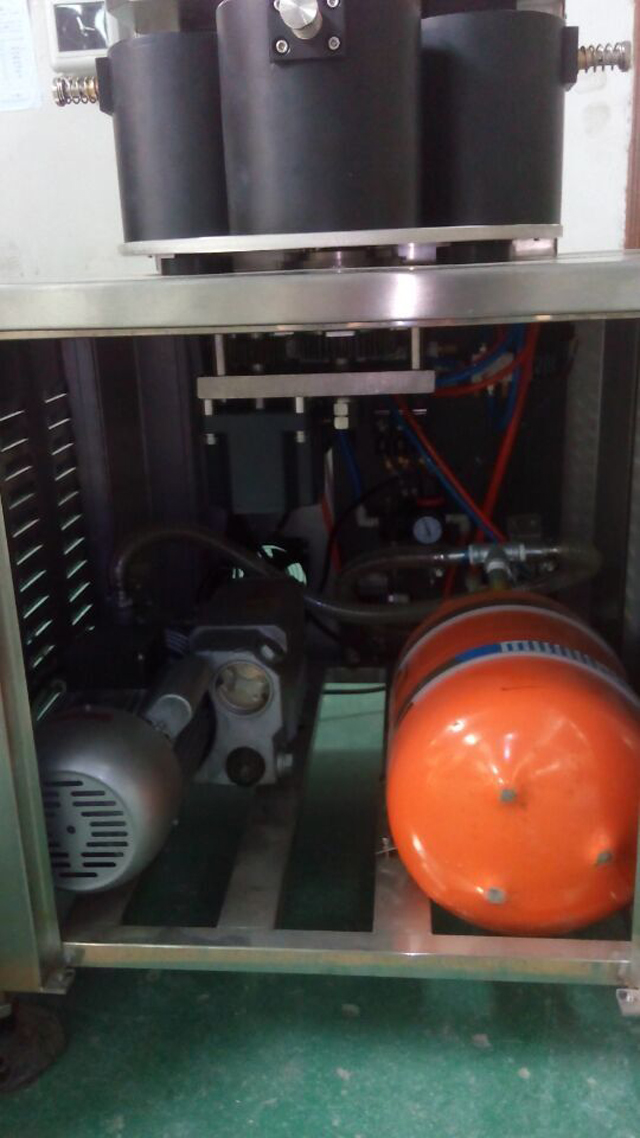

Bomba de vácuo e tanque de vácuo:

Bomba de vácuo e tanque de vácuo são usados para atingir a função de vácuo, a bomba de vácuo deve estar com óleo de vácuo, metade do óleo de vácuo dentro está ok. Não é permitido usar a máquina se não houver mais óleo de vácuo dentro

Por favor, conecte a bomba de vácuo e o tanque de vácuo conforme a imagem acima e forneça energia

Estrutura de placa rotativa

Esta placa rotativa é movida por 4 etapas. Para garantir que a placa rotativa se mova de forma constante, esta placa rotativa adota 3 placas de fricção para fornecer resistência para garantir um movimento estável. Deve manter a máquina limpa durante o trabalho, e as placas de fricção se desgastarão gradualmente, verifique regularmente e troque regularmente.

A placa rotativa é movida pelo motor principal, quando o detector de sinal se move para os interruptores de proximidade de partida e recebe sinais (o detector de sinal e os interruptores de proximidade têm cerca de 2-3 mm), o molde superior se move para a tampa, quando está tampando, o motor ainda está funcionando, quando o detector de sinal se move para os interruptores de proximidade de segurança e recebe o sinal, o motor para de funcionar.

Os conjuntos de cobre do braço serão desgastados durante o trabalho, deve-se colocar um pouco de graxa nele regularmente e trocá-lo quando estiver danificado. Ao trocá-lo, você pode ver a imagem 5

Estrutura de cobertura

Cabeça de cobertura

A cabeça de fechamento é movida pelo cilindro para levantar e abaixar, quando a cabeça de fechamento está abaixada para fechar e atingir o grau de vácuo conforme definido antes, a cabeça de fechamento se moverá para o próximo procedimento. O torque de fechamento pode ser ajustado pelo botão de pressão de fechamento no painel de controle (como você pode ver no painel de controle)

A borracha vermelha dentro da cabeça de cobertura é a parte de fácil desgaste, precisa ser verificada e trocada com frequência. Ao cobrir, a cabeça de cobertura deve ficar bem presa às tampas, você pode colocar algo dentro do molde inferior para atingir diferentes alturas. Mas a altura não pode ser muito alta, ou se for muito alta, você não pode atingir a função de vácuo, mas se não for altura suficiente, não pode ser coberto. Normalmente, a distância para as tampas e o topo do molde inferior é de 16 mm a 19 mm

Dispositivo de clique de garrafa

O dispositivo de clique da garrafa serve para fixar a garrafa durante o fechamento, quando a placa rotativa é posicionada, o cilindro de clique da garrafa se move para fixar a garrafa para garantir um bom fechamento

Instalação

1. A máquina deve estar em um local limpo e seguro
2. Certifique-se de que a parada de emergência esteja disponível (imagem 5)
3. Fornecimento de energia para verificação
4. Conecte a máquina com o gasoduto ao separador de óleo e água, ajuste a pressão do ar para 0,6 Mpa
5. Conecte o tanque de vácuo à máquina. Certifique-se de que não haja vazamento de gás.

Operação do painel de controle

O painel de controle consiste em mesa de pressão de fechamento, ajuste de pressão de fechamento, contador, interruptor de energia, ajuste de vácuo e parada de emergência.

1. O ajuste da pressão de fechamento pode ser usado para ajustar o torque de fechamento: quando girado no sentido horário, a pressão aumenta e o torque de fechamento é mais forte; quando girado no sentido anti-horário, a pressão diminui e o torque de fechamento é menor.
2. Parada de emergência, quando algo emergencial acontecer, pressione o interruptor de parada de emergência, então a máquina estará em situação segura
3. O contador serve para contar quantos copos você produziu. Se você apertar o botão de reset, o contador será contabilizado como zero.
4. Se precisar ajustar o grau de vácuo, pressione o “M” na tabela de ajuste de vácuo e ele exibirá “St1”, pressione “︽” “︾” para ajustar
5. Separador de óleo e água e pressão e ajuste (figura 10)

O separador de óleo e água é composto por válvula de controle manual, ajuste de pressão, mesa de pressão de ar, ajuste de óleo, filtro de ar e lubrificador

A válvula de controle manual serve para ligar e desligar todo o suprimento de ar da máquina

O ajuste de pressão serve para fornecer pressão à máquina. Quando é no sentido horário, a pressão aumenta; quando é no sentido anti-horário, a pressão diminui.

A tabela de pressão de ar é para exibir a pressão de trabalho da máquina

O ajuste do óleo é para fornecer óleo para a máquina, quando é no sentido horário, o óleo diminui, quando é no sentido anti-horário, o óleo aumenta

O filtro de ar remove a água do ar comprimido. Quando a pressão do separador de óleo e água for zero, o filtro de ar removerá a água automaticamente.

O lubrificador fornece óleo para a máquina. Primeiro, é necessário desligar o suprimento de ar e colocar um pouco de óleo no lubrificador, cerca de 2 a 3 meses por vez.

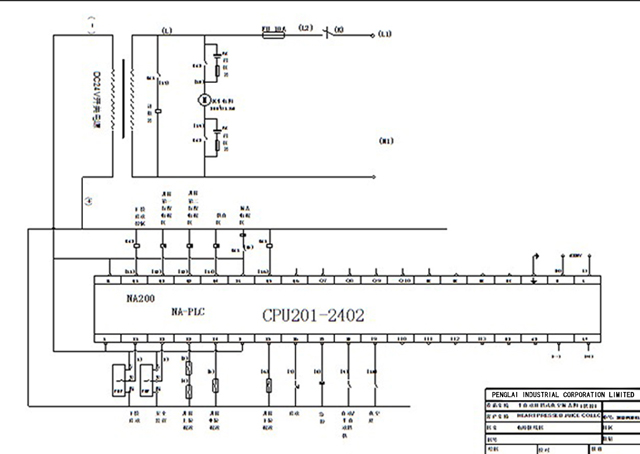

Desenho elétrico para máquina de fechamento a vácuo

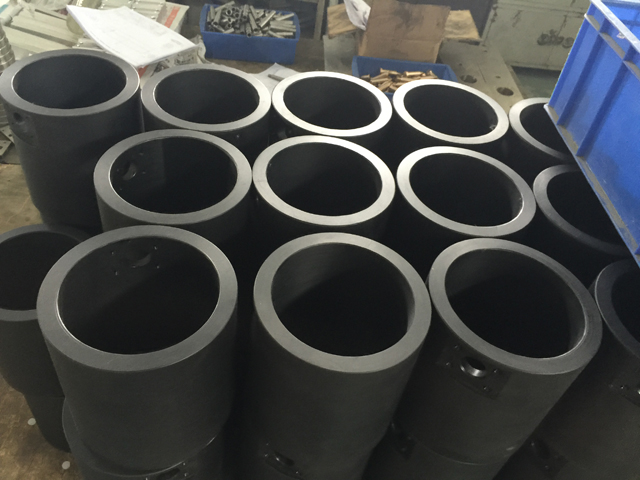

Peças de reposição para moldes para se adaptar a diferentes tamanhos de potes/garrafas
