Linha de enchimento e fechamento de líquido de garrafa pequena monobloco personalizada

• Modelo: VK-MFC
• Volume de enchimento: 1-150ml
• Produção: 30-50 garrafas/min
• Precisão de enchimento: menos de ±1%
• Fonte de alimentação: 220 V/50 Hz (personalizada de acordo com as necessidades do cliente)
• Taxa de limitação: mais de 99%
• Taxa de rolha: mais de 99%
• Taxa de rotulagem: mais de 99%
• Fornecimento de ar: 1,3 m3/h 0,4-0,8 Mpa
• Potência: 2,0 kw
• Peso: 650 kg
• Dimensão: 6000*3200*1750mm

Visão geral do produto para linha de enchimento e fechamento de garrafas pequenas

Adequado para aplicações de enchimento e selagem de líquidos de 5-100 ml na indústria farmacêutica, a máquina de enchimento de líquidos de pequena dose VK-MFC tem estrutura razoável, mesa de indexação de alta precisão para enchimento, fechamento, prensagem de tampas, enchimento de bomba peristáltica de precisão; A máquina é controlada pelo PLC com a vantagem de fácil operação e manutenção. Existe o sistema para funcionar como nenhum enchimento sem alimentação de garrafas, nenhum entupimento sem sensoriamento de garrafas, nenhum entupimento sem plugues. A linha de enchimento, feita de aço inoxidável como plataforma de trabalho, está em linha com o padrão GMP. A máquina controlada por sistema duplo pneumático e elétrico na máquina adota a transmissão mecânica, que pode transmitir a potência em consumo de energia estável e menor, além dos recursos de posicionamento preciso. A linha de enchimento é especialmente usada na produção em massa.

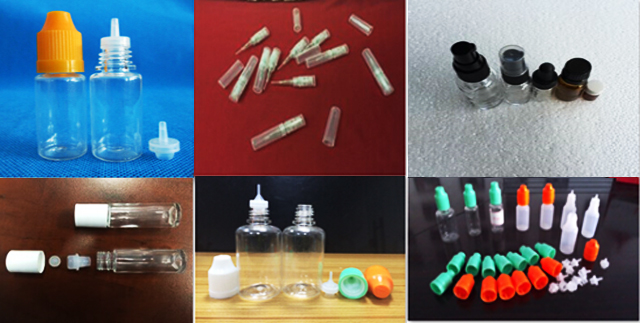

Aplicação da linha de enchimento:

Parâmetro técnico principal da linha de rotulagem de tampas de enchimento:

Modelo: VK-MFC

Volume de enchimento: 1-150ml

Produção: 30-50 garrafas/min

Precisão de enchimento: menos de ±1%

Fonte de alimentação: 220 V/50 Hz (personalizada de acordo com as necessidades do cliente)

Taxa de limitação: mais de 99%

Taxa de rolha: mais de 99%

Taxa de rotulagem: mais de 99%

Fornecimento de ar: 1,3 m3/h 0,4-0,8 Mpa

Potência: 2,0 kw

Peso: 650 kg

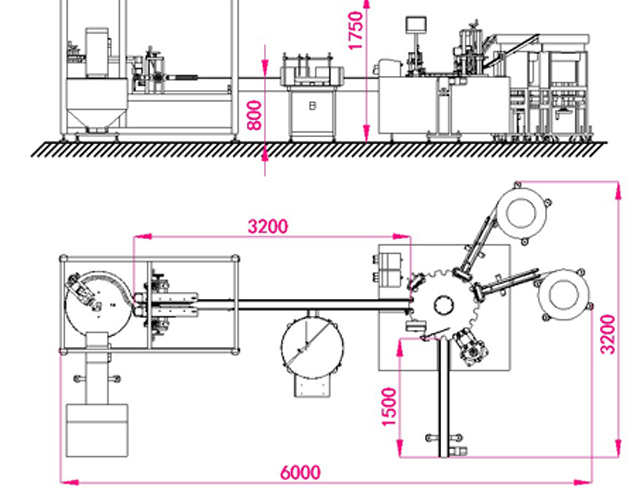

Dimensão: 6000*3200*1750mm

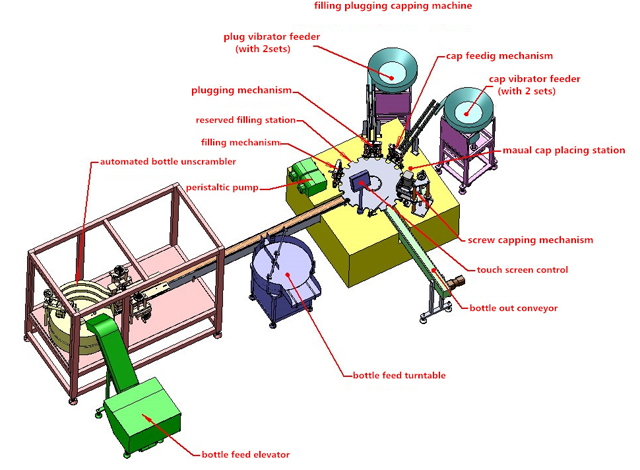

Configuração básica da linha de enchimento

Peças de reposição para enchimento de monobloco

Principais peças e princípio de funcionamento

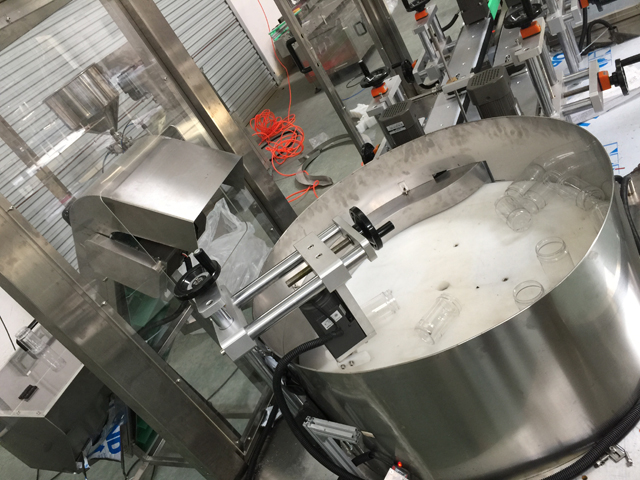

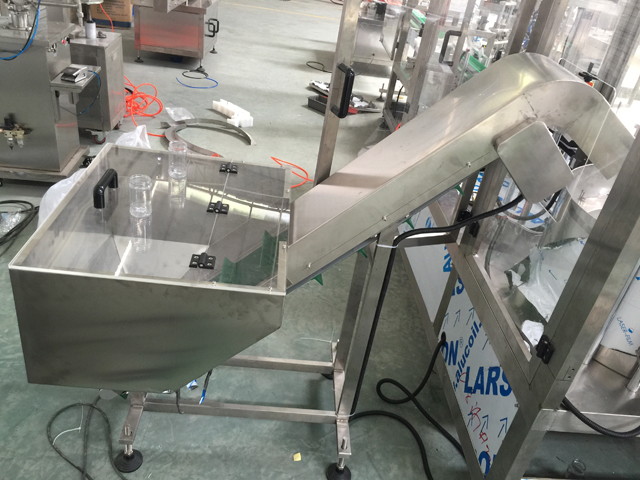

Sistema de desembaralhamento de garrafas

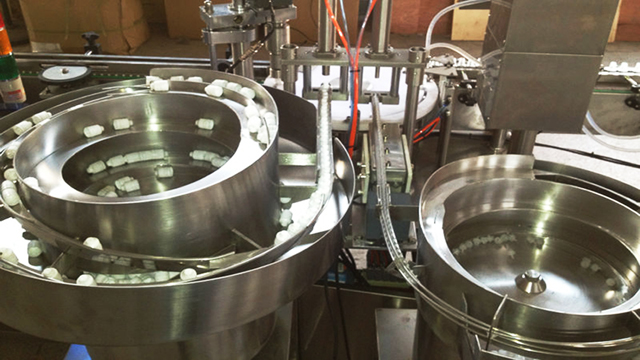

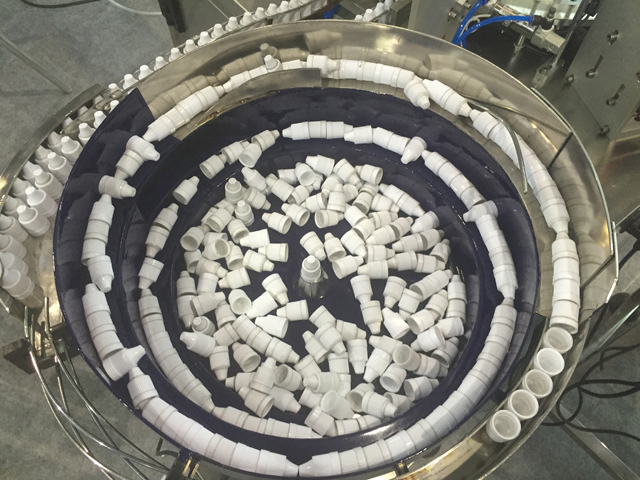

Tampas de garrafas e vibrador de plugger interno

1. A máquina é constituída de peças como correia transportadora, esboço da máquina, vibrador para garrafas e tampas, bomba peristáltica etc.

2. Prepare garrafas, plugues, tampas e líquido suficientes. Os plugues e tampas devem preencher completamente as trilhas vibratórias e nas estações de trabalho de plugue e tampa. As garrafas devem ser entregues por correia transportadora para a roda estrela de indexação, então as garrafas serão entregues intermitentemente pela roda estrela de indexação para as posições de enchimento, plugue e tampa.

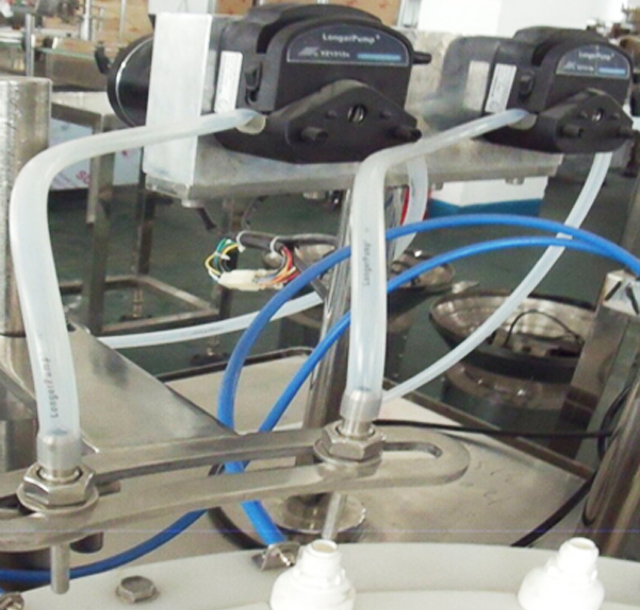

3. O líquido deve ser sugado pela bomba peristáltica e então entregue pelos tubos de silicone. Finalmente, o líquido será enchido nas garrafas pelo tubo de agulha que está se movendo automaticamente para cima e para baixo. Para cada movimento para cima e para baixo dos tubos de agulha, dois ciclos de enchimento são feitos. O enchimento é completado pela inserção cíclica de bicos de enchimento nas garrafas. Com o olho fotoelétrico de detecção de nenhuma garrafa, se não houver garrafas na estação de trabalho, a bomba peristáltica para de funcionar, pois nenhuma garrafa pode ser detectada.

4. A tigela vibratória do plugue entrega os plugues para a estação de inserção de plugues, enquanto as garrafas cheias são transferidas intermitentemente pela roda estrela de indexação para a posição sob a estação de plugues.

5. Em seguida, o cilindro aciona o inseridor de plugue para mergulhar para baixo e empurrar os plugues para dentro das garrafas. As garrafas inseridas no plugue serão transferidas pela roda estrela de indexação para as estações de queda e fechamento de tampas

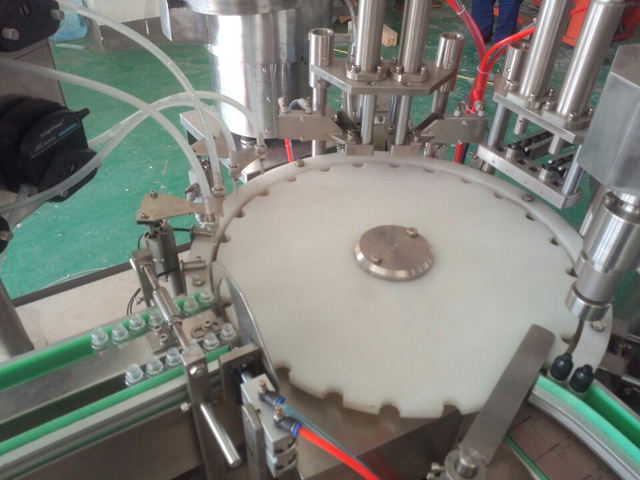

6. A cabeça de fechamento gira e se move para cima e para baixo como um todo. Quando as garrafas param sob ela, a cabeça de fechamento descendente agarra as tampas e termina de fechar. Com o olho fotoelétrico de detecção de plugue, uma vez que não há garrafas na estação ou há garrafas, mas nenhuma tampa, então o mecanismo de prensagem da tampa para de se mover, pois nenhum plugue interno pode ser detectado. Ao fazer isso, o produto acabado pode ser evitado sem plugues internos. O fechamento é obtido principalmente pelos movimentos de rotação para cima e para baixo. As garrafas tampadas são entregues ao final da máquina e o próximo ciclo está pronto.

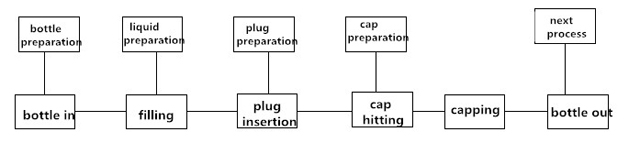

7. O processo de trabalho da máquina

Manutenção

1. É necessário verificar e manter a máquina para alongá-la e otimizar sua função; A máquina de trabalho deve ser mantida a cada três meses; A parte do rolamento e da transmissão da engrenagem deve ser lubrificada com graxa; A lubrificação deve ser feita periodicamente; O óleo da via deslizante (N68) deve ser adicionado à parte como movimento do mecanismo alternativo ou elevação duas vezes ao dia; O óleo automotivo (N68) deve ser adicionado às partes rotativas ou oscilantes; A cada meio mês, adicione a graxa na ranhura do came; A cada mês, uma vez para o bico de óleo, adicionando a graxa;

2. Nunca use ferramentas de metal para bater ou raspar a superfície onde a colagem está aglomerada nas peças, como componentes ou moldes.

3. Se a máquina parar de funcionar por um longo período, adicione graxa para lubrificação em peças como transmissão ou rolamento; trate também a máquina com proteção à prova d'água.

4. Nunca coloque objetos sobre a máquina para não danificá-la.

5. Limpe a poeira dentro dos componentes periodicamente, verifique também todos os parafusos e conserte qualquer parafuso solto.

6. Verifique os parafusos nos terminais para fiação em um determinado momento e certifique-se de que o parafuso esteja fixo;

7. Verifique se há alguma estação solta no caminho da fiação esticada das caixas elétricas; Se a parte estiver muito solta, recoloque o parafuso para evitar abrasão ou danos na camada de isolamento, o que pode causar vazamento elétrico;

8. Verifique as peças facilmente desgastadas e troque as danificadas a tempo;

Embalagem e Transporte

Nunca coloque a máquina horizontalmente ou em pé; Desmonte o pé da máquina e fixe a máquina inteira com o fundo da caixa. A máquina deve ficar parada na caixa sem nenhuma folga da caixa ou estação de agitação durante o transporte;

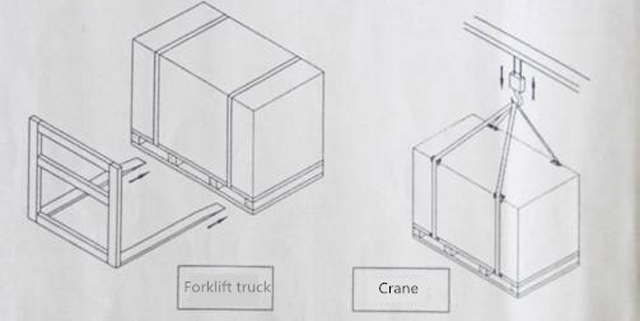

A embalagem da máquina deve ser neutra; Ao mover a máquina, use a empilhadeira ou guindaste e mova a máquina da parte inferior em movimento estável; Observe a ilustração na imagem abaixo; ao içar e balançar a máquina, o guindaste não deve entrar em contato com a máquina. Fixe a máquina com 4 parafusos M16X200 e conecte os guindastes e os parafusos para içar e balançar as máquinas. Enquanto isso, para amortecer os objetos de proteção sob a máquina. Use o suporte para içamento estável, se necessário (ilustrado como abaixo na fig.)

Antes de desembalar a caixa, verifique se há algum dano na caixa; Se ocorrer algum dano na caixa, não abra a caixa e entre em contato com a transportadora imediatamente; Abra a caixa sob a supervisão dos trabalhadores da transportadora e registre o processo;

No que diz respeito à segurança, a distância do solo para a empilhadeira deve ser mantida abaixo de 1 m; se usar o guindaste para mover a máquina, a distância deve ser mantida entre 2 e 2,5 metros.
