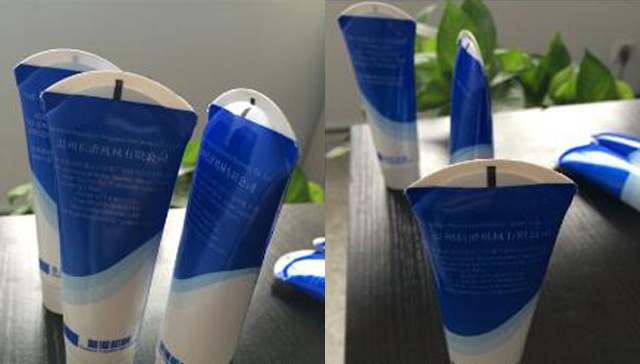

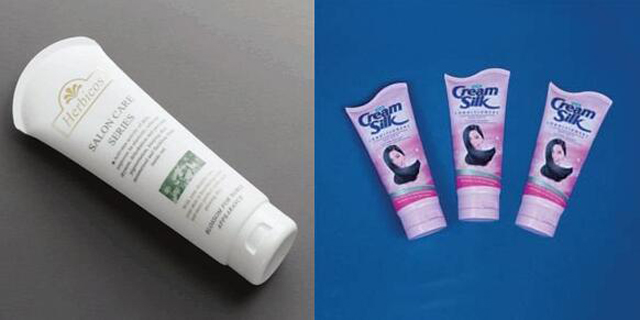

Máquina de enchimento e selagem de tubos curvos, seladora especial de extremidades de tubos

• Modelo: VK-TFS-009H
• Volume máximo do funil de enchimento: 65L; E equipado com controlador de nível de líquido, com sinal de saída de uma bomba pneumática ou elétrica e funil de aquecimento de dois andares para opção
• Cilindro de enchimento: 3 tamanhos de cilindro de enchimento estão disponíveis: cilindro de enchimento de 20Ø mm para encher um volume de 3~40cc; cilindro de enchimento de 45Ø mm para encher um volume de 20~200c; cilindro de enchimento de 61Ø mm para encher um volume de 30~330cc
• Estação de trabalho: Estação de trabalho rotativa, 12 estações, equipada com controlador de came; Dispositivo de vedação Marca STRONG Dispositivo de vedação
• Velocidade: 30~70 pcs./min, dependendo do diâmetro do tubo e do volume de enchimento
• Motor de acionamento principal: motor de velocidade variável de 1 HP; Motor para misturador motor de velocidade variável de 1/4 HP ou motor regulador de tensão de 90 W (para opção)
• Fonte de alimentação: 220V x 1Px 50/60 HZ, transformador interno 220V x 3Px 50/60 HZ
• Pressão de suprimento de ar: 5~8 Kg/cm2,
• Consumo: 250l/min
• Equipado com filtro de água para ar comprimido
• Dimensão: 2250x 1450x 2200 m/m
• Peso NW/ GW: 800/ 950 Kg

Ver vídeo

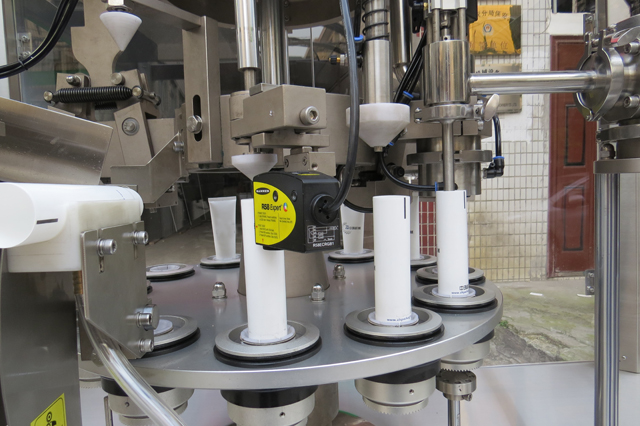

O processo de alimentação de tubo, enchimento, selagem, corte de tubo e digitação de número de série é uma operação automática. Os produtos finais serão ejetados do funil de ejeção. Use aquecedor de contato para selar o tubo rapidamente. Adequado para tubos de plástico macio, tubos de plástico laminados, tubos de alumínio laminado.

Vantagem em máquinas de enchimento e selagem de tubos personalizados, máquinas de enchimento e selagem de tubos curvos

1. Esta máquina é equipada com um programa de computador controlado por interface homem-máquina com uma unidade de display de toque e controles PLC, fácil para ajuste e operação. A interface homem-máquina pode ajustar a velocidade do motor de acionamento principal, o motor de passo e o motor de acionamento para o misturador e a quantidade necessária.

2. Função de proteção de segurança: Em caso de qualquer ocorrência do seguinte: temperatura muito baixa, pressão de ar muito baixa, tubos a serem enchidos muito altos ou muito baixos, porta de segurança aberta, torque do motor muito alto, volume de enchimento insuficiente dentro de um tubo ou máquina de enchimento conectada fora de serviço etc., um sinal da falha relacionada será enviado ao display LED para informar o operador para correção, para que a qualidade da vedação e a quantidade de produção possam ser controladas. O funil é equipado com misturador automático que ajuda o processo de enchimento a ser mais suave. Funil de enchimento opcional com função de controle de temperatura e nível de líquido estão disponíveis para seleção.

3. Tubos embalados em uma caixa podem ser alimentados automaticamente nos suportes de tubos por um dispositivo de alimentação especial. Esta máquina é equipada com um dispositivo de alimentação de tubo de alta velocidade e um dispositivo de limpeza especial pode ser controlado por um motor de passo com um elemento de fotocélula para localizar a posição precisa dos tubos; e o dispositivo de enchimento.

4. Equipado com um dispositivo de segurança. Se não houver tubo disponível no suporte de tubo, nenhuma ação de enchimento será feita. Se algum tubo for posicionado muito alto ou muito baixo, a máquina irá parar. Durante a operação de enchimento, os tubos podem ser levantados para cima e para baixo.

5. A máquina é equipada com uma carcaça feita de aço inoxidável para evitar qualquer contaminação devido ao descascamento de qualquer tratamento de pintura.

6. Equipado com uma capa de acrílico de segurança para evitar qualquer perigo de ferimentos pessoais ou contaminação por qualquer corpo estranho por razões de higiene.

7. Todas as peças da máquina que entram em contato com o material de enchimento são feitas de aço inoxidável SUS 316.

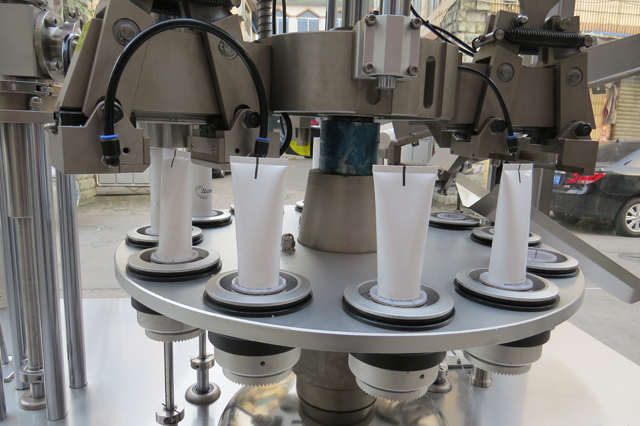

8. Equipado com um controlador de came com 12 estações de trabalho. Velocidade rápida, operação fácil e baixa taxa de falha. A mudança de trabalho para outro tamanho de tubo é fácil, sem a necessidade de nenhuma ferramenta especial. Esta máquina também é adequada para selar tubos com diâmetro de 50 mm.

9. Equipado com um aquecedor de tipo de contato para processo de aquecimento rápido, portanto, baixo custo de produção e fácil manutenção. Além disso, o enchimento selado não será danificado, como qualquer mudança física ou química de cor ou qualidade.

10. Equipado com bico de enchimento especialmente projetado para evitar contaminação do tubo ao encher. Após a conclusão de um ciclo de enchimento, o dispositivo de sopro de ar soprará o ar para cortar qualquer enchimento restante, o que pode evitar um problema de gotejamento (vazamento).

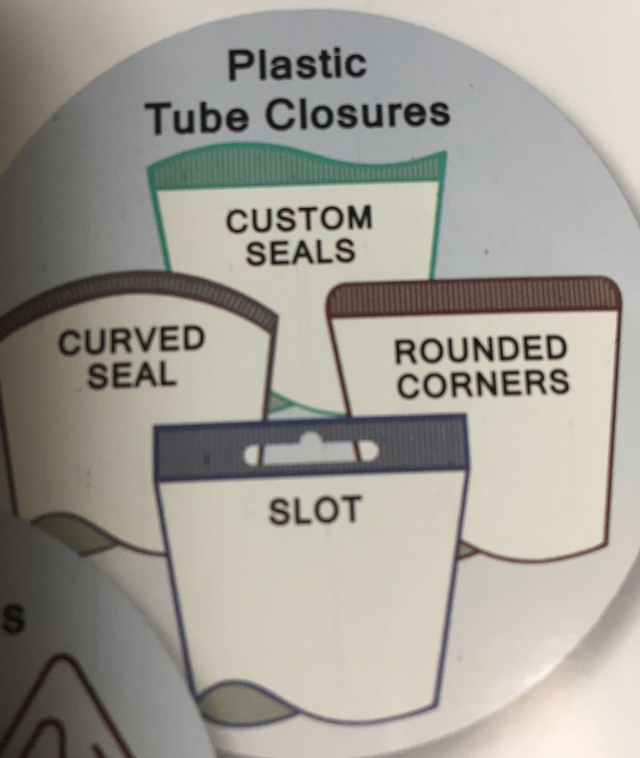

11. Equipado com dispositivo de corte de tubo que é adequado para tubos macios laminados de PE e plástico. Este dispositivo cortará peças desnecessárias e tornará o produto final mais perfeito na aparência. O padrão de corte pode ser projetado conforme a exigência do cliente.

Especificação

Equipamento necessário para o resfriador industrial junto com a máquina de enchimento e selagem de tubos:

Peça opcional para equipamento de enchimento e selagem:

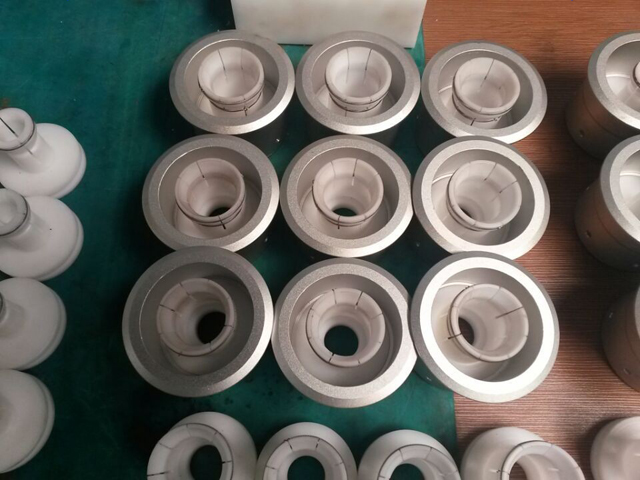

Tamanhos diferentes de tubos requerem discos de tubo diferentes:

Requisitos da área de trabalho:

Sala de trabalho limpa, com temperatura ambiente de aproximadamente 20℃.

Instalação de um tubo de ar de resfriamento a ser conectado à entrada do soprador, com a finalidade de resfriar a temperatura dos tubos selados.

Aplicativo:

Pasta de dente, pasta médica, cremes de maquiagem, limpadores faciais, cola, xampu, aquarela, geleias, chocolate, colas instantâneas, aditivos alimentares e produtos bioquímicos, etc.

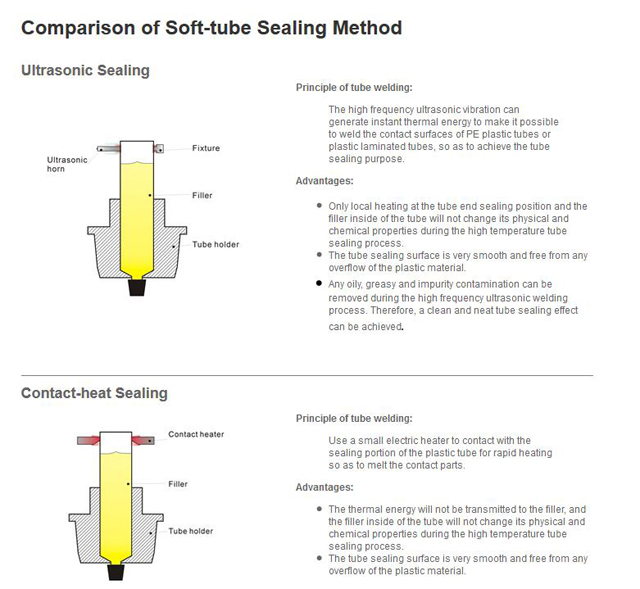

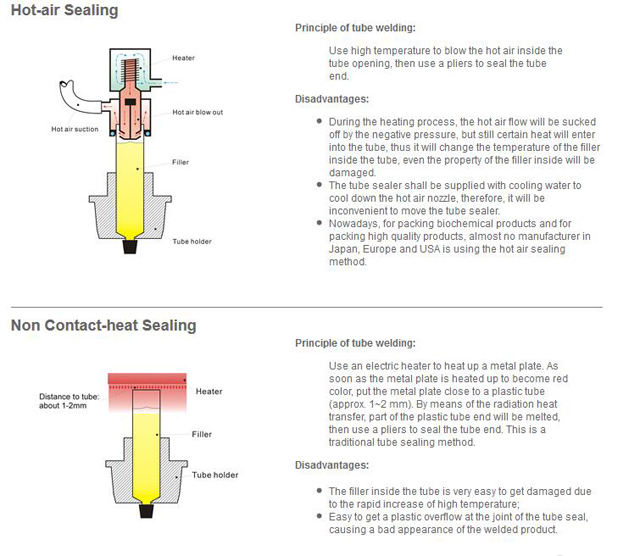

Comparação de diferentes métodos de vedação de tubos, como a vedação por ar quente ultrassônico
