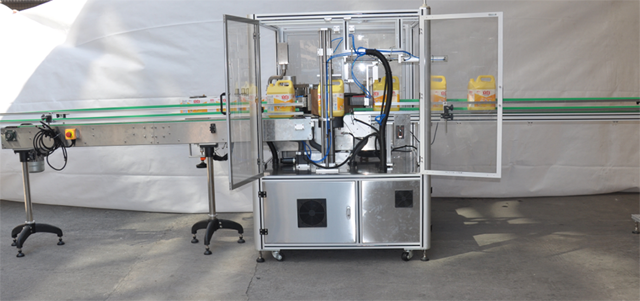

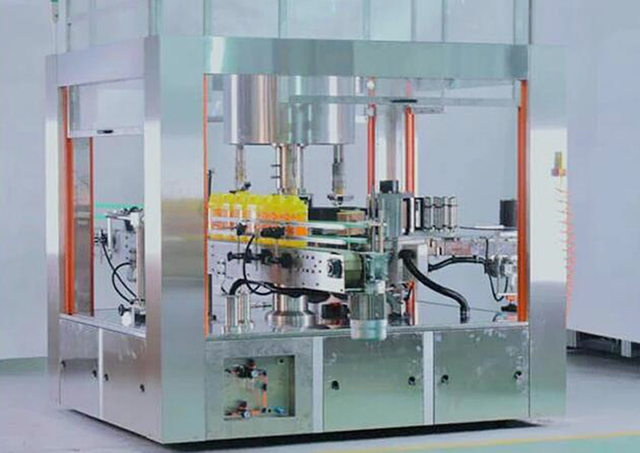

Equipamento automático de etiquetagem de cola quente Opp de estação única

• Modelo: VK-HMGL-S
• Potência: Trifásica 380V 50 Hz 3000W
• Comprimento: 3650mm
• Largura do equipamento: 1450mm
• Velocidade da linha transportadora: 20 m/min (a velocidade da linha transportadora pode ser ajustada de acordo com as condições reais de produção)
• Método de ajuste de velocidade: Ajuste de velocidade seccional
• Velocidade máxima de distribuição de etiquetas: 60 m/min Velocidade máxima de etiquetagem: 20 unidades/min
• Precisão de rotulagem: ±1mm (requer erro de tamanho de garrafa do cliente dentro de ±0,3mm)

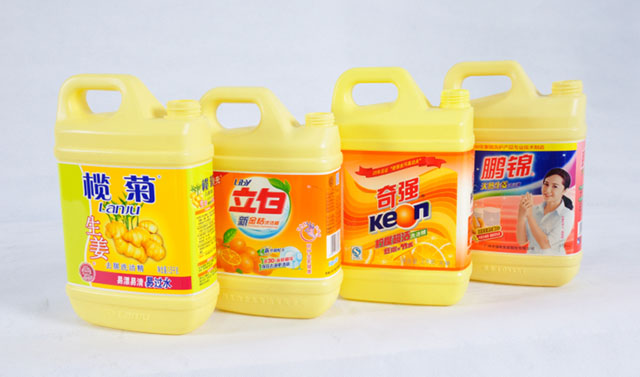

• Tamanho do produto: garrafa quadrada
• Largura máxima da etiqueta: 160 mm
• Comprimento máximo da etiqueta: 600 mm
• Diâmetro máximo da etiqueta: 600 mm Diâmetro do núcleo do papel: 152 mm
• Peso total da máquina: cerca de 1200 kg

Ver vídeo

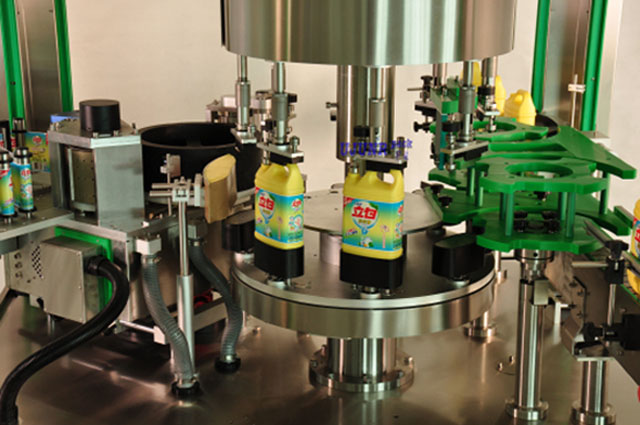

Esta é uma nova máquina de etiquetagem contínua de OPP com adesivo hot melt. Ela pode ajustar automaticamente a transmissão de entrada e saída do recipiente; Os recipientes que são separados pelo parafuso de separação de garrafas e mantidos a uma distância de acordo com o espaçamento da roda estrela são transferidos para a plataforma giratória do recipiente. Após o recipiente ser fixado pelo mecanismo de prensagem da garrafa e pelo assento do molde do recipiente, o recipiente começa a girar a uma certa velocidade, e a garrafa é mecanicamente pré-posicionada durante a rotação do produto. O rótulo é etiquetado em uma posição especificada.

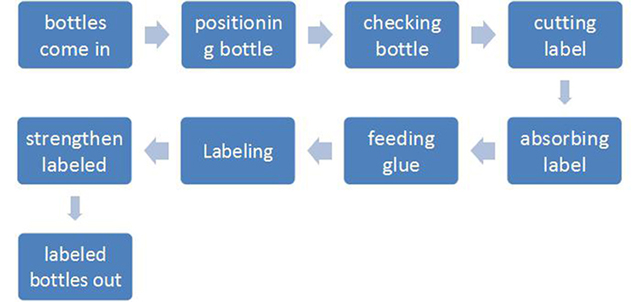

Processo de operação do equipamento de etiquetagem com cola quente:

Quando o recipiente atinge a posição de detecção do olho elétrico, o computador controla o sistema de entrega de etiquetas para entregar a etiqueta. Quando uma ação de entrega de etiquetas é concluída, o cortador de alta velocidade corta uma etiqueta. A precisão e a estabilidade da etiquetagem são garantidas com a ajuda do pequeno servo motor de alta velocidade de inércia da Sanyo.

As etiquetas cortadas são enviadas para o sistema de colagem que aplica cola tanto nas bordas iniciais quanto finais de uma etiqueta. Este método de colagem consome o menor consumo de adesivo hot melt.

Quando a etiqueta colada é transferida para a posição de etiquetagem, a etiqueta pode ser aderida de forma precisa e eficaz ao recipiente. Como o recipiente está em um estado de rotação durante o processo de transferência, a etiqueta pode ser afixada ao recipiente de forma suave e firme. A tira adesiva no final do dimensionamento pode formar uma boa vedação de sobreposição de etiqueta, completando um processo de etiquetagem.

Parte principal

A: Anfitrião

• Sistema Servo Sanyo
• Sistema de servoacionamento Sanyo
• FLEXEM HMI de 7 polegadas
• Sensor de etiqueta colorida de alta resolução Pansonic
• Colagem de alta resolução Pansonic e sensor de detecção de falta
• Interruptor do sensor de detecção de produto Pansonic
• Sensor de pressão Pansonic

B: Parte Mecânica

• Mecanismo de transporte: Motor Taiwan Chenggang de 90 W
• Correia transportadora: Correia transportadora industrial baseada em filme
• Motor principal: motor CA BOEM italiano de 1500 W (com redutor BOEM original)
• Mecanismo de separação de garrafas: Mecanismo de separação de garrafas de cilindro sem haste
• Mecanismo de posicionamento: Posicionamento e rotulagem do motor de passo
• Mecanismo de etiquetagem: O motor de passo aciona a garrafa e realiza a etiquetagem durante a rotação
• Mecanismo de entrega de etiquetas: Sistema de entrega de filme servo Yujun (acionamento por servomotor de alta velocidade)
• Mecanismo de pressão: conjunto de escovas
• Mecanismo de guia de garrafas: Trilho de guia de perfil com ajuste de coordenada dupla
• Sistema de fornecimento de cola: Sistema de fornecimento de cola hot melt especializado Yujun (sistema de controle Siemens alemão) para garantir a precisão e uniformidade da aplicação da cola

Equipamento aplicador de etiquetas termofusíveis Segurança e proteção:

• Proteção de segurança: feche a porta de proteção.
• Alarme de falta de etiquetas: defina o alarme quando a etiqueta estiver acabando para lembrar o operador de substituir a etiqueta
• Alarme de escassez de garrafas: quando houver escassez de garrafas, o equipamento irá parar e soar o alarme; quando houver garrafas, ele retomará a produção automaticamente, o que é conveniente para a produção on-line

Rotulagem de alarme ausente

• Detecção de pressão de ar: quando a pressão de ar não atende aos requisitos de produção, o equipamento desliga automaticamente.
• Detecção de vácuo: quando o vácuo não atende aos requisitos de produção, o equipamento será desligado automaticamente.
• Detecção de temperatura: Quando a temperatura do adesivo hot melt não atende aos requisitos de produção, o equipamento será desligado automaticamente.

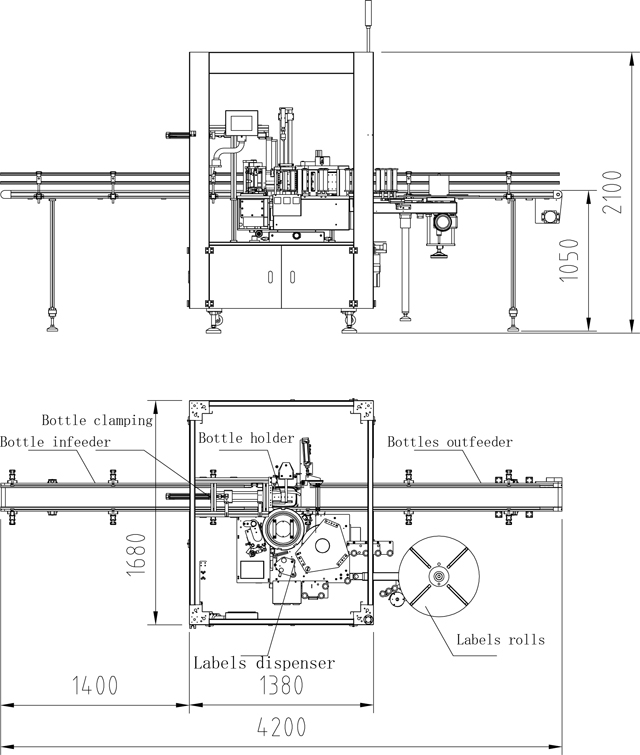

Parâmetro técnico

• Modelo: VK-HMGL-S
• Potência: Trifásica 380V 50 Hz 3000W
• Comprimento: 3650mm
• Largura do equipamento: 1450mm
• Velocidade da linha transportadora: 20 m/min (a velocidade da linha transportadora pode ser ajustada de acordo com as condições reais de produção)
• Método de ajuste de velocidade: Ajuste de velocidade seccional
• Velocidade máxima de distribuição de etiquetas: 60 m/min Velocidade máxima de etiquetagem: 20 unidades/min
• Precisão de rotulagem: ±1mm (requer erro de tamanho de garrafa do cliente dentro de ±0,3mm)
• Tamanho do produto: garrafa quadrada
• Largura máxima da etiqueta: 160 mm
• Comprimento máximo da etiqueta: 600 mm
• Diâmetro máximo da etiqueta: 600 mm Diâmetro do núcleo do papel: 152 mm
• Peso total da máquina: cerca de 1200 kg

Observação:

• Potência: 14Kw
• Consumo de gás: 6Kg, 8L/min;
• Tensão de alimentação: trifásica 380V
• Capacidade de produção: 1200 garrafas/hora

Detalhes

A tabela a seguir é uma lista detalhada dos principais componentes elétricos de cada equipamento de etiquetagem com adesivo hot melt.

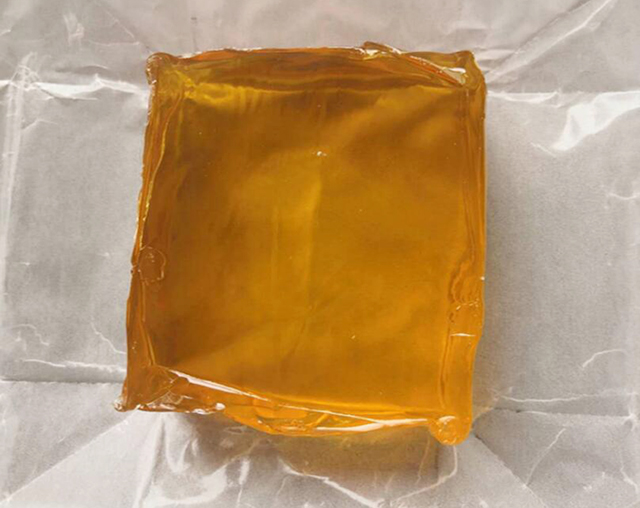

O que é o adesivo hot melt?

Adesivo hot melt (HMA), também conhecido como cola quente, é uma forma de adesivo termoplástico que é comumente vendido como bastões cilíndricos sólidos de vários diâmetros projetados para serem aplicados usando uma pistola de cola quente. A pistola usa um elemento de aquecimento de serviço contínuo para derreter a cola plástica, que o usuário empurra através da pistola com um mecanismo de gatilho mecânico na pistola ou com pressão direta do dedo. A cola espremida para fora do bico aquecido é inicialmente quente o suficiente para queimar e até mesmo causar bolhas na pele. A cola é pegajosa quando quente e solidifica em alguns segundos a um minuto. Os adesivos hot melt também podem ser aplicados por imersão ou pulverização e são populares entre amadores e artesãos, tanto para fixação quanto como uma alternativa barata à fundição de resina.

No uso industrial, os adesivos hot melt oferecem várias vantagens sobre os adesivos à base de solvente. Os compostos orgânicos voláteis são reduzidos ou eliminados, e a etapa de secagem ou cura é eliminada. Os adesivos hot melt têm longa vida útil e geralmente podem ser descartados sem precauções especiais. Algumas das desvantagens envolvem carga térmica do substrato, limitando o uso a substratos não sensíveis a temperaturas mais altas e perda de resistência de ligação em temperaturas mais altas, até a fusão completa do adesivo. Isso pode ser reduzido usando um adesivo reativo que, após a solidificação, sofre cura adicional, por exemplo, por umidade (por exemplo, uretanos e silicones reativos), ou é curado por radiação ultravioleta. Alguns HMAs podem não ser resistentes a ataques químicos e intempéries. Os HMAs não perdem espessura durante a solidificação; os adesivos à base de solvente podem perder até 50–70% da espessura da camada durante a secagem.

Aplicações do HMA

Os adesivos hot-melt são tão numerosos quanto versáteis. Em geral, os hot-melts são aplicados por extrusão, laminação ou pulverização, e a alta viscosidade do fundido os torna ideais para substratos porosos e permeáveis. Os HMA são capazes de unir uma variedade de substratos diferentes, incluindo: borrachas, cerâmicas, metais, plásticos, vidro e madeira.

Hoje, os HMA (adesivos hot-melt) estão disponíveis em uma variedade de tipos diferentes, permitindo o uso em uma ampla gama de aplicações em vários setores. Para uso com projetos de hobby ou artesanato, como a montagem ou reparo de modelos de aeronaves de espuma de controle remoto e arranjos florais artificiais, bastões hot-melt e pistolas de cola hot-melt são usados na aplicação do adesivo. Para uso em processos industriais, o adesivo é fornecido em bastões maiores e pistolas de cola com maiores taxas de fusão. Além dos bastões hot-melt, o HMA pode ser entregue em outros formatos, como blocos hot-melt granulares ou de potência para processadores de fusão a granel. Aplicações maiores de HMA tradicionalmente usam sistemas pneumáticos para fornecer adesivo.

Exemplos de indústrias onde o HMA é usado incluem:

• Fechamento de abas de caixas de papelão ondulado e papelão na indústria de embalagens.
• Colagem de lombadas na indústria de encadernação
• Aplicações de envoltório de perfis, montagem de produtos e laminação na indústria de marcenaria
• As fraldas descartáveis são fabricadas por meio do uso de HMA, que une o material não tecido à camada inferior e aos elásticos.
• Muitos fabricantes de dispositivos eletrônicos também podem usar um HMA para fixar peças e fios, ou para proteger, isolar e fixar os componentes do dispositivo.
