Máquina automática de tampar potes de vidro rotativos Pick And Place

• Modelo: VK-PPC
• Velocidade: 20-40 peças por minuto
• Tensão nominal: 110Ｖ/60Hz (personalizado para o mercado dos EUA)
• Potência da máquina: 800Ｗ
• Dimensão externa: cerca de 2300*1800*1800 MM (C*L*A)
• Pressão de ar: 0,7-1,0 MPa
• Peso: Cerca de 400 Kg

Ver vídeo

A máquina de tampagem automática inteira adota um design DIY elaborado. Ao eliminar máquinas pesadas e complexas desnecessárias, ela adota uma montagem do tipo terno. A manutenção e o serviço podem ser concluídos sem profissionais. Quando for necessário substituir o produto, basta fazer alguns ajustes simples, ele pode ser imediatamente colocado online para produção.

A máquina é adequada para tampar vários tipos de garrafas redondas em indústrias como alimentos, condimentos, medicamentos, vinhos, óleos e cosméticos, etc.

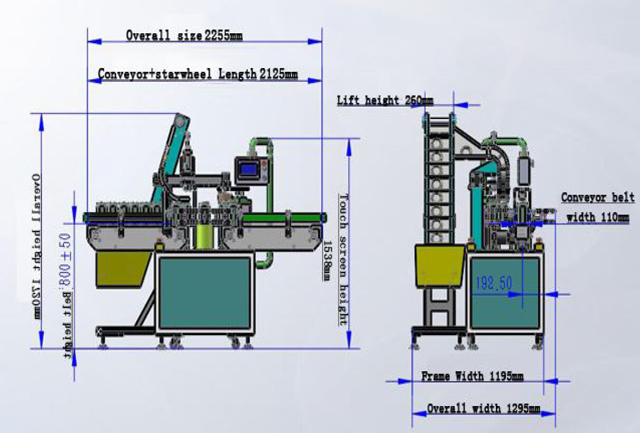

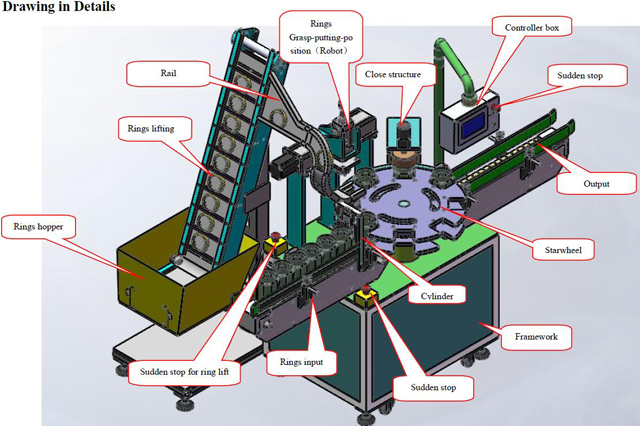

Desenho:

Parâmetro básico:

• Modelo: VK-PPC
• Velocidade: 20-40 peças por minuto
• Tensão nominal: 110Ｖ/60Hz (personalizado para o mercado dos EUA)
• Potência da máquina: 800Ｗ
• Dimensão externa: cerca de 2300*1800*1800 MM (C*L*A)
• Pressão de ar: 0,7-1,0 MPa
• Peso: Cerca de 400 Kg

Notificação antes da operação da máquina de selagem rotativa

• Antes de conectar a máquina, certifique-se de que o interruptor de energia esteja na posição fechada e siga as instruções.
• Se a máquina não for usada por um longo período, ela deve ser limpa com um pano seco e não deve ser limpa com nenhum agente de limpeza corrosivo.
• É estritamente proibido derramar qualquer líquido na caixa elétrica da máquina, para evitar corrosão dos componentes elétricos internos e causar curto-circuito.
• Verifique de acordo com a lista de embalagem do equipamento os modelos, especificações e quantidades dos equipamentos e materiais para certificar-se de que atendem aos requisitos de design e padrões de produto e são acompanhados de certificados de conformidade.
• Verifique a aparência do equipamento para certificar-se de que ele esteja livre de qualquer deformação, dano ou corrosão, e que todos os fusos estejam girando com flexibilidade e sem qualquer bloqueio.
• Esta máquina funciona com CA monofásica de 110 V, e o plugue de alimentação plano de 3 pernas deve ser conectado à tomada com um fio terra.

Método de alarme e solução de problemas:

• A parada de emergência foi pressionada. Pressione as paradas de emergência na tampa da máquina e ao lado da tela de toque.
• A saída atinge o valor definido. Defina a saída, pressione o botão clear para limpar a saída atual.
• Quando as tampas não forem detectadas por um longo período de tempo, verifique. Verifique a fibra de indução da tampa da garrafa para ver se ela está bem fornecida. Verifique se as tampas estão no lugar ou não.
• Quando garrafas não forem detectadas por um longo período de tempo, verifique. Verifique se as garrafas estão no lugar.

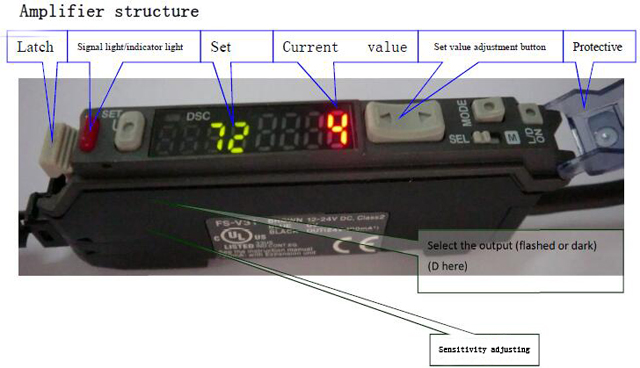

Ajuste elétrico dos olhos:

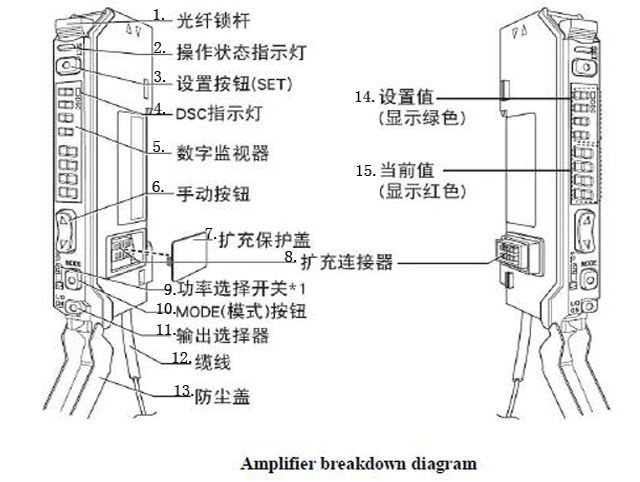

Estrutura do amplificador

Diagrama para Fibra Óptica:

1. Barra de bloqueio de fibra óptica
2. Indicador de status operacional
3. Definir
4. Luz indicadora DSC
5. Monitor digital
6. Botão manual
7. Cobertura de proteção estendida
8. Conector de expansão
9. Interruptor seletor de energia
10. Botão de modo
11. Seletor de saída
12. Cabos
13. Protetor contra poeira
14. Definir valor (em verde)
15. Valor atual (em vermelho)

Processo de trabalho para a configuração de fibra óptica:

1. Quando o olho elétrico cai no vão, o valor da corrente vermelha é 144.
2. Quando o olho elétrico incide sobre a etiqueta, o valor da corrente vermelha é 4.
3. Ajuste o valor definido, cerca de 1/2 do valor que o olho elétrico está no papel do corpo (no espaço entre os objetos a serem detectados) e o valor que o olho elétrico está no papel, o valor definido é (144 4)/2=74, ajuste o botão manual para ajustar o valor definido para 74.
4. Mova a abertura da etiqueta para frente e para trás no local do olho elétrico e na “luz de sinalização/indicador” vermelha.
