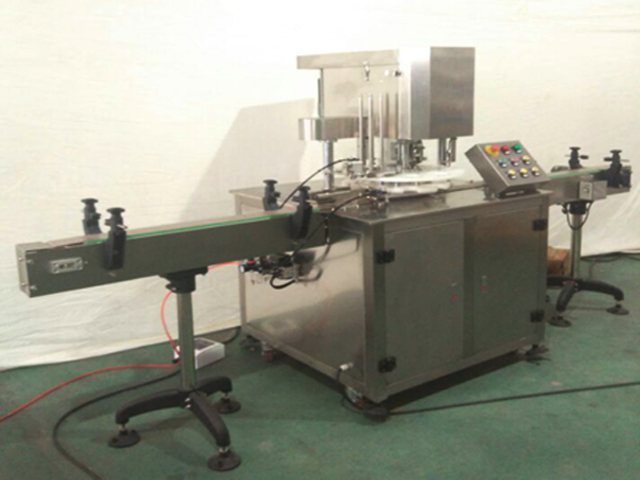

Máquina de selagem e costura automática de latas de alumínio de metal linear

O material: Aço inoxidável

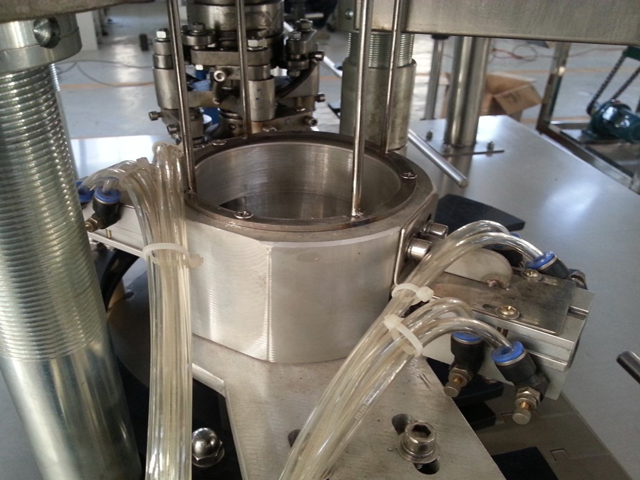

Cabeça de cobertura: 1
Número de latas lacradas: uma
Velocidade de selagem: 25-30 por minuto
Altura da vedação: 40-200 mm
Diâmetro da garrafa disponível: 35-100 mm
Pressão de trabalho: Ac220v 50/60hz（Ac380v 50/60hz）
Potência: 1,1 kW
Peso: 500 kg
Tamanho: 3000*900*1700mm
Fonte de ar: 0,5 mpa

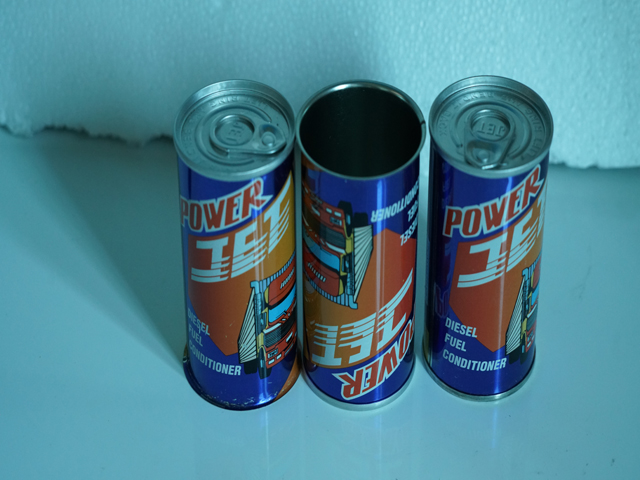

Este produto se aplica principalmente à embalagem de vedação de latas redondas com vários plásticos PET, ferro, alumínio, papel e outras qualidades. Ele tem um design avançado e uma estrutura razoável que é facilmente operada, sendo um equipamento de embalagem necessário e ideal para alimentos, medicamentos, chá, engenharia química e outras indústrias.

O corpo principal deste produto adota todos os materiais de aço inoxidável, com uma aparência simples e bonita e em conformidade com os requisitos de design da maioria dos departamentos de produção padrão.

Este produto adota fonte de alimentação monofásica ou trifásica, com potência de até 1,1 kW, suas várias peças e componentes passam por usinagem de precisão, tecnologias de produção e outras tecnologias precipitadas e continuamente aprimoradas por meio da longa experiência do cliente em nossa empresa, e a peça principal adota um design exclusivo com alta resistência, baixo ruído e bom desempenho de vedação.

Este produto está em conformidade com os regulamentos das normas nacionais, das normas departamentais e das normas empresariais, e sai da fábrica somente após passar por rigorosas inspeções e testes.

É um projeto de linha de produção totalmente automática, que pode constituir as linhas de produção com o sistema de enchimento, o sistema de pesagem e enchimento ou o sistema de etiquetagem.

Especificação de desempenho

1. As quatro rodas de vedação são adotadas para vedação, onde duas facas são para bainha e outras duas para prensagem em branco, com um princípio simples e ajuste conveniente;

2. O design mecânico de última geração é adotado, o corpo da lata não gira no processo de selagem, a faca de corte de selagem gira para completar a selagem, o que é confiável e seguro e adequado para a selagem de embalagens de produtos frágeis e líquidos;

3. A operação da faca de corte e o levantamento do apoio da faca são controlados pelo came mecânico, com operação estável e confiável

4. A faca de corte adota a fabricação em aço inoxidável 304, com serviço durável e bom desempenho de vedação.

5. A interface de operação é muito simples para facilitar a operação.

Principais Características

1. É uma recravadora de latas de última geração, tendo como característica mais importante que o corpo da lata não gira durante a selagem, para evitar que os produtos contidos na lata se desloquem e caiam;

2. A interface de operação é simples com um design razoável;

3. Possui alta precisão de usinagem e o corpo principal adota a fabricação totalmente em aço inoxidável, em conformidade com os requisitos de design dos departamentos de produção.

4. Pode constituir as linhas de produção com equipamentos de enchimento, etiquetagem, pulverização de código e outros, com alta eficiência de produção.

5. Ele pode detectar a tampa inferior automaticamente e o design do controle do circuito é razoável.

6. Todas as peças e componentes, acessórios elétricos e outros adotam produtos de fábricas nacionais famosas, com qualidade confiável e estável.

Parâmetros técnicos

O material: aço inoxidável
Cabeça de cobertura: 1
Número de latas seladas: uma
Velocidade de selagem: 25-30 por minuto
Altura da vedação: 40-200 mm
Diâmetro da garrafa disponível: 35-100mm
Pressão de trabalho: AC220V 50/60Hz（AC380V 50/60Hz）
Potência: 1,1 kW
Peso: 500KG
Tamanho: 3000*900*1700mm
Fonte de ar: 0,5 MPa

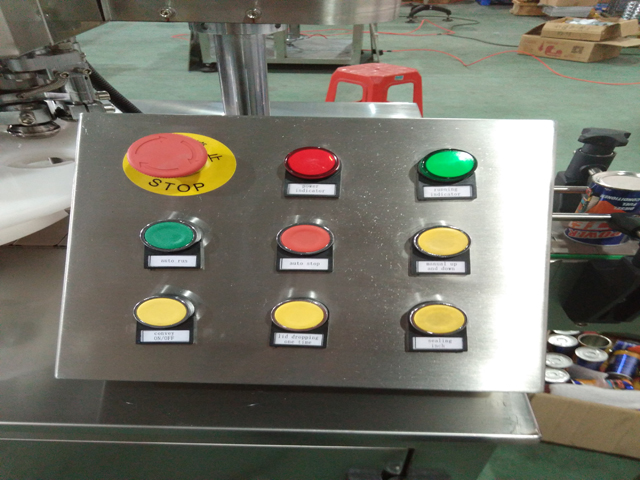

Painel de operação

1. O indicador de energia (luz indicadora vermelha): a luz indicadora vermelha está acesa indicando que o equipamento está ligado e vice-versa

2. O indicador de operação (luz indicadora verde): a luz indicadora verde está acesa indicando que o equipamento está em operação e vice-versa

3. Parada de emergência: em caso de emergência, pressione este botão e o equipamento para imediatamente, quaisquer outros interruptores não funcionam, se desejar cancelar, gire o botão em cruz e ele aparecerá automaticamente com as funções recuperadas

4. Operação/ligado (botão verde): pressione este botão e o equipamento começará a operar

5. Operação/desligamento (botão vermelho): pressione este botão e o equipamento interromperá a operação

Avanço (botão amarelo): este interruptor é usado principalmente para depuração do equipamento, o equipamento funcionará ao pressionar o botão e vice-versa.

O Princípio do Equipamento e o Método de Instalação

1. O Princípio do Design Dinâmico do Equipamento

Este equipamento adota o motor assíncrono de capacidade elétrica de dois valores, com a potência do motor sendo 1,1 KW e a velocidade de rotação sendo 1400 r/min. A roda de correia triangular, a roda dentada, a turbina e outras engrenagens de ligação reduzem sua velocidade para 40 r/min, a turbina gira um círculo sob o efeito do came de elevação para completar um processo para cima e para baixo, ao mesmo tempo em que aciona respectivamente a primeira e a segunda rodas de laminação e selagem para coordenar com o came sob a diferença de velocidade dos dois grupos de rodas dentadas, para completar todo o processo de selagem do rolo de uma lata.

2. O Princípio do Projeto de Vedação do Equipamento

Este equipamento adota o princípio de costura dupla costura dupla, utilizando o procedimento de oclusão, dobramento e depressão do lado da tampa e do lado da lata, para atingir o efeito de selagem. As etapas são as seguintes:

(1) Coloque a tampa da lata em cima da lata para fazer com que a borda da lata fique inclinada em direção à abertura no lado interno da borda da tampa da lata.

(2) Utilize a pressão do levantador para levantar o corpo da lata e fazer com que a tampa da lata seja empurrada para o cão.

(3) O primeiro rolo envolve a borda da tampa para dentro, com um lado girando em torno da borda da tampa e o outro lado exercendo pressão no eixo.

(4) Após o primeiro rolo concluir a operação, o segundo rolo continua a pressionar firmemente a primeira costura arredondada formada a partir do primeiro rolo na segunda costura arredondada, a selagem do rolo é concluída.

(5) O levantador está de cabeça para baixo e o cão é pressionado para baixo para sair da lata vazia.

3. O Princípio da Redução Automática da Cobertura

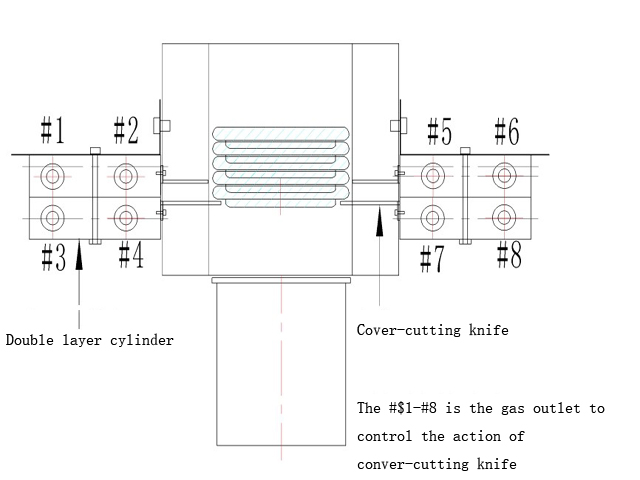

Este equipamento é equipado com o equipamento de inspeção fotoelétrica automática, após a lata atingir a posição, a fotoelétrica envia o sinal de inspeção para o circuito de controle mestre, que envia os sinais relevantes de acordo com o projeto para o equipamento de abaixamento da tampa para controlar as ações relevantes, de modo a executar a função de abaixamento automático da tampa. O equipamento físico de abaixamento automático da tampa e seu princípio são mostrados na figura a seguir:

Como instalar a máquina passo a passo?

Primeiro passo: Instale a corrente transportadora, verifique se ela está linear após a instalação e se está com o aperto adequado

Segundo passo: Instale os trilhos transportadores, ajuste para transportar as latas de refrigerante suavemente

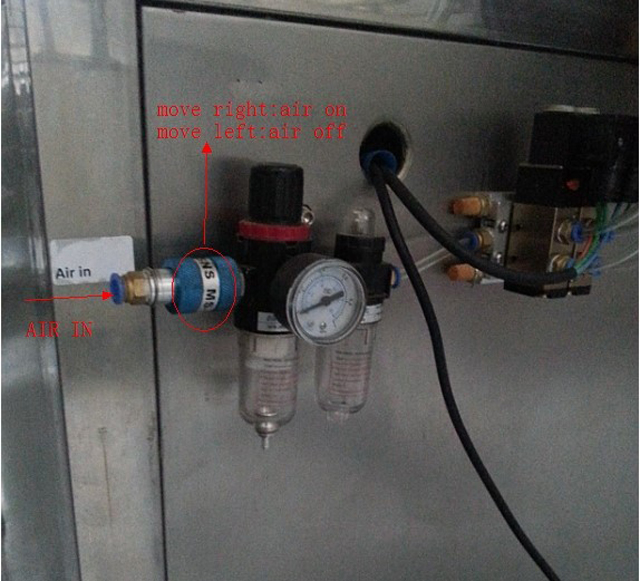

Por fim, após ligar e arejar o equipamento, ele pode então operar.

	A corrente de cada seção é conectada e fixada por um pino (semelhante à corrente do relógio)
	O transportador atravessará a base
	A placa da corrente de cada seção do transportador é conectada pelo pino
	Os parafusos podem ser ajustados para apertar e afrouxar o transportador
	Depois de conectado ao pino, ele é martelado firmemente
	O transportador e o equipamento principal são conectados e fixados por dois parafusos
	A instalação dos trilhos transportadores
	A instalação e dispositivo fixo dos trilhos

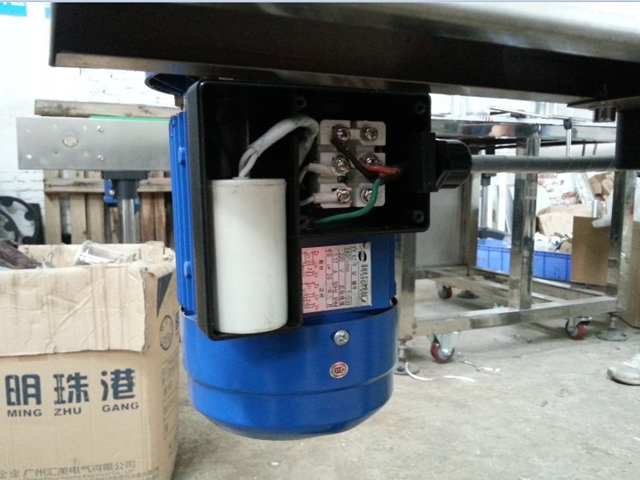

	Ligue o motor do transportador (conecte com o terminal U1 e U2)
