Máquina de enchimento de transbordamento de garrafas de vidro espumosas líquidas lineares automáticas

Modelo: VK-OF
Nº de bicos de enchimento: 6-16 cabeças
Faixa de pressão de ar: 0,4~0,6 MPa
Fonte de alimentação: 220V±5% 50/60Hz
Consumo de energia: 0,6kw-2,8kw
Ruído de máquina única: ≤50dB
Peso líquido: 200-600 kg
Dimensão total (mm): C*L*A=1600×1000×1800mm

Máquina de enchimento de transbordamento automático para enchimento de líquidos ensaboados, garrafas de vidro, sensores de níveis de líquidos, máquinas de enchimento de medição

A máquina de enchimento automático de transbordamento é normalmente usada em aplicações de embalagens de consumo onde é necessário um nível de enchimento visual (cosmético) consistente.

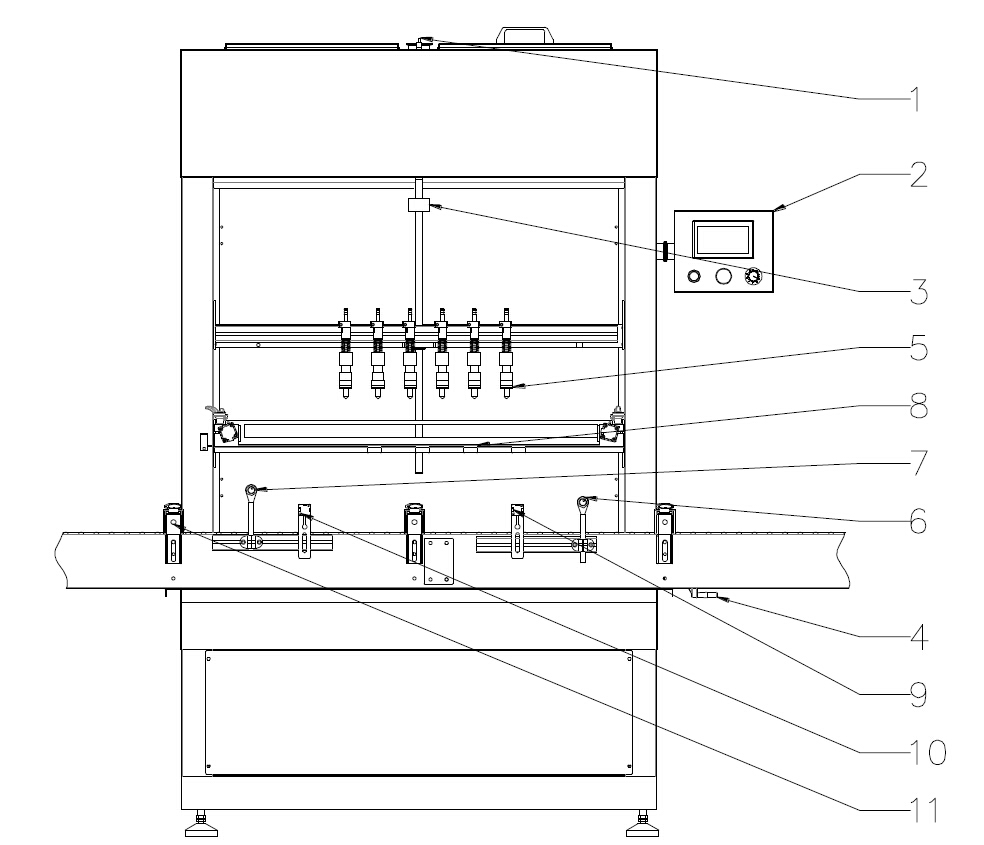

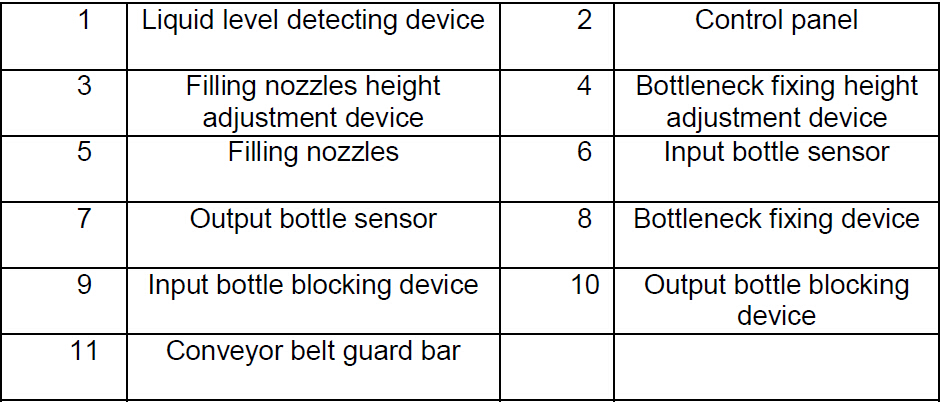

Desenho de equipamento de enchimento de líquido de transbordamento (exemplos com equipamento de enchimento de transbordamento de 6 cabeças)

O produto líquido desejado a ser preenchido é mantido em um reservatório de aço inoxidável e, em seguida, bombeado para um coletor para dispersar o produto para cada um dos seus bicos de enchimento. Uma vez que o produto atinge o nível de enchimento cosmético desejado em cada frasco, o excesso de produto ou espuma transborda de volta para o reservatório. As vantagens do enchimento de transbordamento incluem níveis de enchimento uniformes, controle de velocidade da bomba de pressão variável (para reduzir a espuma) e facilidade de operação.

Este Filler é fabricado com uma estrutura de tubo soldado tig de alta qualidade e aço inoxidável 304 resistente e está disponível com 1 a 16 cabeças de enchimento. Ele também vem de fábrica com controles PLC e tela colorida sensível ao toque HMI, um reservatório de aço inoxidável e portas de indexação pneumáticas, além de muitos outros recursos. Opções estão disponíveis para ainda mais versatilidade.

As máquinas de enchimento de overflow automático são comumente usadas para encher bebidas e outros produtos finos, especialmente onde espuma ou inconsistência de garrafas podem ser um problema. O enchimento de overflow automático VKPAK pode ser construído para se adequar a ambientes sanitários, perigosos, inflamáveis e corrosivos.

Técnicos

Modelo: VK-OF
Nº de bicos de enchimento: 6-16 cabeças
Faixa de pressão de ar: 0,4~0,6 MPa
Fonte de alimentação: 220V±5% 50/60Hz
Consumo de energia: 0,6kw-2,8kw
Ruído de máquina única: ≤50dB
Peso líquido: 200-600 kg
Dimensão total (mm): C*L*A=1600×1000×1800mm

Característica:

Interface homem-máquina em inglês, tela de contato inteligente, design humano, operação fácil.
Bicos especiais de enchimento de transbordamento, enchimento com nível de precisão.
Controlador lógico de programa (PLC),
É fácil alterar o tamanho ou modificar parâmetros.
Os elementos pneumáticos são todos importados, estabilidade e confiabilidade.
Detecção fotoelétrica e controle de ligação pneumática, proteção automática em caso de falta de garrafa.
Design de posicionamento próximo, fácil manuseio, adequado para embalar todos os tamanhos de garrafas.
Toda a máquina é projetada de acordo com os requisitos de GMP.

Opções:

Os bicos de enchimento podem ser equipados de acordo com a saída.
A configuração anticorrosiva está disponível para produtos com alto teor de ácido ou álcali.

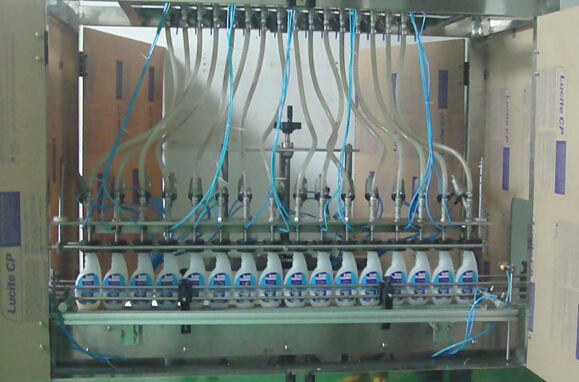

Máquinas de enchimento de transbordamento de 16 cabeças para processo de enchimento de sabão líquido

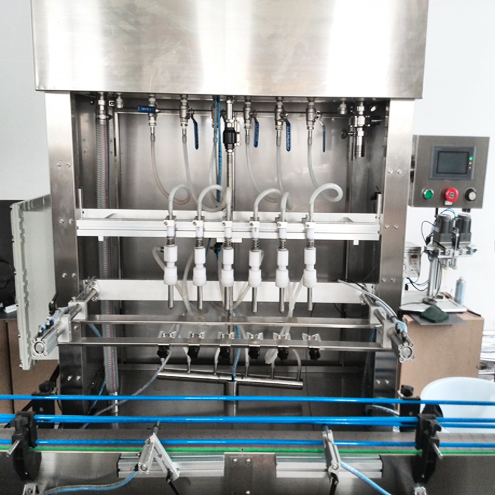

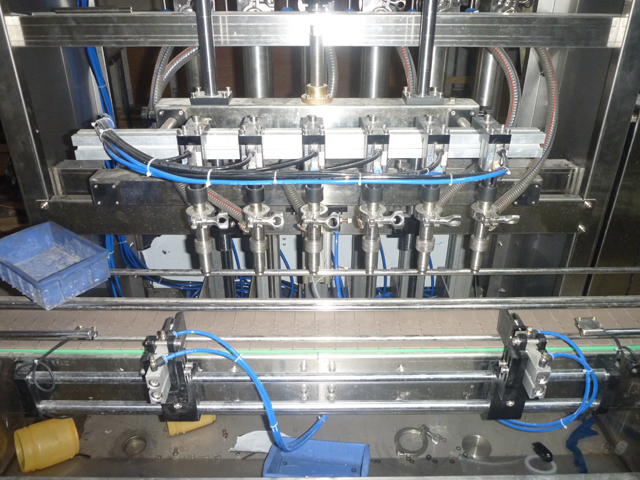

Mais fotos de máquinas de enchimento de transbordamento (tomando 6 cabeças como exemplo)

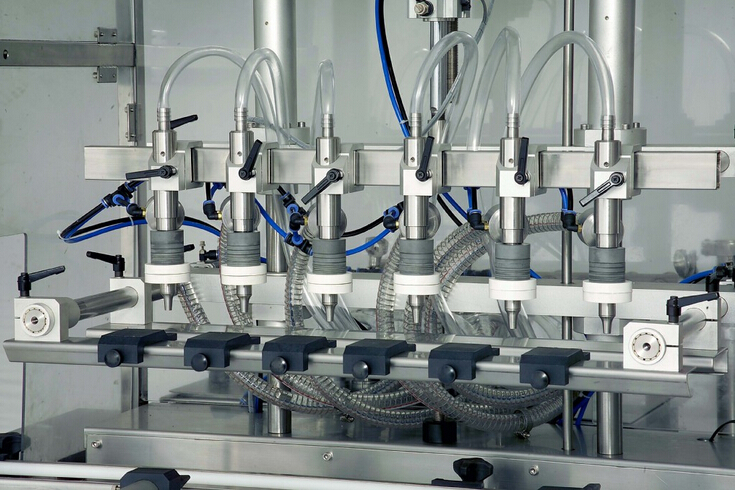

Foto de perto para enchimento de transbordamento de máquina de enchimento

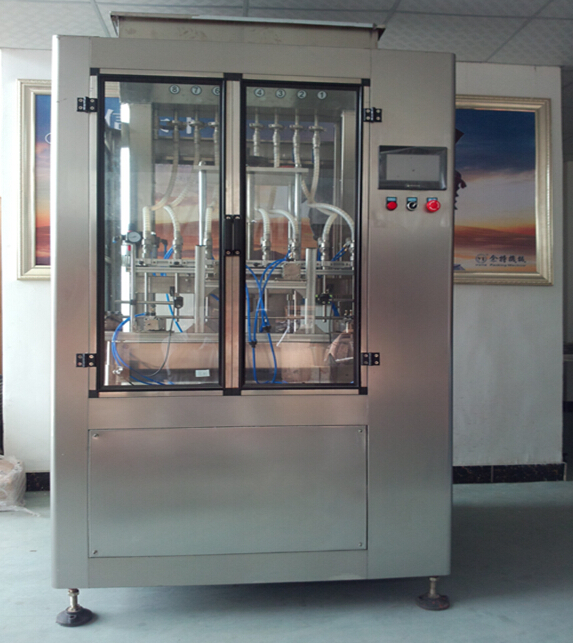

Com câmara de proteção para máquinas de enchimento de transbordamento

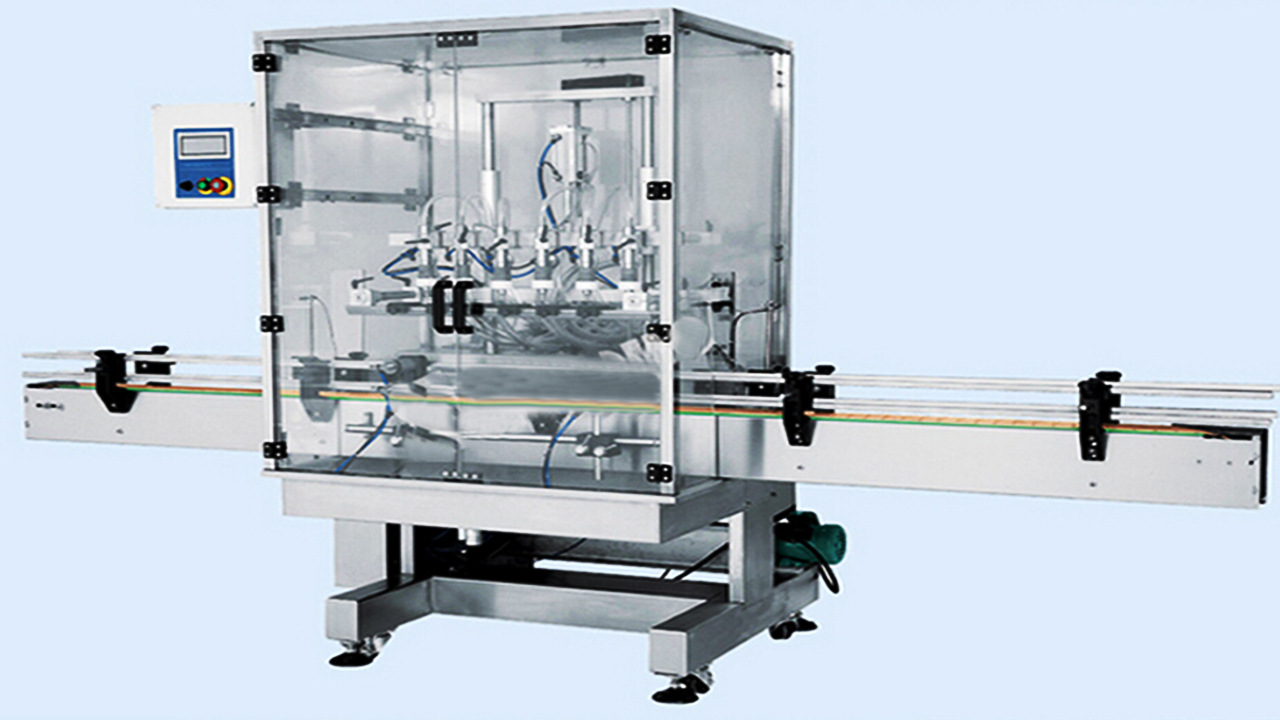

Máquina de enchimento de transbordamento com câmara adicionada automática com correia transportadora

Procedimento de configuração da máquina de enchimento automático:

Ajuste a barra de proteção da correia transportadora

Coloque as garrafas sob os bicos de enchimento (5), ajuste a largura da barra de proteção da correia transportadora (11), faça o gargalo e o bico de enchimento no mesmo plano.

Ajuste os bicos de enchimento

De acordo com o tamanho das garrafas, ajuste a distância entre cada bico de enchimento (5), tente fazer com que os bicos de enchimento (5) fiquem próximos ao centro da máquina.

Ajuste a altura do dispositivo de fixação do gargalo

De acordo com a altura do gargalo, ajuste o volante do dispositivo de fixação do gargalo (4), faça com que a placa de fixação do gargalo fixe o lugar correto do gargalo.

Ajuste o cilindro do dispositivo de bloqueio da garrafa de saída

Solte o parafuso de cinco estrelas do dispositivo de bloqueio da garrafa de saída (10), clique no botão do cilindro de saída da garrafa na tela sensível ao toque e mantenha o cilindro esticado para fora, faça o bloqueio e mantenha o contato com a garrafa.

Ajuste o sensor da garrafa de saída

Solte os parafusos do sensor do frasco de saída (7), coloque o sensor 5 cm à frente do bastão de bloqueio do cilindro do frasco de saída (direção para frente da correia transportadora)

Ajuste o sensor de entrada da garrafa

Inicie a correia transportadora, mantenha o cilindro esticado para fora, coloque mais de duas garrafas na correia transportadora, solte os parafusos do sensor de entrada da garrafa (6) e coloque-o perto do segundo gargalo, certifique-se de que ele possa detectar a segunda garrafa. Aviso: não coloque o sensor de entrada da garrafa (6) sob a face do bico de enchimento.

Ajuste o cilindro do dispositivo de bloqueio da garrafa de entrada

Solte o parafuso de cinco estrelas do dispositivo de bloqueio da garrafa de entrada (9), encontre uma abertura entre a segunda garrafa e a terceira garrafa e coloque o bastão de bloqueio nesta abertura. Clique no botão do cilindro na garrafa a partir da tela de toque e mantenha o cilindro esticado para fora, faça o contato do bastão de bloqueio com a terceira garrafa. Aviso: a velocidade de alongamento do cilindro não deve ser muito rápida.

Ajuste o cilindro do dispositivo de fixação do gargalo

Solte o parafuso do dispositivo de fixação do gargalo (8), deixe a placa de fixação se aproximar do gargalo e trave-a, ajuste o garfo de fixação da garrafa e deixe-o no mesmo nível horizontal do gargalo, aperte o garfo de fixação da garrafa, solte os dois parafusos em ambos os lados. Clique no botão do cilindro de posicionamento da garrafa na tela sensível ao toque e mantenha o cilindro esticado, deixe o garfo de fixação da garrafa em contato com o gargalo, aperte os parafusos de retenção.

Ajuste a altura dos bicos de enchimento

Clique no botão do cilindro na garrafa, fora do cilindro da garrafa, cilindro de posicionamento da garrafa na tela de toque. Ajuste o volante do dispositivo de ajuste de altura dos bicos de enchimento (3) e deixe a parte inferior dos bicos de enchimento 2-3 cm mais alta do que o gargalo da garrafa, em seguida, clique no botão de elevação do cilindro na tela de toque, teste se os bicos de enchimento podem subir e descer suavemente. Siga as etapas acima para depurar e refinar seus movimentos observados repetidamente para suavizar a ação.

Ajuste o volume de enchimento

De acordo com a capacidade de rotulagem do produto, insira a configuração de tempo apropriada no tempo de enchimento na tela sensível ao toque.

Produtos de enchimento final após amostras de enchimento

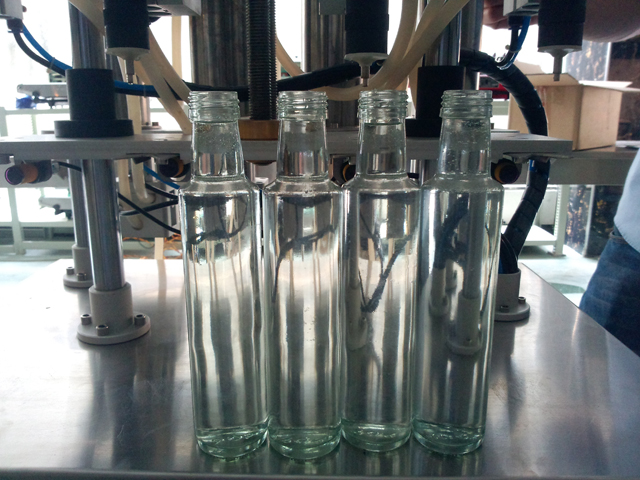

Frascos de perfume

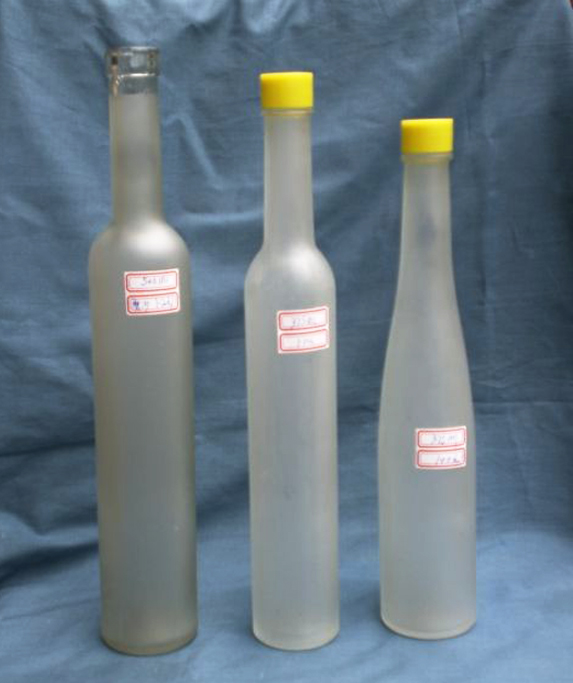

Garrafas de vinho

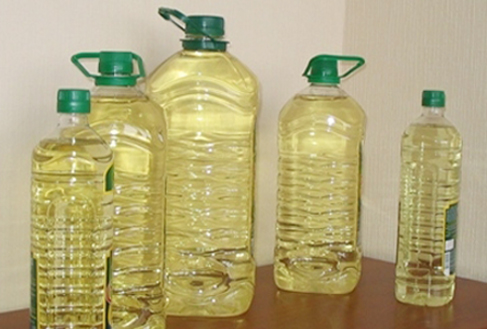

Frascos de óleo comestível

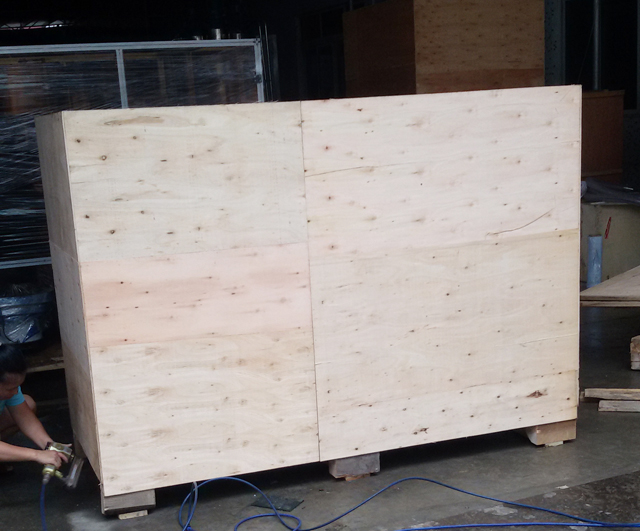

Embalagem de caixa de madeira

Garantia: Para todas as máquinas, ele reivindica 1 ano de garantia. (Excluídos da garantia estão problemas devido a acidentes, uso indevido, aplicação incorreta, danos de armazenamento, negligência ou modificação do equipamento ou de seus componentes. Além disso, a peça de reposição facilmente quebrada não está incluída na garantia)

Instalação: Após a máquina chegar à sua fábrica, se você precisar, nosso técnico irá até o seu local para instalar e testar a máquina e também treinar seu trabalhador para operar a máquina (o tempo de treinamento depende do seu trabalhador). As despesas (passagem aérea, alimentação, hotel, taxa de viagem em seu país) devem ser por sua conta e você precisa pagar pelo técnico usd150 por dia. Você também pode ir até nossa fábrica para fazer treinamento.

Após o serviço: Se você tiver o problema na máquina, nosso técnico irá até o seu local para consertar a máquina o mais rápido possível. O custo deve estar na sua conta (como acima).
