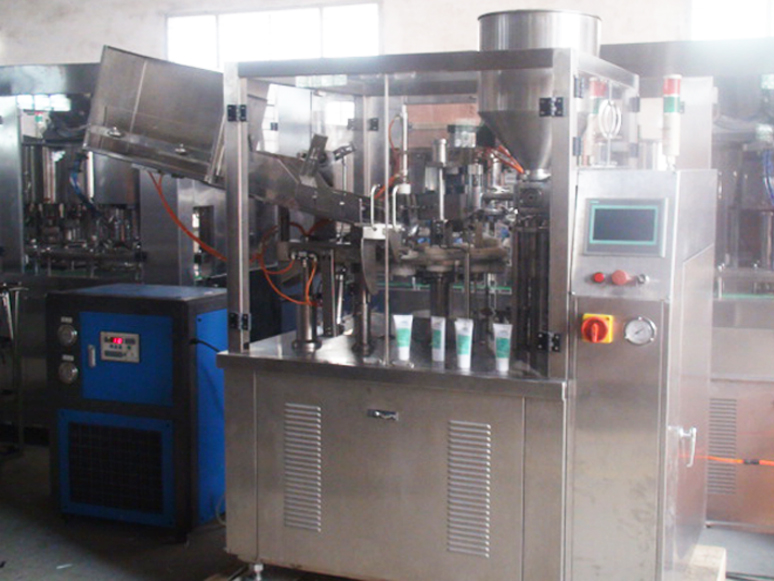

Máquina automática de enchimento e selagem de tubos de loção cremosa com resfriador de água

• Materiais do tubo: Tubos de plástico / Tubos laminados
• Volume de enchimento: 5ml-250ml/Tubo (Ajustável)
• Precisão de enchimento: 1% (ou menos que)
• Capacidade de saída: 45 tubos por minuto
• Diâmetro do tubo: Ø10mm-Ø50mm
• Comprimento máximo do tubo: 220 mm
• Fonte de alimentação: 220v/380v/50-60hz
• Pressão de ar: 0,55 mpa-0,65 mpa
• Motor auxiliar: 1,1 kW
• Potência de termoselagem: 3,0kw
• Dimensão total (CxLxA): 2000*900*1500
• Peso da máquina de enchimento e selagem de tubos: 850 kg

Ver vídeo

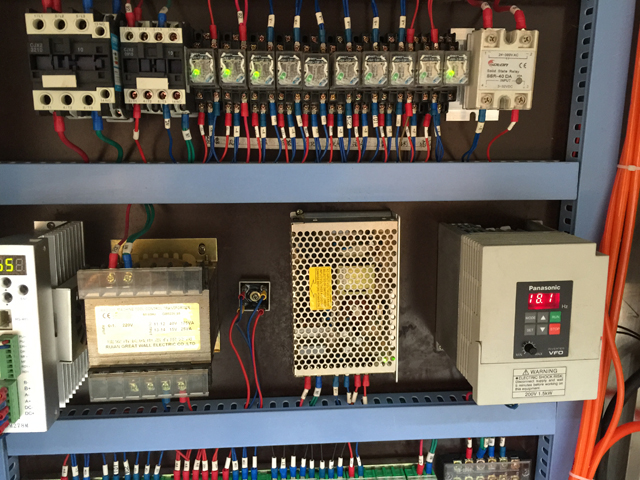

As peças de controle da máquina são compostas de interface homem-computador inteligente, grande tela sensível ao toque / painel de controle de operação, incluindo configuração de temperatura, velocidade do motor, velocidade de enchimento, tela de exibição direta e controle de tela. Os componentes da máquina que tocam o material de enchimento são feitos de aço inoxidável SUS304 e SUS316L. Tampa transparente, tubo de alimentação, dispositivo de alimentação também são fornecidos com a máquina. A máquina é caracterizada por interruptor de segurança, parada automática, posicionamento de tubo macio, controle de vedação fotoelétrica etc.

Durante o processo, a alimentação e configuração do tubo, enchimento e selagem, ejeção são todos controlados automaticamente. O dispositivo de contagem digital é instalado na parte frontal baixa da máquina. Durante o processo de enchimento, a cabeça de enchimento é colocada dentro do pote de material para evitar a entrada de ar. Para material de enchimento de alta viscosidade, o dispositivo de sopro é instalado para garantir uma vedação completa. Muitas opções de tipo de vedação estão disponíveis para atender às diferentes necessidades dos clientes.

Parâmetro principal

Principais Características

1. A seguinte parte da transmissão está incluída na plataforma, segura, confiável e não poluente;
2. Peças de enchimento e vedação montadas na plataforma acima do capô de visualização de estrutura estática semifechada, fácil de observar, fácil de operar, fácil de manter;
3. Controle PLC, interface de conversação homem-máquina;
4. Mostrador circular para acionamento de came, alta velocidade, alta precisão;
5. Posição de caixa e tubo inclinado, opcionalmente;

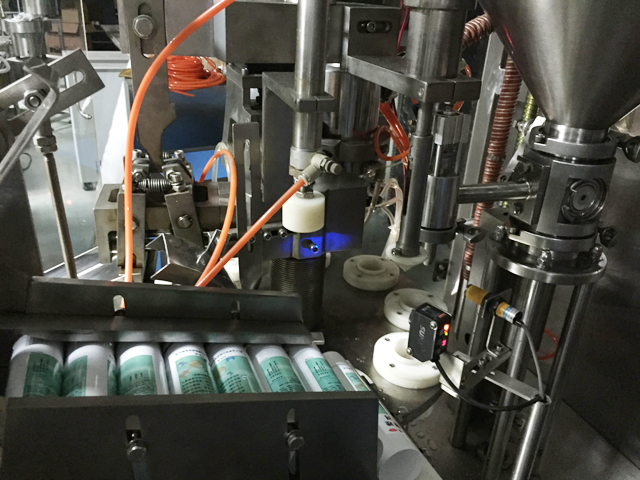

6. Apoio de braço curvo com unidade de adsorção a vácuo, corrimãos e interação do dispositivo de tubo de pressão, a mangueira é alimentada na estação de tubo superior;
7. Estações de trabalho padrão fotoelétricas, sensor de alta precisão, padrão de mangueira de controle de motor de passo na posição correta;
8. Cabeça de materiais de injeção móvel profundamente dentro da mangueira de material de injeção, nota lateral de saída, a extremidade do bico de entrega do material de injeção com maneira integrada para garantir a qualidade do corte de sopro de enchimento;
9. Sem tubo, sem enchimento;
10. Adoção de vedação (pistola de ar quente Leister) aquecimento interno do tubo de escape, resfriado por meios de resfriamento configuração externa;
11. A estação de trabalho digita automaticamente o número do código impresso nos requisitos do processo da posição;
12. Corte o robô de plástico em um ângulo reto ou uma extremidade arredondada da mangueira para seleção;
13. Alarme de falha, alarme de ausência de tubulação, desligamento de porta aberta, desligamento por sobrecarga;
14. Contagem e tempo de inatividade quantitativo;

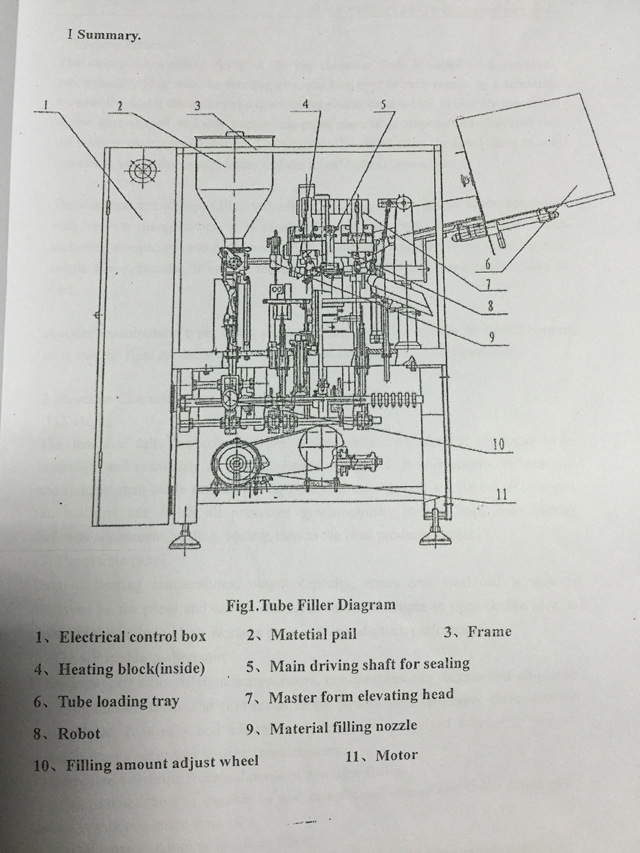

Desenho de máquina de enchimento e selagem de tubos

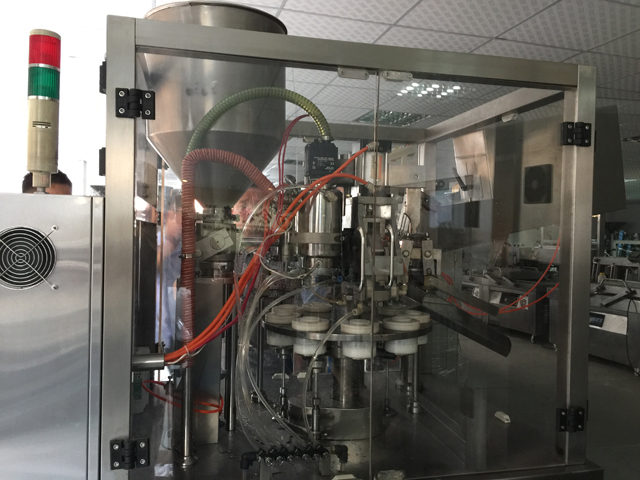

Princípio de funcionamento da máquina de enchimento e selagem de tubos

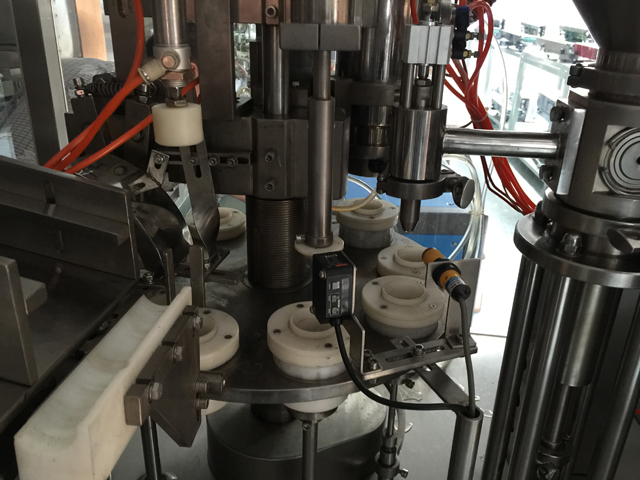

Os tubos vazios, cuidadosamente preparados no grande recipiente, fluem em ordem por uma esteira transportadora automaticamente conectada às matrizes de formação e são transferidos para cada estação por um robô; enquanto isso, sob a ação de uma válvula de pistão quantitativa que é conectada diretamente ao funil cônico com trava, os materiais em pasta são automaticamente injetados nos tubos em cada estação de intervalo.

A plataforma giratória então leva os tubos cheios para a próxima estação na qual os manipuladores selam o fundo do tubo imediatamente. A máquina pode alterar o volume de enchimento ajustando um medidor de fluxo. Quando empregada com vários manipuladores, ela é capaz de lidar com tubos de materiais multimetálicos, incluindo alumínio e, além disso, dobrar o fundo com duas camadas, três camadas de formato de sela. Além disso, ela pode selar termicamente todos os tubos de plástico e mangueiras laminadas também. O manipulador de um codificador digita datas, número de série e data de validade na extremidade dos tubos. Depois disso, os produtos finais serão levados para tubos de contêiner de coleta automaticamente.

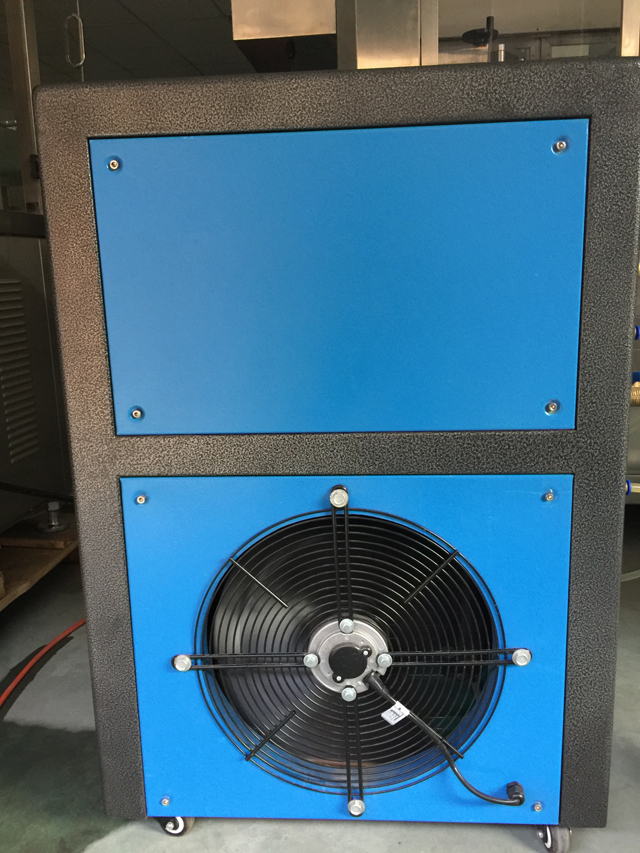

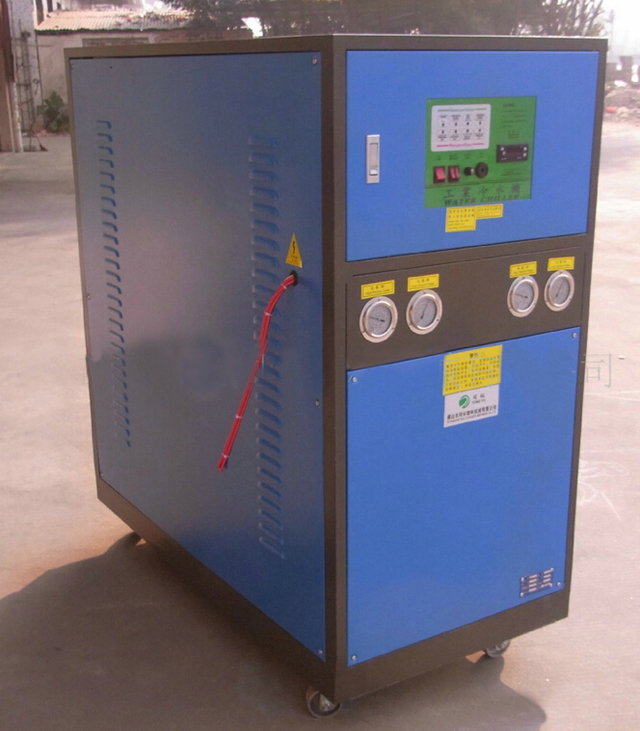

Acessório para resfriamento do processo de aquecimento interno-externo

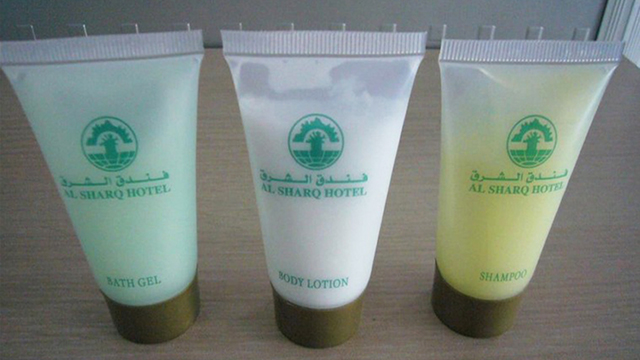

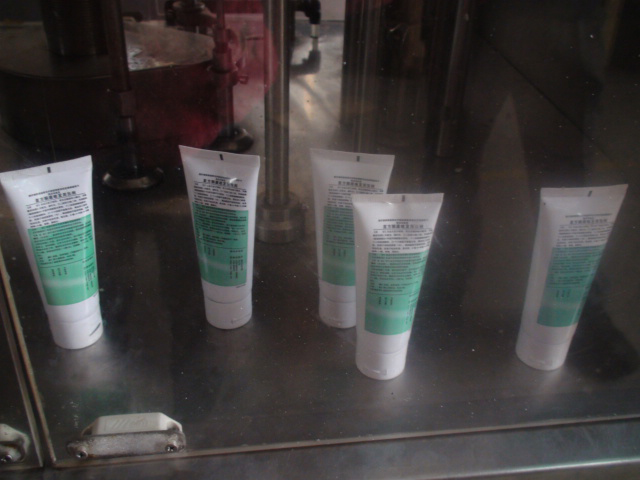

Amostras
