Máquina automática de rotulagem de mangas termoencolhíveis para tampas de garrafas
  • Modelo: VK-SSL
  • Voltagem: 220v/50hz
  • Consumo de energia: 3kw
  • Capacidade: ≥3600-4500 peças por hora
  • Taxa de rendimento: ≥99%
  • Diâmetro das garrafas: ¢28mm~125mm (personalizado)
  • Altura das tampas: 10 mm ~ 280 mm (personalizado)
  • Materiais adequados: Pvc/Pet/Ops
  • Comprimento do filme: 30 mm ~ 250 mm
  • Espessuras do filme: 0,035 mm ~ 0,13 mm
  • Materiais Filme: Pvc/Pet/Ops
  • Espaço do filme: ≥5mm
  • Diâmetro interno do filme: ≥5″(127mm)
  • Diâmetro dos rolos externos: ≤500mm
  • Dimensão: 1550mm×1055mm×2000mm
  • Peso: 750 kg
Ver vídeo

Máquina automática de etiquetagem de mangas para bonés

Aplicações adequadas: Para inserção de etiquetas em recipientes de produtos diversos, alimentos (bebidas, laticínios, fitas e vinho), medicamentos e produtos industriais.

A máquina de encolhimento e selagem de tampas é especialmente projetada e fabricada de acordo com a amostra do nosso cliente.

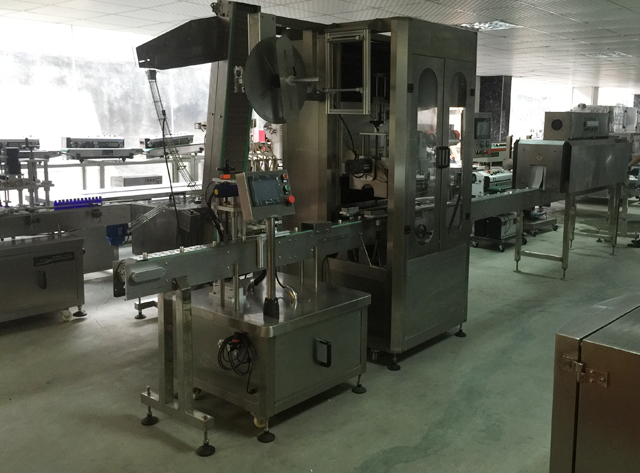

etiquetadora de manga de fita.jpg

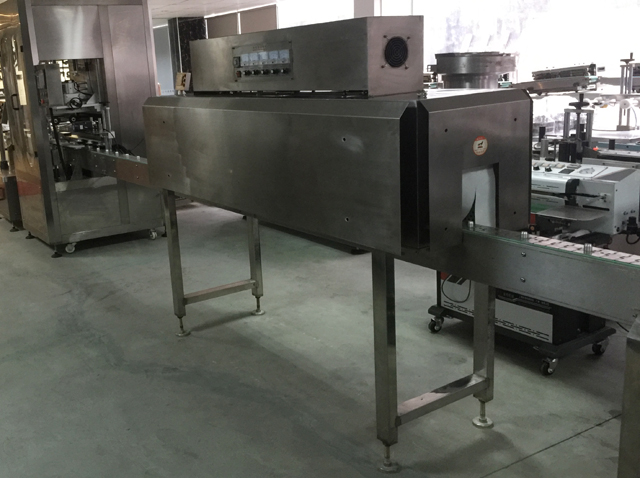

linha de vedação de tampas encolhendo.jpg

Desenho e Parâmetro

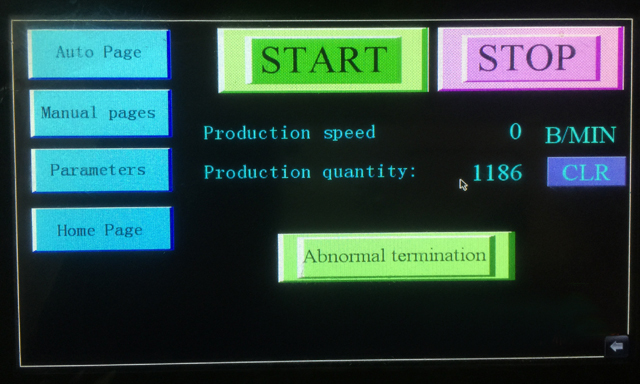

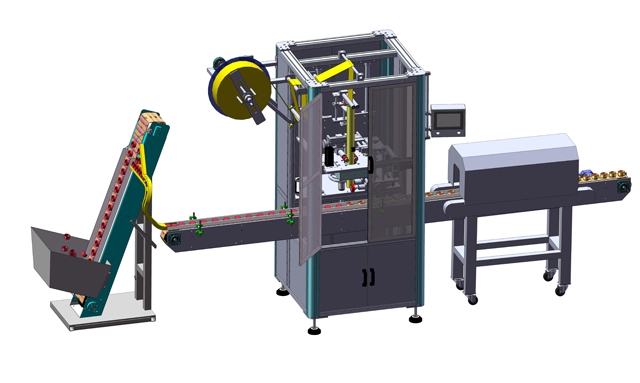

desenho de tampas selando encolhimento.jpg

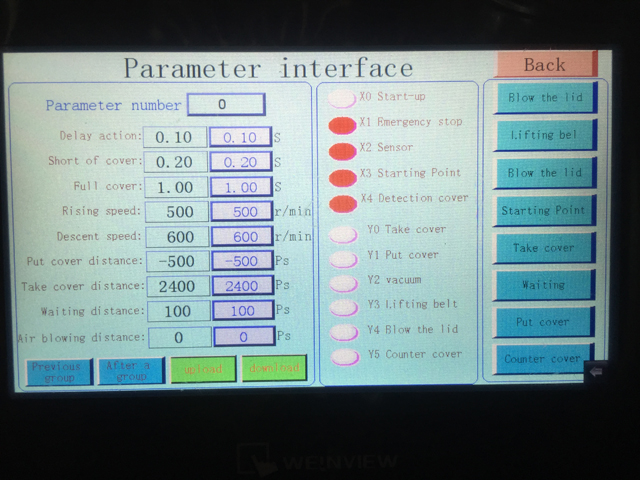

configuração de parâmetros.jpg

desenho de tampas selando encolhimento.jpg

A aplicação da máquina de embalagem retrátil de tampas é adequada para embalar tampas, água engarrafada, alimentos, etc.

O envoltório termoencolhível é aplicado sobre ou ao redor do item pretendido, geralmente por equipamento automatizado. Ele é então aquecido por uma pistola de ar quente ou enviado por um túnel ou forno termoencolhível para encolhimento.

O filme retrátil pode ser fornecido em várias formas. O rolo plano pode ser enrolado em torno de um produto, geralmente com selagem a quente para unir o filme. O filme dobrado ao meio é fornecido em um rolo com o plástico dobrado ao meio: o produto é colocado na parte central, as três bordas restantes são seladas para formar um saco e a embalagem é aquecida, o que faz com que o saco encolha e se adapte ao produto colocado no saco. Sacos retráteis pré-formados, sacos plásticos, são usados com uma extremidade aberta: o produto é colocado no saco, selado e enviado para encolhimento a quente.

O envoltório retrátil pode ser usado para envolver edifícios. Ele pode envolver telhados após furacões, terremotos, tornados e outros desastres. O envoltório retrátil pode ser usado para contenções ambientais para facilitar a remoção segura de amianto, chumbo e outros perigos.

O filme plástico às vezes é usado para embrulhar livros, especialmente os voltados para adultos e certos quadrinhos e mangás, principalmente para evitar que sejam lidos por menores.

Softwares em suportes como CDs ou DVDs são frequentemente vendidos em caixas que são embaladas em filme plástico. As licenças de tais softwares são normalmente colocadas dentro das caixas, tornando impossível lê-las antes da compra. Isso levantou questões sobre a validade de tais licenças em filme plástico.

O envoltório termoencolhível é comumente usado como um envoltório em muitos tipos de embalagens, incluindo caixas, caixas, latas de bebidas e cargas de paletes. Uma variedade de produtos pode ser envolvida em envoltório termoencolhível para estabilizar os produtos, unificá-los, mantê-los limpos ou adicionar resistência à violação. Pode ser a cobertura primária para alguns alimentos, como queijo, carnes, vegetais e plantas. A tubulação termoencolhível é usada para selar a fiação elétrica.

As faixas retráteis são aplicadas sobre partes de embalagens para resistência à violação ou rótulos. Também pode combinar duas embalagens ou partes.

O envoltório termoencolhível também é comumente usado em aplicações mais industriais usando um filme termoencolhível mais pesado. Os princípios permanecem os mesmos com um processo de termoencolhimento usando uma pistola de ar quente manual.

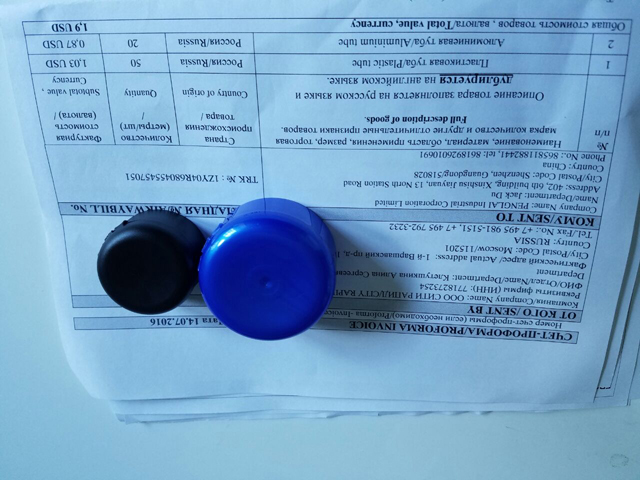

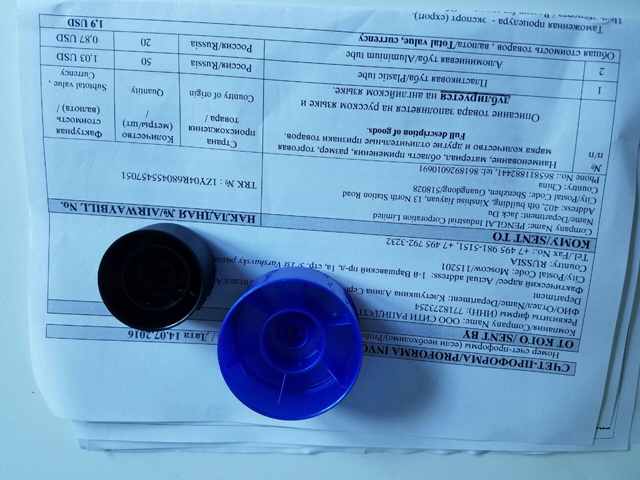

amostras de bonés fotos close shot.jpg

amostras de bonés fotos close shot.jpg
Características

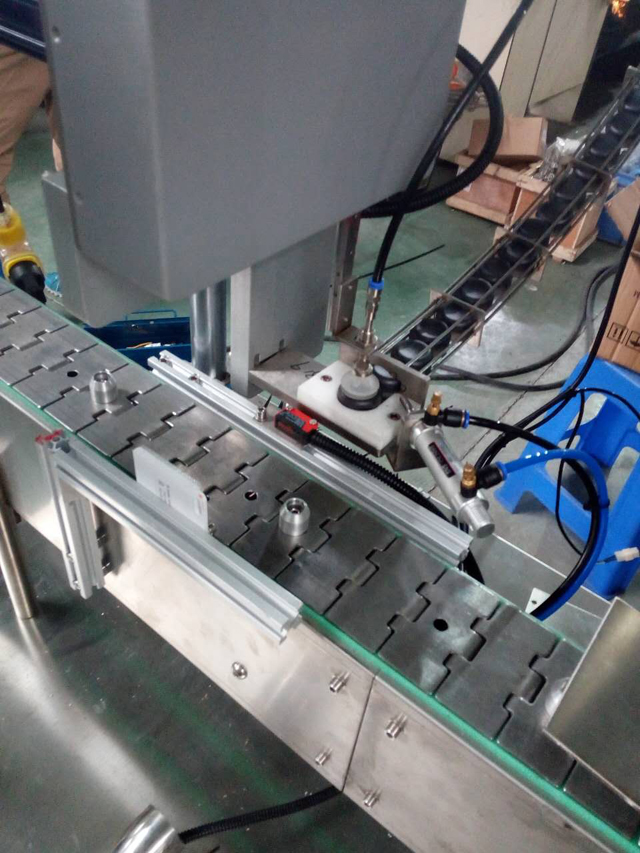

caps robot alimentando fotos.jpg

1. Máquina totalmente feita de aço inoxidável, resistente à água e à ferrugem;

2. Bandeja de corte ajustável com lâmina dupla face que proporciona longa vida útil devido ao corte giratório exclusivo;

3. Pilar central de posicionamento único proporciona alimentação de etiquetas mais estável;

4. O grupo de posicionamento de etiquetas torna a etiquetagem mais precisa;

5. Sistema de controle por toque, operação amigável.

6. O sistema opcional de alimentação e etiquetagem independente torna a operação mais fácil e o custo mais baixo.

7. Adota sistema programável PLC, servo motor importado, servo driver, conversor de frequência e sensor, etc., o que torna a etiquetagem precisa, rápida e estável.

O filme retrátil mais comumente usado é a poliolefina. Ele está disponível em uma variedade de espessuras, claridades, resistências e taxas de encolhimento. Os dois filmes primários podem ser reticulados ou não reticulados. Outros filmes retráteis incluem PVC, polietileno, polipropileno e várias outras composições.

Coextrusões e laminações estão disponíveis para propriedades mecânicas e de barreira específicas para embrulhar alimentos em filme retrátil. Por exemplo, cinco camadas podem ser configuradas como EP/EVA/copoliéster/EVA/EP, onde EP é etileno-propileno e EVA é copolímero de etileno-acetato de vinila.

Um filme retrátil pode ser feito para encolher em uma direção (unidirecional ou monodirecional) ou em ambas as direções (bidirecional).

Os filmes são esticados quando estão quentes para orientar as moléculas de seu padrão aleatório inicial. O resfriamento do filme define as características do filme até que ele seja reaquecido: isso faz com que ele encolha de volta às suas dimensões iniciais.

Antes da orientação, as moléculas de uma folha ou tubo são aleatoriamente entrelaçadas como uma tigela de espaguete. As moléculas são enroladas e torcidas e não têm alinhamento específico. No entanto, quando uma força de tração é imposta, as regiões amorfas das cadeias são endireitadas e alinhadas à direção da orientação. Ao aplicar o resfriamento adequado, as moléculas serão congeladas neste estado até que energia térmica suficiente seja aplicada para permitir que as cadeias encolham de volta. Pode-se visualizar esse fenômeno esticando um elástico e mergulhando-o em nitrogênio líquido para congelar no estado esticado. O elástico permanecerá neste estado enquanto for mantido em temperaturas suficientemente frias. No entanto, quando energia térmica suficiente é aplicada, o elástico encolherá de volta ao seu estado relaxado original.

A orientação em escala comercial pode ser obtida usando um dos dois processos: um tenterframe ou um processo de bolha. A tecnologia Tenterframe é usada para produzir uma variedade de produtos "heat-set", com polipropileno biaxialmente orientado (BOPP) sendo o mais comum (heat-setting é um processo pelo qual um filme é reaquecido em um estado restrito de modo que as propriedades de encolhimento são destruídas).

O segundo processo comercial é o processo de bolha, às vezes chamado de processo tubular. Neste processo, um tubo primário é produzido soprando ou fundindo o tubo em um mandril externo ou interno, respectivamente. É comum usar água para ajudar a resfriar o tubo primário neste ponto. Depois que o tubo primário é resfriado, ele é reaquecido e inflado em uma segunda bolha usando ar, assim como um balão é inflado. Após a inflação, o tubo é orientado em ambas as direções simultaneamente.

A família de filmes retráteis se ampliou ao longo dos anos com muitas construções multicamadas sendo vendidas hoje. Os atributos do filme retrátil incluem encolhimento, selabilidade, ótica, tenacidade e deslizamento. Com relação às propriedades de encolhimento, há temperatura de início, encolhimento livre, força de encolhimento, faixa de temperatura de encolhimento, memória e aparência geral da embalagem.

Parâmetro técnico:

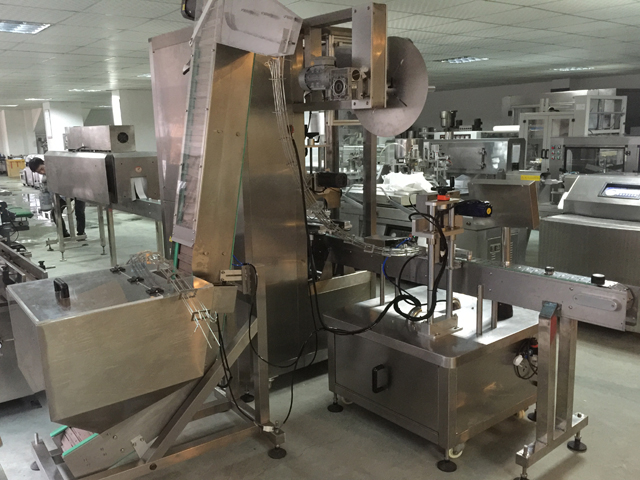

sistema de elevação de tampas.jpg

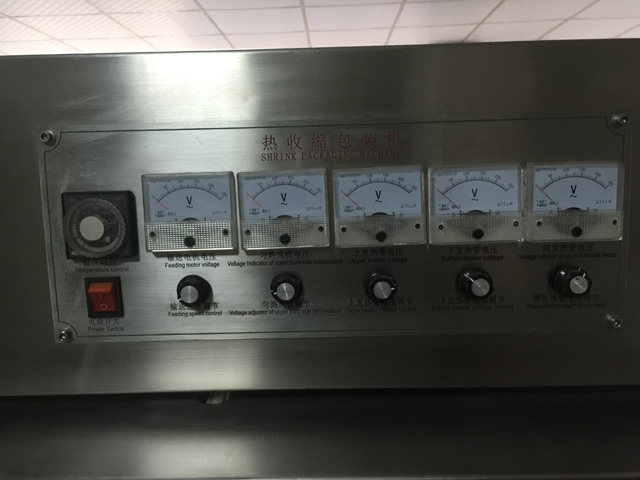

tampas selam túnel de encolhimento.jpg

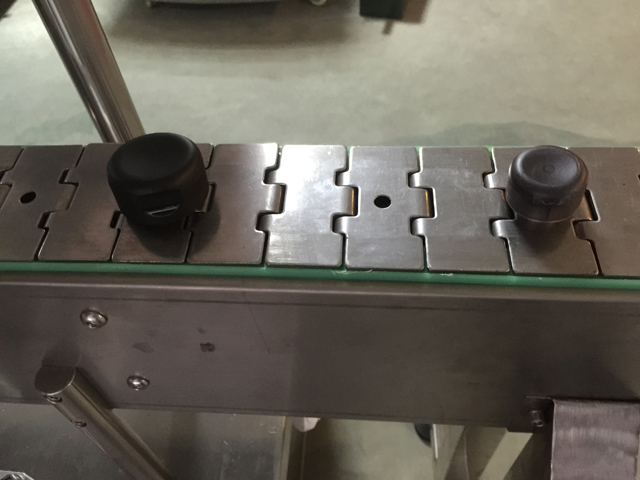

máquina de etiquetagem de mangas de fitas.jpg

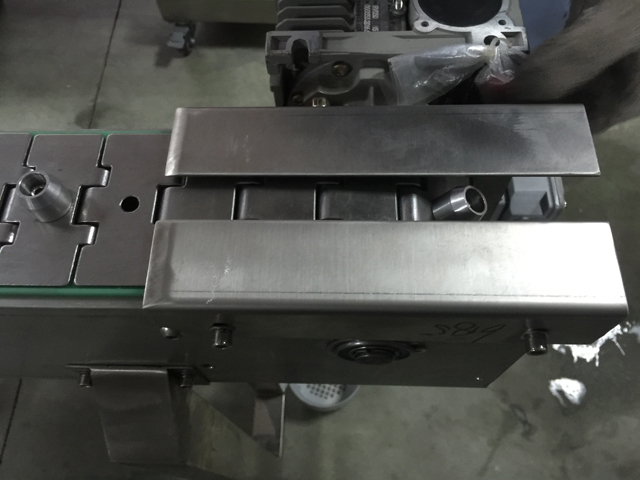

tampas automáticas caindo.jpg

  • Modelo: VK-SSL
  • Voltagem: 220v/50hz
  • Consumo de energia: 3kw
  • Capacidade: ≥3600-4500 peças por hora
  • Taxa de rendimento: ≥99%
  • Diâmetro das garrafas: ¢28mm~125mm (personalizado)
  • Altura das tampas: 10 mm ~ 280 mm (personalizado)
  • Materiais adequados: Pvc/Pet/Ops
  • Comprimento do filme: 30 mm ~ 250 mm
  • Espessuras do filme: 0,035 mm ~ 0,13 mm
  • Materiais Filme: Pvc/Pet/Ops
  • Espaço do filme: ≥5mm
  • Diâmetro interno do filme: ≥5"(127mm)
  • Diâmetro dos rolos externos: ≤500mm
  • Dimensão: 1550mm×1055mm×2000mm
  • Peso: 750 kg

Lista de peças

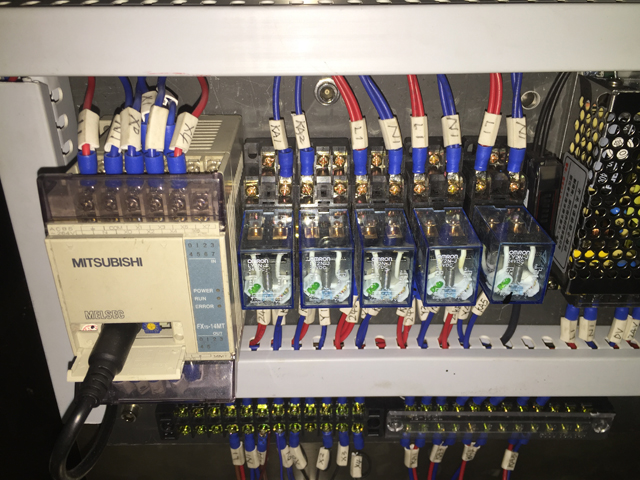

configuração eletrônica.jpg

Unidade de trabalhoItemModeloNãoMarcaOrigem
Unidade de cabeça de corteMotor CA5IK90GU-CF-25KB1Taiwan
LimpezaMotor CA5IK120A-CF1VKPAKTaiwan
Fornecimento de materialMotor CARV50-20K-1801VKPAKTaiwan
Conversor de frequênciaATV12H018M21SchneiderFrança
sensores ópticosCX-4211PanasonicJapão
Carregando garrafasMotor CA5IK90GN-SF-5GN7.5K1VKPAKTaiwan
Conversor de frequênciaATV12H018M21SchneiderFrança
Separação de garrafasMotor CA5IK90GN-SF-5GN0,75K1VKPAKTaiwan
Conversor de frequênciaATV12H018M21SchneiderFrança
Unidade de escova de cabeloMotor CA4IK25GN-C-4GN3K2VKPAKTaiwan
Unidade de cabeça de corteServomotorBCH0801*1*1C 400W1SchneiderFrança
Motorista SevroLXM23CU04M3X 400 W1SchneiderFrança
Mini sensores ópticosPM-L442PanasonicJapão
Unidade de conduçãoServo motor do driverBCH0801*1*1C 400W1SchneiderFrança
Driver servo driverLXM23CU04M3X 400 W1SchneiderFrança
Unidade de olho elétricoSensor de fibra de alta velocidadeFX-3011PanasonicJapão
Olho elétrico para monitor de garrafasSensor de FibraCX-4421PanasonicJapão
Unidade transportadoraConversor de frequênciaATV12H075M21SchneiderFrança
Armários ElétricosCLPDF-MX-1005-9A1OMRONJapão
Tela sensível ao toqueMT6070IR 7,0'1Visão do vinhoTaiwan
Energia SwithABL2REM24020H1SchneiderFrança
ContatorD1810 25A2SchneiderFrança

Detalhes

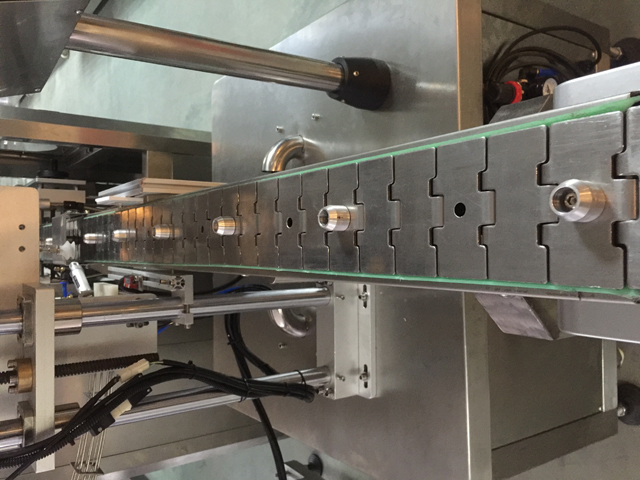

detalhes para shrink labeling.jpg

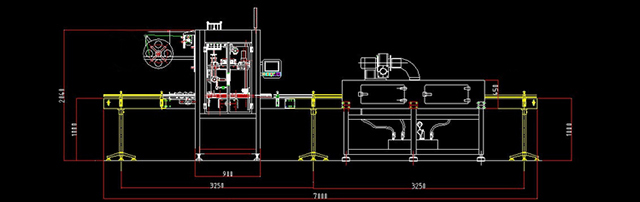

CAD de rotulagem de mangas de fitas.jpg

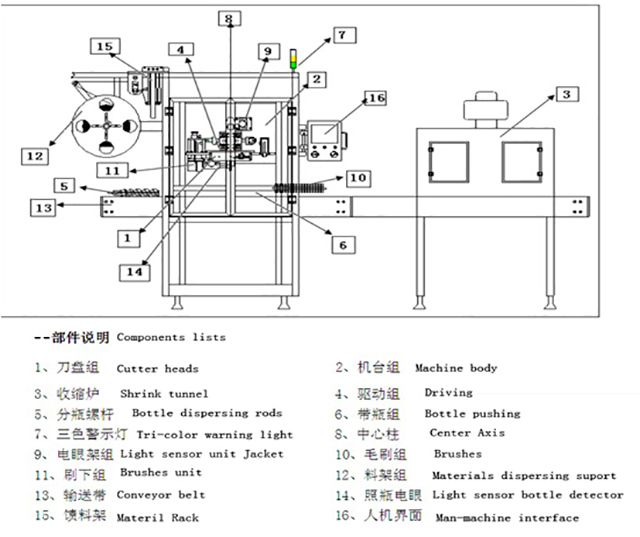

ilustração de equipamento de etiquetagem de mangas.jpg

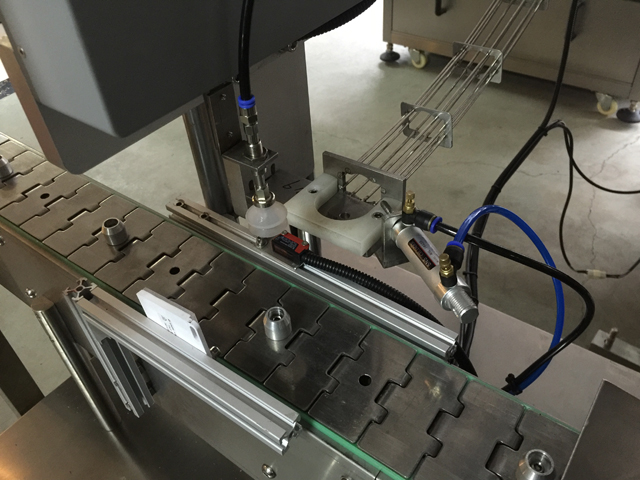

fitas termoencolhíveis embalagem.jpg

linha de vedação de tampas encolhendo.jpg

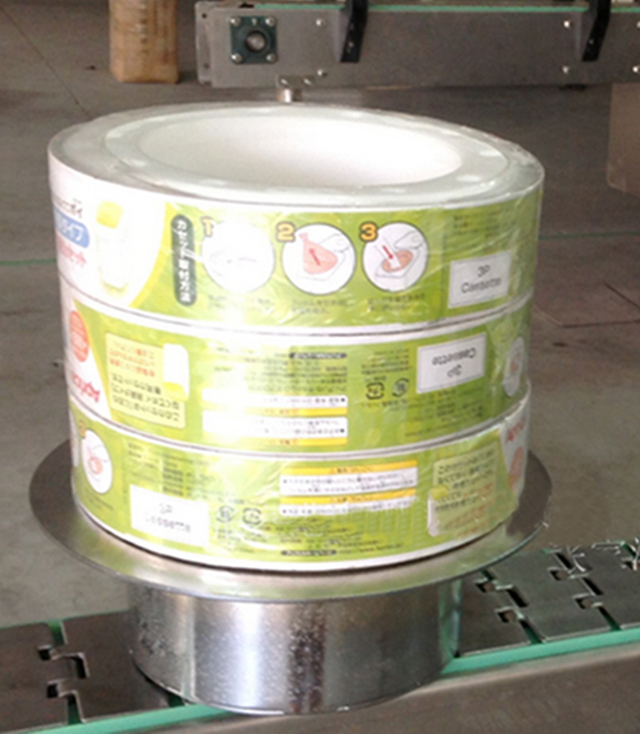

etiquetagem de manga de fita embalagem retrátil.jpg

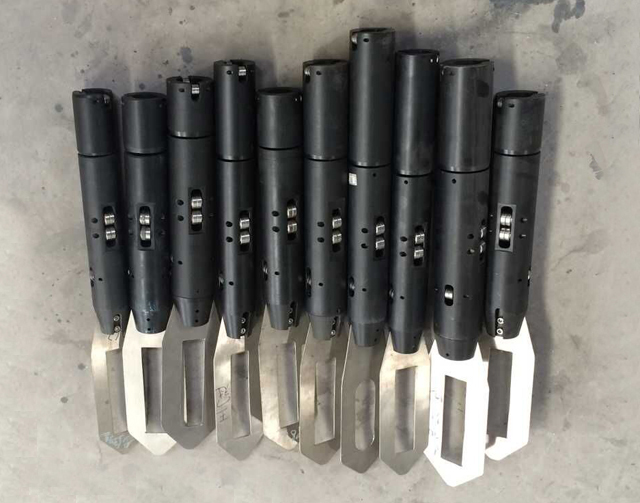

máquinas de etiquetagem de mangas de poste central.jpg

Amostras

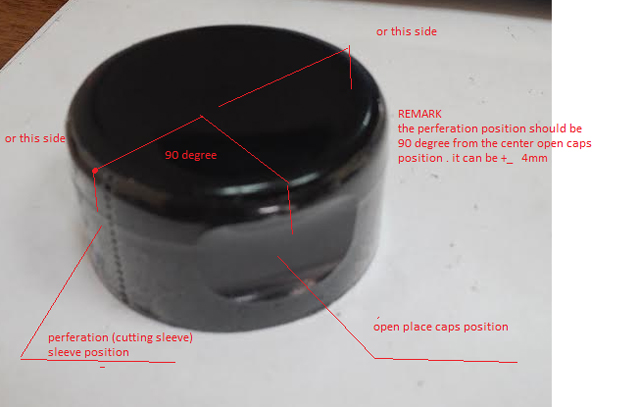

posição da manga curta dos bonés.jpg

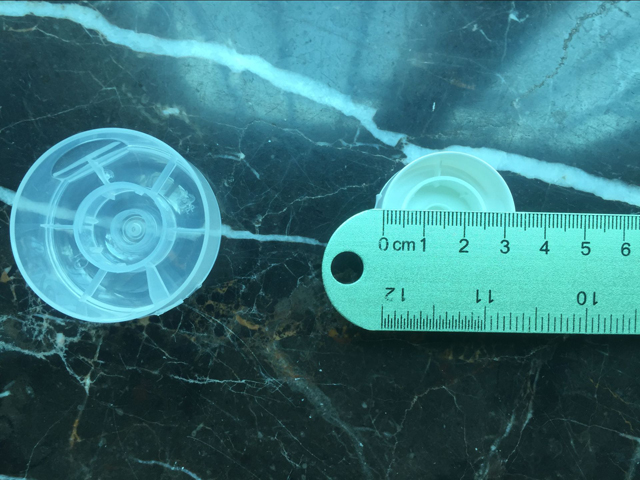

fitas adesivas termoencolhíveis etiquetagem.JPG

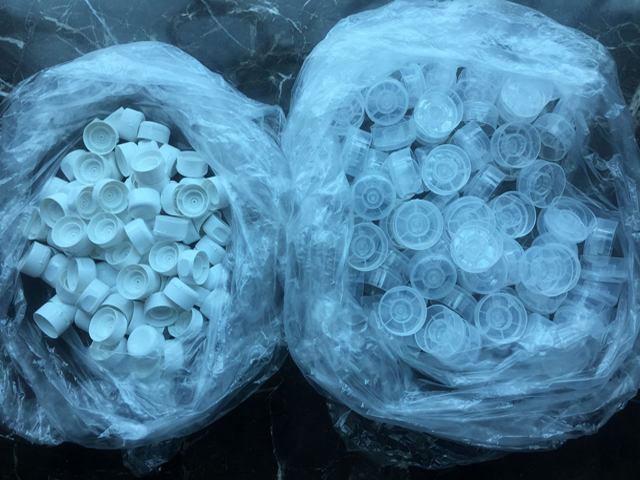

amostras de fitas após a rotulagem retrátil.png

Máquinas com tigela de alimentação automática de fitas

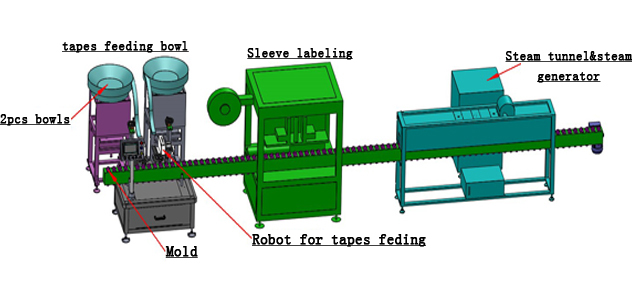

manga retrátil automática para fitas.jpg

Garantia: Para todas as máquinas, ele reivindica 1 ano de garantia. (Excluídos da garantia estão problemas devido a acidentes, uso indevido, aplicação incorreta, danos de armazenamento, negligência ou modificação do equipamento ou de seus componentes. Além disso, a peça de reposição facilmente quebrada não está incluída na garantia)

Instalação: Após a máquina chegar à sua fábrica, se você precisar, nosso técnico irá até o seu local para instalar e testar a máquina e também treinar seu trabalhador para operar a máquina (o tempo de treinamento depende do seu trabalhador). As despesas (passagem aérea, alimentação, hotel, taxa de viagem em seu país) devem ser por sua conta e você precisa pagar pelo técnico usd150 por dia. Você também pode ir até nossa fábrica para fazer treinamento.

Após o serviço: Se você tiver o problema na máquina, nosso técnico irá até o seu local para consertar a máquina o mais rápido possível. O custo deve estar na sua conta (como acima).
